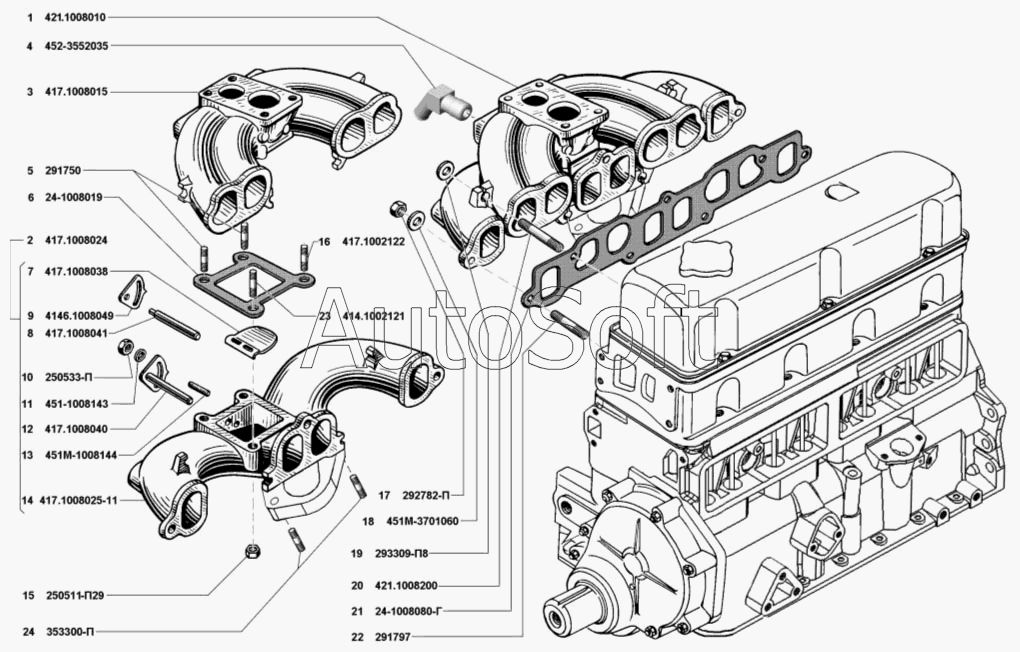

Каталог запасных частей к технике: УМЗ-421 (2002). Газопроводы впускной и выпускной
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Газопровод в сборе | |
| 2 | 4***4 | Коллектор выпускной в сборе | |
| 3 | 4***5 | Труба впускная | |
| 4 | 4***5 | Штуцер забора вакуума | |
| 5 | 2***0 | Шпилька М8х1х25 | |
| 6 | 2***9 | Прокладка между впускной трубой и выпускным коллектором | |
| 7 | 4***8 | Заслонка подогрева смеси | |
| 8 | 4***1 | Ось заслонки подогрева смеси | |
| 9 | 4***9 | Сектор заслонки подогрева смеси | |
| 10 | 2***П | Гайка М6х0,75 | |
| 11 | 4***3 | Шайба 7 сектора заслонки подогрева смеси | |
| 12 | 4***0 | Ось заслонки подогрева смеси в сборе | |
| 13 | 4***4 | Шпилька М6х11 | |
| 14 | 4***2 | Коллектор выпускной | |
| 15 | 2***9 | Гайка М8х1–6Н | |
| 16 | 2***8 | Шпилька М8х1 х32 специальная | |
| 17 | 2***П | Гайка М10х1 специальная крепления газопровода | |
| 18 | 4***0 | Шайба 10,5 | |
| 19 | 2***8 | Шайба 10,5 специальная | |
| 20 | 4***0 | Шпилька М10х1х75 специальная | |
| 21 | 2***Г | Прокладка газопровода | |
| 22 | 2***7 | Шпилька М10х1х30 | |
| 23 | 4***1 | Шпилька М8х1х57 | |
| 24 | 4***0 | Шпилька М10х41 специальная |
