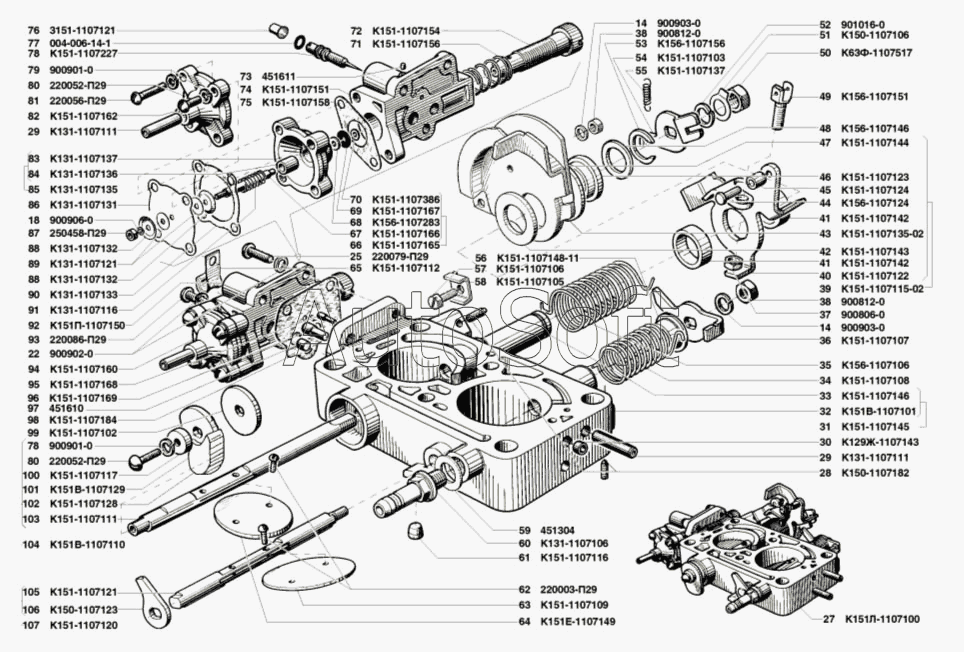

Каталог запасных частей к технике: УМЗ-421 (2002). Карбюратор К151Л
27
28
29
29
30
31
32
33
34
34
35
36
37
38
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
80
80
81
82
83
84
94
95
96
97
98
99
100
101
102
103
104
105
106
107
26
14
14
22
93
91
90
88
88
89
87
16
86
85
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14 | 9***0 | Шайба 6 пружинная | |
| 16 | 9***0 | Шайба 3 пружинная | |
| 22 | 9***0 | Шайба 5 пружинная | |
| 26 | 2***9 | Винт М5х14 | |
| 27 | К***0 | Корпус смесительных камер в сборе | |
| 28 | К***2 | Винт | |
| 29 | К***1 | Трубка | |
| 30 | К***3 | Заглушка | |
| 31 | К***5 | Корпус смесительных камер с втулкой в сборе | |
| 32 | К***1 | Корпус смесительных камер | |
| 33 | К***6 | Втулка | |
| 34 | К***8 | Пружина | |
| 34 | К***8 | Пружина | |
| 35 | К***6 | Пружина | |
| 36 | К***7 | Рычаг | |
| 37 | 9***0 | Гайка М6х0,75 | |
| 38 | 9***0 | Гайка М6 | |
| 39 | К***2 | Привод в сборе | |
| 40 | К***2 | Рычаг | |
| 41 | К***2 | Втулка | |
| 42 | К***3 | Шайба | |
| 43 | К***2 | Сектор с поводком | |
| 44 | К***4 | Ось ролика | |
| 45 | К***4 | Ролик | |
| 46 | К***3 | Втулка | |
| 47 | К***4 | Шайба | |
| 48 | К***6 | Шайба | |
| 49 | К***1 | Винт | |
| 50 | К***7 | Гайка М8х1 | |
| 51 | К***6 | Шайба специальная | |
| 52 | 9***0 | Шайба 8,2х1 | |
| 53 | К***6 | Кольцо | |
| 54 | К***3 | Рычаг | |
| 55 | К***7 | Пружина | |
| 56 | К***1 | Втулка | |
| 57 | К***6 | Болт | |
| 58 | К***5 | Скоба | |
| 59 | 4***4 | Прокладка | |
| 60 | К***6 | Штуцер | |
| 61 | К***6 | Заглушка | |
| 62 | 2***9 | Винт М3х8 | |
| 63 | К***9 | Заслонка дроссельная | |
| 64 | К***6 | Заглушка | |
| 65 | К***2 | Скоба | |
| 66 | К***5 | Шток в сборе | |
| 67 | К***6 | Шток клапана | |
| 68 | К***3 | Шайба | |
| 69 | К***7 | Шайба | |
| 70 | К***6 | Шайба | |
| 71 | К***6 | Пружина | |
| 72 | К***4 | Винт | |
| 73 | 4***1 | Заглушка | |
| 74 | К***1 | Корпус экономайзера | |
| 75 | К***8 | Прокладка | |
| 76 | 3***1 | Втулка ограничительная винта | |
| 77 | 0***1 | Кольцо | |
| 78 | К***7 | Винт | |
| 79 | 9***0 | Шайба 4 пружинная | |
| 80 | 2***9 | Винт М4х12 | |
| 81 | 2***9 | Винт М4х20 | |
| 82 | К***2 | Крышка | |
| 83 | К***7 | Корпус клапана | |
| 84 | К***6 | Втулка | |
| 85 | К***5 | Корпус клапана в сборе | |
| 86 | К***1 | Диафрагма | |
| 87 | 2***9 | Гайка М3 | |
| 88 | К***2 | Шайба | |
| 89 | К***1 | Прокладка | |
| 90 | К***3 | Прокладка | |
| 91 | К***6 | Пружина | |
| 92 | К***0 | Экономайзер в сборе | |
| 93 | 2***9 | Винт М5х28 | |
| 94 | К***0 | Клапан экономайзера в сборе | |
| 95 | К***8 | Вытеснитель | |
| 96 | К***9 | Вытеснитель | |
| 97 | 4***0 | Заглушка | |
| 98 | К***4 | Прокладка | |
| 99 | К***2 | Шайба | |
| 100 | К***7 | Втулка | |
| 101 | К***9 | Кулачок с арматурой | |
| 102 | К***8 | Арматура | |
| 103 | К***1 | Валик | |
| 104 | К***0 | Валик в сборе | |
| 105 | К***1 | Валик | |
| 106 | К***3 | Рычаг | |
| 107 | К***0 | Валик с рычагом |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
