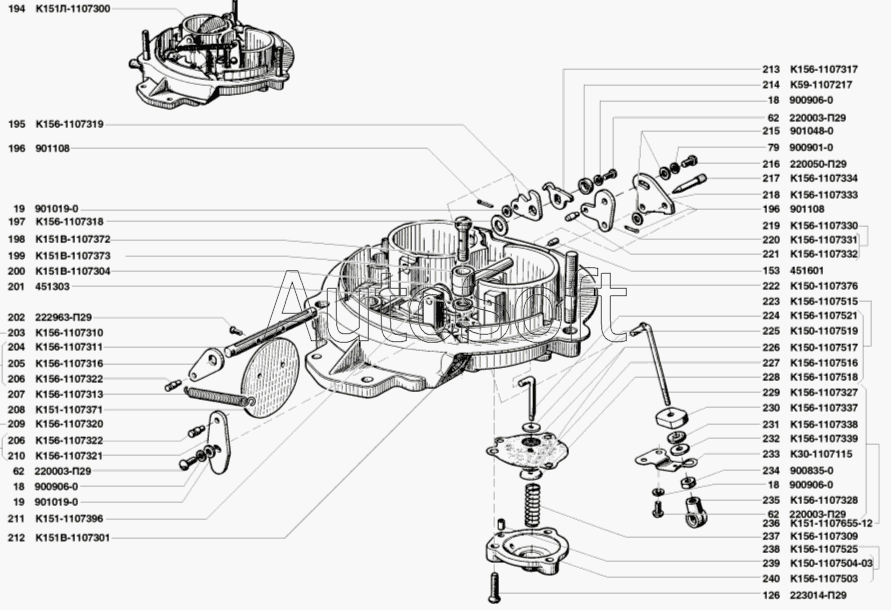

Каталог запасных частей к технике: УМЗ-421 (2002). Карбюратор К151Л, К151Е
194
196
196
194
195
197
198
199
199
200
201
202
203
204
205
206
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
79
62
62
62
18
18
18
19
19
126
153
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18 | 9***0 | Шайба 3 пружинная | |
| 19 | 9***0 | Шайба 3,1х0,5 | |
| 62 | 2***9 | Винт М3х8 | |
| 79 | 9***0 | Шайба 4 пружинная | |
| 126 | 2***9 | Винт М4х14 | |
| 153 | 4***1 | Заглушка | |
| 194 | К***0 | Крышка карбюратора в сборе | |
| 194 | К***0 | Крышка карбюратора в сборе | |
| 195 | К***9 | Рычаг | |
| 196 | 9***8 | Шплинт 1х8 | |
| 197 | К***8 | Шайба | |
| 198 | К***2 | Винт эконостата | |
| 199 | К***1 | Распылитель эконостата | |
| 199 | К***3 | Распылитель эконостата | |
| 200 | К***4 | Шайба упорная | |
| 201 | 4***3 | Прокладка | |
| 202 | 2***9 | Винт М3х8 | |
| 203 | К***0 | Ось воздушной заслонки в сборе | |
| 204 | К***1 | Ось воздушной заслонки | |
| 205 | К***6 | Рычаг | |
| 206 | К***2 | Поводок | |
| 207 | К***3 | Пружина | |
| 208 | К***1 | Заслонка воздушная | |
| 209 | К***0 | Рычаг в сборе | |
| 210 | К***1 | Рычаг | |
| 211 | К***6 | Крышка | |
| 212 | К***1 | Крышка карбюратора | |
| 213 | К***7 | Рычаг | |
| 214 | К***7 | Шайба | |
| 215 | 9***0 | Шайба 4,2х0.5 | |
| 216 | 2***9 | Винт М4х8 | |
| 217 | К***4 | Штифт | |
| 218 | К***3 | Рычаг | |
| 219 | К***0 | Рычаг в сборе | |
| 220 | К***1 | Рычаг | |
| 221 | К***2 | Штифт | |
| 222 | К***6 | Шпилька | |
| 223 | К***5 | Диафрагма в сборе | |
| 224 | К***1 | Тяга | |
| 225 | К***9 | Шайба диафрагмы пускового устройства | |
| 226 | К***7 | Шайба диафрагмы пускового устройства | |
| 227 | К***6 | Диафрагма | |
| 228 | К***8 | Шайба специальная диафрагмы | |
| 229 | К***7 | Тяга | |
| 230 | К***7 | Тарелка | |
| 231 | К***8 | Шайба | |
| 232 | К***9 | Шайба | |
| 233 | К***5 | Пружина | |
| 234 | 9***0 | Гайка М3 | |
| 235 | К***8 | Хомут | |
| 236 | К***2 | Тяга в сборе | |
| 237 | К***9 | Пружина | |
| 238 | К***5 | Крышка в сборе | |
| 239 | К***3 | Жиклер | |
| 240 | К***3 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
