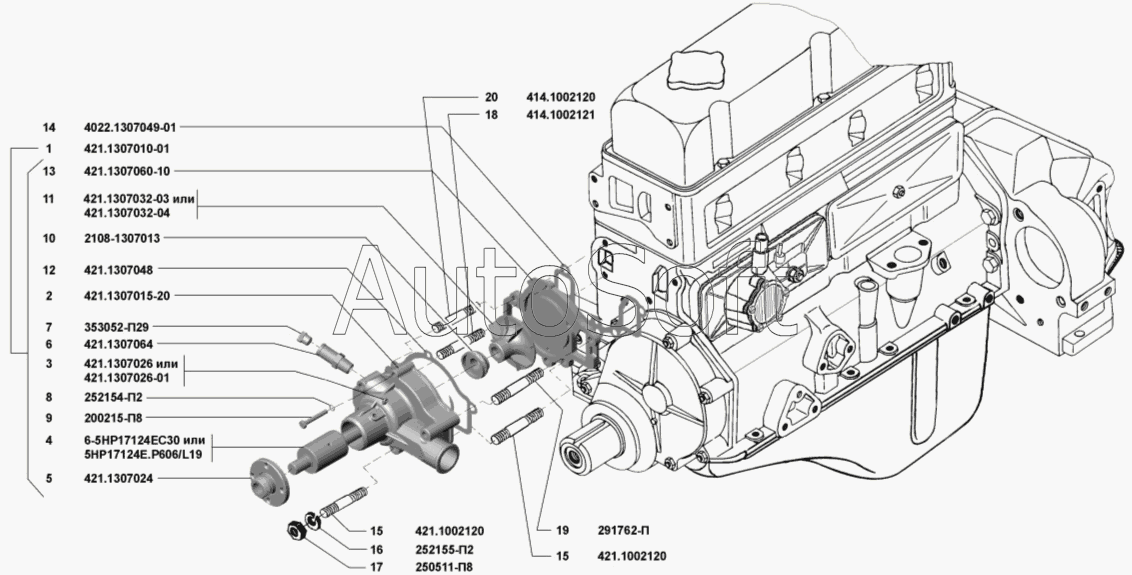

Каталог запасных частей к технике: УМЗ-421 (2002). Насос водяной
10
20
19
18
17
16
15
15
14
13
12
11
11
1
9
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Насос водяной в сборе | |
| 2 | 4***0 | Корпус насоса | |
| 3 | 4***6 | Фиксатор подшипника водяного насоса | |
| 3 | 4***1 | Фиксатор подшипника водяного насоса | |
| 4 | 5***9 | Подшипник шарико-роликовый радиальный специальный | |
| 4 | 6***0 | Подшипник шарико-роликовый радиальный | |
| 5 | 4***4 | Ступица водяного насоса | |
| 6 | 4***4 | Штуцер отопителя | |
| 7 | 3***9 | Пробка К1/4" | |
| 8 | 2***2 | Шайба 6Л пружинная | |
| 9 | 2***8 | Болт М6-6gх40 | |
| 10 | 2***3 | Сальник насоса | |
| 11 | 4***3 | Крыльчатка насоса в сборе | |
| 11 | 4***4 | Крыльчатка водяного насоса в сборе | |
| 12 | 4***8 | Прокладка корпуса водяного насоса | |
| 13 | 4***0 | Крышка корпуса насоса | |
| 14 | 4***1 | Прокладка насоса | |
| 15 | 4***0 | Шпилька М8х1х54 | |
| 16 | 2***2 | Шайба 8Л пружинная | |
| 17 | 2***8 | Гайка М8х1 | |
| 18 | 4***1 | Шпилька М8х1х57 | |
| 19 | 2***П | Шпилька 2М8х1х75 | |
| 20 | 4***0 | Шпилька М8х1х47 |
