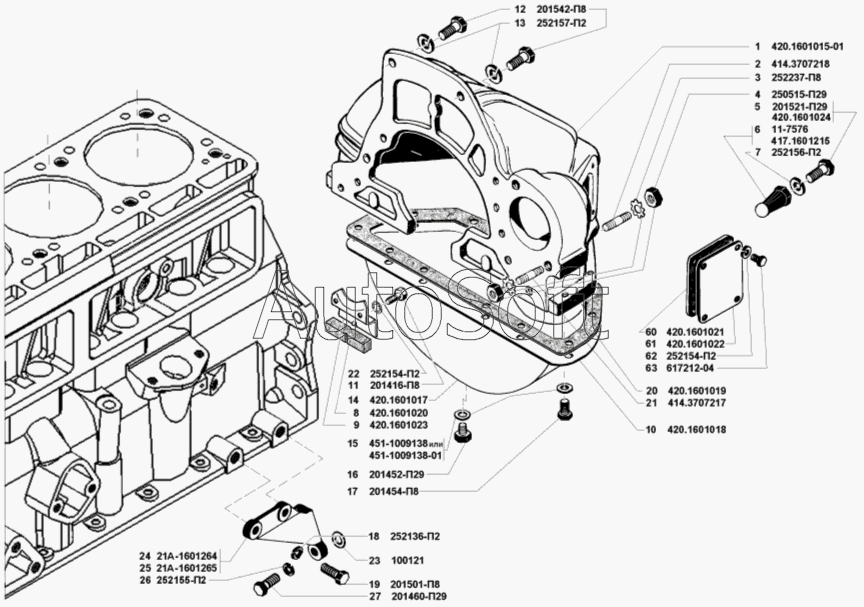

Каталог запасных частей к технике: УМЗ-421 (2002). Сцепление
24
16
17
18
19
20
21
22
23
15
25
26
27
63
62
61
60
8
2
3
4
5
5
6
6
7
1
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Картер сцепления, верхняя часть | |
| 2 | 4***8 | Шпилька М12х1,25х32 | |
| 3 | 2***8 | Шайба 12 пружинная с наружными зубцами | |
| 4 | 2***9 | Гайка М12х1,25-6Н | |
| 5 | 2***9 | Болт М10х1х32 | |
| 5 | 4***4 | Болт М10х1,0х38 крепления опоры вилки | |
| 6 | 1***6 | Опора вилки подшипника выключения сцепления | |
| 6 | 4***5 | сцепления | |
| 7 | 2***2 | Шайба 10Л | |
| 8 | 4***0 | Уплотнитель картера сцепления | |
| 9 | 4***3 | Держатель уплотнителя картера сцепления | |
| 10 | 4***8 | Картер сцепления - нижняя часть | |
| 11 | 2***8 | Болт М6-6gх12 | |
| 12 | 2***8 | Болт М12-6gх35 | |
| 13 | 2***2 | Шайба 12 Л пружинная | |
| 14 | 4***7 | Каpтеp сцепления нижняя часть в сбоpе | |
| 15 | 4***8 | Шайба 8,5 специальная | |
| 15 | 4***1 | Шайба 8,5 специальная | |
| 16 | 2***9 | Болт М8х12 | |
| 17 | 2***8 | Болт М8-6gх16 | |
| 18 | 2***2 | Шайба 10 ОТ пружинная | |
| 19 | 2***8 | Болт М10-6gх35 | |
| 20 | 4***9 | Прокладка картера сцепления | |
| 21 | 4***7 | Шпилька М12х1,25х25 | |
| 22 | 2***2 | Шайба 6Л пружинная | |
| 23 | 1***1 | Шайба 8 | |
| 24 | 2***4 | Усилитель крепления картера сцепления правый | |
| 25 | 2***5 | Усилитель крепления картера сцепления левый | |
| 26 | 2***2 | Шайба 8Л пружинная | |
| 27 | 2***9 | Болт М8-6gх30 | |
| 60 | 4***1 | Прокладка крышки люка картера сцепления | |
| 61 | 4***2 | Крышка люка картера сцепления | |
| 62 | 2***2 | Шайба 6Л пружинная | |
| 63 | 6***4 | Винт М6х14 |
