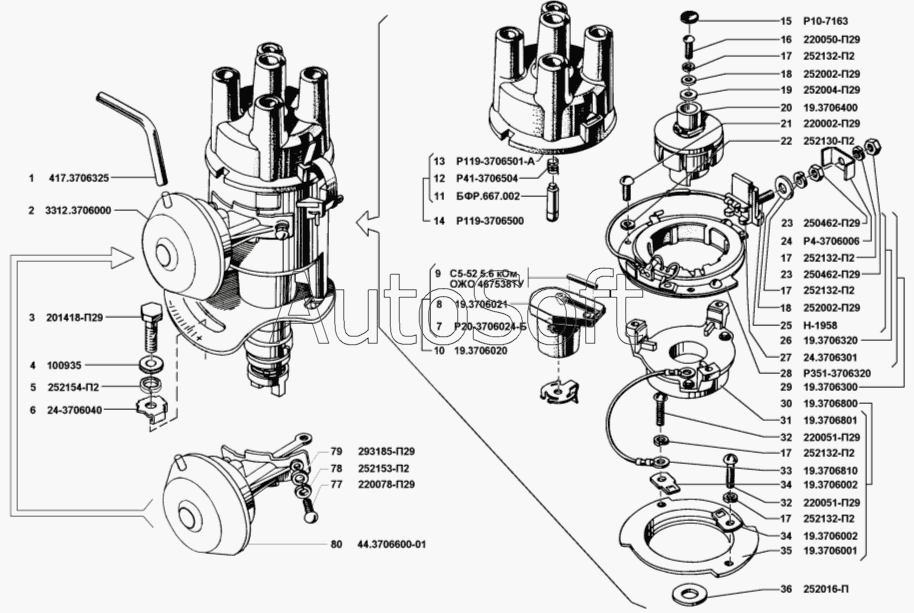

Каталог запасных частей к технике: УМЗ-421 (2002). Распределитель зажигания
31
22
23
23
24
25
26
27
28
29
30
21
32
32
33
34
34
35
36
80
77
78
79
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
17
17
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Шланг вакуумного регулятора | |
| 2 | 3***0 | Датчик-распределитель в сборе | |
| 3 | 2***9 | Болт М6х16 | |
| 4 | 1***5 | Шайба 6 | |
| 5 | 2***2 | Шайба 6Л пружинная | |
| 6 | 2***0 | Указатель октан-корректора | |
| 7 | Р***Б | Пружина бегунка | |
| 8 | 1***1 | Бегунок | |
| 9 | С***У | Резистор | |
| 10 | 1***0 | Бегунок в сборе | |
| 11 | Б***2 | Уголек комбинированный | |
| 12 | Р***4 | Пружина контактная | |
| 13 | Р***А | Крышка распределителя | |
| 14 | Р***0 | Крышка в сборе | |
| 15 | Р***3 | Сальник | |
| 16 | 2***9 | Винт М4х8 | |
| 17 | 2***2 | Шайба 4 пружинная | |
| 18 | 2***9 | Шайба 4 | |
| 19 | 2***9 | Шайба 6 | |
| 20 | 1***0 | Ротор в сборе | |
| 21 | 2***9 | Винт М3х7 | |
| 22 | 2***2 | Шайба 3 пружинная | |
| 23 | 2***9 | Гайка М4 | |
| 24 | Р***6 | Скоба | |
| 25 | Н***8 | Болт специальный | |
| 26 | 1***0 | Вывод с изолятором в сборе | |
| 27 | 2***1 | Пластина статора верхняя | |
| 28 | Р***0 | Катушка с каркасом в сборе | |
| 29 | 1***0 | Статор в сборе | |
| 30 | 1***0 | Опора статора в сборе | |
| 31 | 1***1 | Опора статора | |
| 32 | 2***9 | Винт М4х10 | |
| 33 | 1***0 | Вывод в сборе | |
| 34 | 1***2 | Держатель подшипника | |
| 35 | 1***1 | Обойма подшипника | |
| 36 | 2***П | Шайба 14 | |
| 77 | 2***9 | Винт М5х12 | |
| 78 | 2***2 | Шайба 5 пружинная | |
| 79 | 2***9 | Шайба 5 | |
| 80 | 4***1 | Регулятор вакуумный в сборе |
