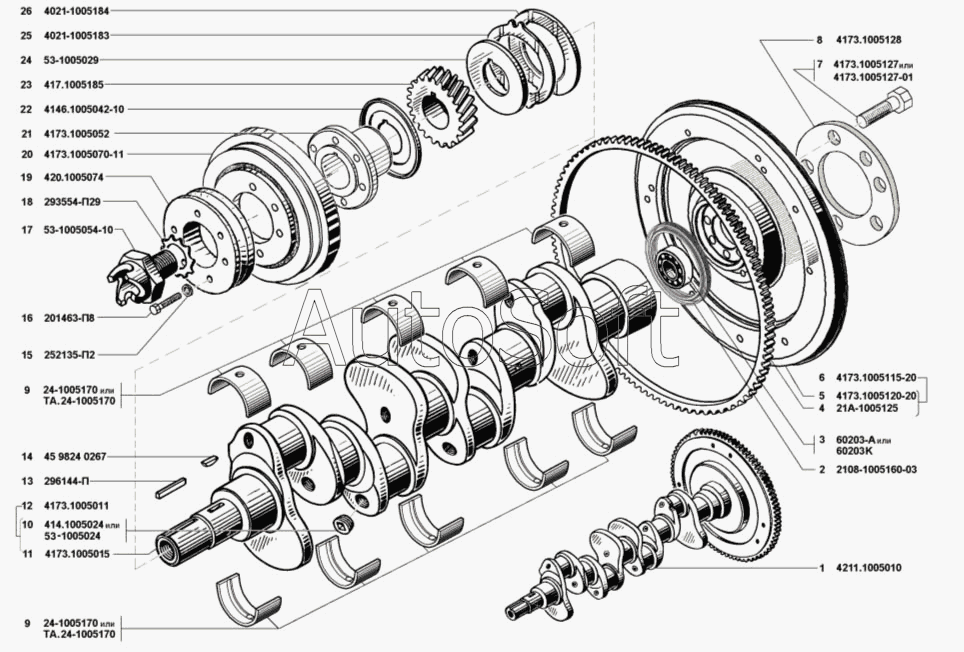

Каталог запасных частей к технике: УМЗ-421 (2002). Вал коленчатый и маховик
19
11
12
13
14
15
16
17
18
10
20
21
22
23
24
25
26
2
3
4
5
6
7
8
9
9
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ВК-24-1000102 | В***2 | Комплект вкладышей коренных подшипников D 64,00 | |
| ВК-24-1000102-БР | В***Р | Комплект вкладышей коренных подшипников D 63,95 | |
| ВК-24-1000102-ВР | В***Р | Комплект вкладышей коренных подшипников D 63,75 | |
| ВК-24-1000102-ДР | В***Р | Комплект вкладышей коренных подшипников D 63,50 | |
| ВК-24-1000102-ЕР | В***Р | Комплект вкладышей коренных подшипников D 63,25 | |
| ВК-24-1000102-ЖР | В***Р | Комплект вкладышей коренных подшипников D 63,00 | |
| ВК-24-1000102-ИР | В***Р | Комплект вкладышей коренных подшипников D 62,75 | |
| ВК-24-1000102-КР | В***Р | Комплект вкладышей коренных подшипников D 62,50 | |
| 1 | 4***0 | Вал коленчатый и маховик в сборе | |
| 2 | 2***3 | Сальник коленчатого вала задний с пружиной в сборе | |
| 3 | 6***А | Подшипник | |
| 4 | 2***5 | Обод зубчатый маховика | |
| 5 | 4***0 | Маховик | |
| 6 | 4***0 | Маховик в сборе | |
| 7 | 4***7 | Болт самоблокирующийся крепления маховика | |
| 8 | 4***8 | Шайба болтов крепления маховика | |
| 9 | 2***0 | Вкладыш коренного подшипника D 64,00 | |
| 10 | 4***4 | Пробка-заглушка | |
| 11 | 4***5 | Вал коленчатый | |
| 12 | 4***1 | Вал коленчатый в сборе | |
| 13 | 2***П | Шпонка призматическая | |
| 14 | 4***7 | Шпонка 6х10 сегментная | |
| 15 | 2***2 | Шайба 8Т пружинная | |
| 16 | 2***8 | Болт М8-6gх38 | |
| 17 | 5***0 | Храповик коленчатого вала | |
| 18 | 2***9 | Шайба 28 пружинная зубчатая с наружными зубьями | |
| 19 | 4***4 | Шкив привода гидроусилителя руля | |
| 20 | 4***1 | Демпфер коленчатого вала в сборе | |
| 21 | 4***2 | Ступица шкива коленчатого вала | |
| 22 | 4***0 | Маслоотражатель коленчатого вала | |
| 23 | 4***5 | Шестерня коленчатого вала | |
| 24 | 5***9 | Шайба упорная коленчатого вала | |
| 25 | 4***3 | Шайба упорного подшипника коленчатого вала -передняя | |
| 26 | 4***4 | Шайба упорного подшипника коленчатого вала -задняя |
