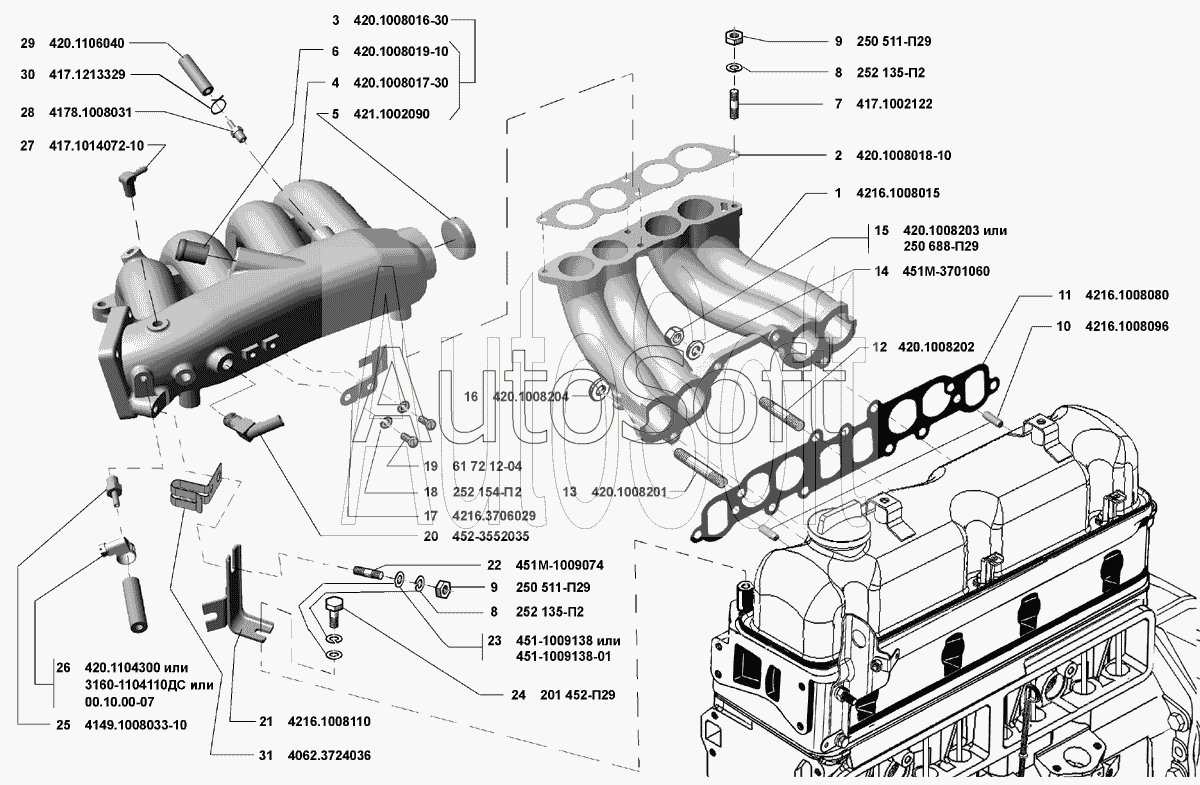

Каталог запасных частей к технике: УМЗ-4216 (Евро 3) (2008). Газопроводы впускной и выпускной
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
20
21
22
23
31
25
26
26
26
26
26
27
24
19
18
29
30
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250510-П29 | 2***9 | Гайка М8-6Н | |
| 252155-П2 | 2***2 | Шайба 8Л пружинная | |
| 421.1104147 | 4***7 | Скоба | |
| 4216.1008024 | 4***4 | Коллектор выпускной в сборе | |
| 4216.1008098 | 4***8 | Экран средний | |
| 1 | 4***5 | Труба впускная | |
| 2 | 4***0 | Прокладка ресивера | |
| 3 | 4***6 | Ресивер впускной трубы в сборе | |
| 4 | 4***7 | Ресивер впускной трубы | |
| 5 | 4***0 | Заглушка D 45 | |
| 6 | 4***0 | Втулка ресивера | |
| 7 | 4***2 | Шпилька М8х32 | |
| 8 | 2***2 | Шайба 8Т пружинная | |
| 9 | 2***9 | Гайка М8х1–6Н | |
| 10 | 4***6 | Штифт 10х30 | |
| 11 | 4***0 | Прокладка газопровода | |
| 12 | 4***2 | Шпилька М10х35 | |
| 13 | 4***1 | Шпилька М10х80 | |
| 14 | 4***0 | Шайба 10,5 | |
| 15 | 4***3 | Гайка М10х1 | |
| 16 | 4***4 | Шайба | |
| 17 | 4***9 | Кронштейн разъема жгута форсунок | |
| 18 | 2***2 | Шайба 6Л пружинная | |
| 19 | 6***4 | Винт М6х14 | |
| 20 | 4***5 | Штуцер забора вакуума | |
| 21 | 4***0 | Кронштейн акселератора | |
| 22 | 4***4 | Шпилька М8х1х15 | |
| 23 | 4***8 | Шайба 8,5 специальная | |
| 24 | 2***9 | Болт М8х12 | |
| 25 | 4***0 | Штуцер | |
| 26 | 0***7 | Хомут | |
| 26 | 3***С | Хомут | |
| 26 | 4***0 | Хомут | |
| 26 | C***1 | Хомут червячный | |
| 26 | K***9 | Хомут | |
| 27 | 4***0 | Штуцер угловой | |
| 28 | 4***1 | Штуцер | |
| 29 | 4***0 | Шланг подвода разрежения к РДТ | |
| 30 | 4***9 | Зажим | |
| 31 | 4***6 | Держатель колодки | |
| 32 | 4***7 | Крышка коллектора выпускного | |
| 33 | 4***2 | Шпилька М8х32 | |
| 34 | 4***0 | Шпилька М8х1х57 | |
| 35 | 4***5 | Шпилька М8х1х25 | |
| 36 | 2***9 | Прокладка между впускной трубой и выпускным коллектором | |
| 37 | 4***5 | Коллектор выпускной | |
| 38 | 4***0 | Экран передний | |
| 39 | 2***8 | Болт М8-6gх16 | |
| 40 | 1***1 | Шайба 8 |
