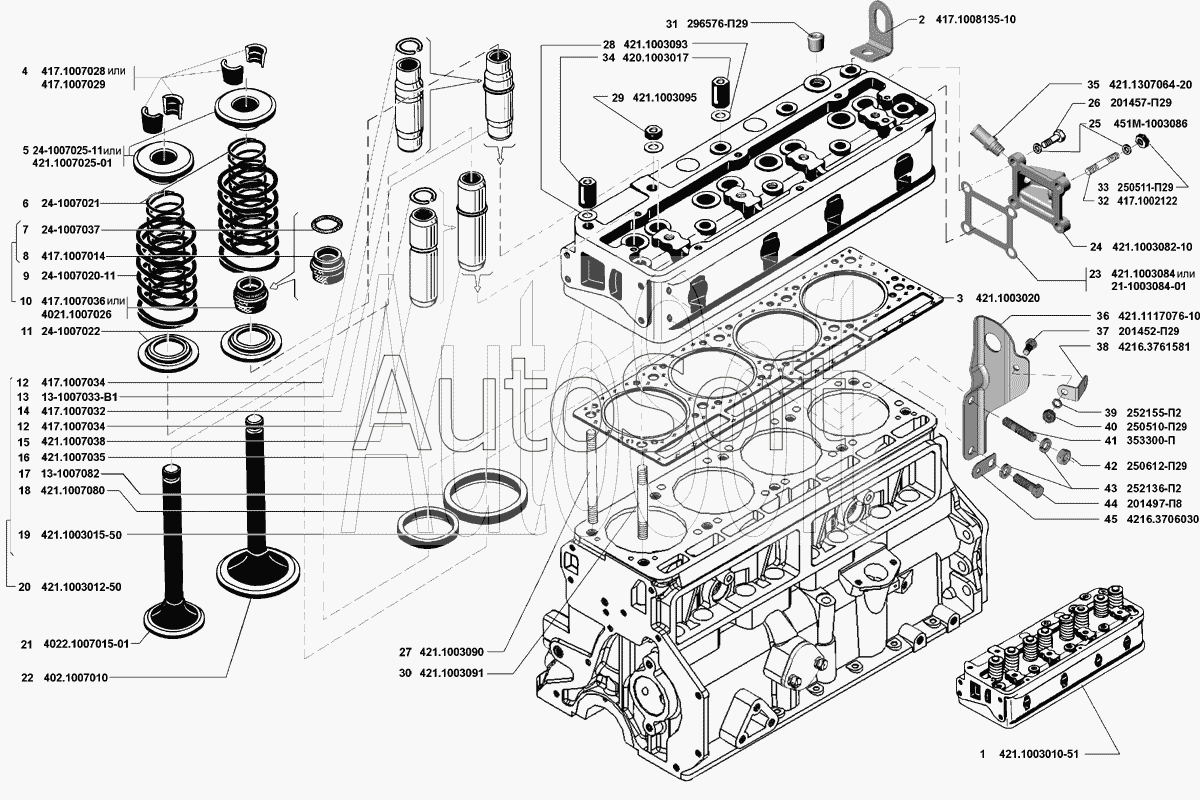

Каталог запасных частей к технике: УМЗ-4216 (Евро 3) (2008). Головка блока цилиндров с клапанами
34
23
24
32
25
33
26
35
27
30
28
29
22
31
36
37
38
39
40
41
42
43
44
11
2
3
4
5
6
7
8
9
10
10
1
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Головка цилиндров с клапанами в сборе | |
| 2 | 4***0 | Скоба для подъема двигателя | |
| 3 | 4***0 | Прокладка головки | |
| 4 | 4***8 | Сухарь клапана | |
| 5 | 2***1 | Тарелка пружины клапана | |
| 6 | 2***1 | Пружина клапана внутренняя | |
| 7 | 2***7 | Пружина маслоотражательного колпачка клапана | |
| 8 | 4***4 | Колпачок маслоотражательный | |
| 9 | 2***1 | Пружина клапана наружная | |
| 10 | 4***6 | Колпачок маслоотражательный клапана в сборе | |
| 10 | 4***6 | Колпачок маслоотражательный клапана в сборе | |
| 11 | 2***2 | Шайба опорная пружины клапана | |
| 12 | 4***4 | Стопорное кольцо направляющей втулки впускного клапана | |
| 13 | 1***1 | Втулка направляющая впускного клапана | |
| 14 | 4***2 | Втулка направляющая впускного клапана в сборе | |
| 15 | 4***8 | Втулка направляющая выпускного клапана | |
| 16 | 4***5 | Втулка направляющая выпускного клапана в сборе | |
| 17 | 1***2 | Седло впускного клапана | |
| 18 | 4***0 | Седло выпускного клапана | |
| 19 | 4***5 | Головка цилиндров | |
| 20 | 4***2 | Головка цилиндров с седлами и втулками в сборе | |
| 21 | 4***1 | Клапан выпускной | |
| 22 | 4***0 | Клапан впускной | |
| 23 | 4***4 | Прокладка крышки водяной рубашки головки блока цилиндров | |
| 24 | 4***0 | Кpышка отверстия водяной рубашки головки цилиндров | |
| 25 | 4***6 | Шайба 8,5 | |
| 26 | 2***8 | Болт М8-6gх22 | |
| 27 | 4***0 | Шпилька Сn М12х1,25х118 крепления головки блока цилиндров | |
| 28 | 4***3 | Шайба 12 крепления головки блока цилиндров | |
| 29 | 4***7 | Втулка датчика детонации | |
| 30 | 4***1 | Шпилька Сn М12х1,25х104 | |
| 31 | 2***9 | Пробка КГ 1/2 | |
| 32 | 4***2 | Шпилька М8х32 | |
| 33 | 2***9 | Гайка М8х1–6Н | |
| 34 | 4***5 | Гайка М12х1,25 крепления головки блока цилиндров | |
| 35 | 4***0 | Штуцер отопителя | |
| 36 | 4***0 | Скоба | |
| 37 | 2***9 | Болт М8х12 | |
| 38 | 4***1 | Угольник | |
| 39 | 2***2 | Шайба 8Л пружинная | |
| 40 | 2***9 | Гайка М8-6Н | |
| 41 | 3***П | Шпилька М10х28 | |
| 42 | 2***9 | Гайка М10 | |
| 43 | 2***2 | Шайба 10.ОТ пружинная | |
| 44 | 2***8 | Болт М10-6gх25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
