Каталог запасных частей к технике: Камский автозавод 740.13-260 (Евро 1) (2002). Установка турбокомпрессора
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
21
23
24
24
25
26
27
28
29
29

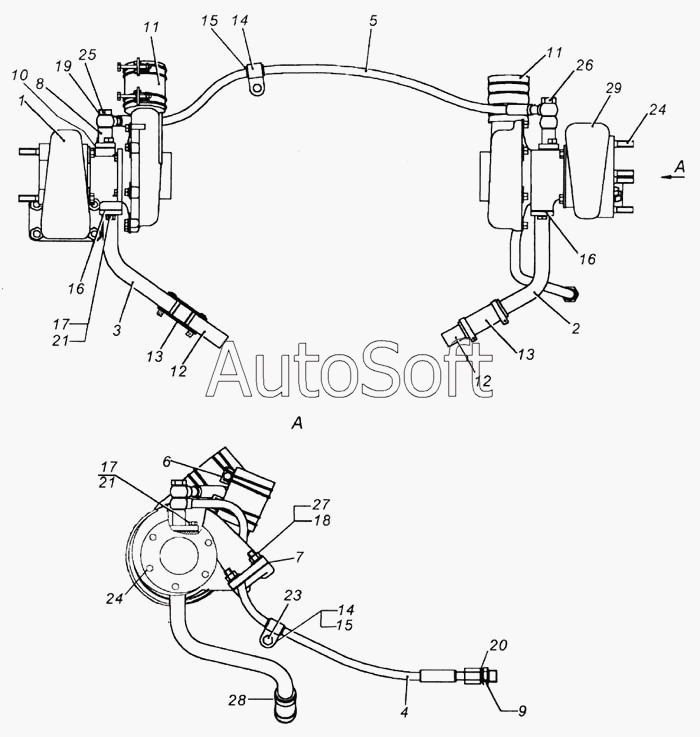

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубокомпрессор S2В/7624ТАЕ/1.00 D9 левый (фирма «Sсhwitzеr») | |
| 1 | 3***2 | Турбокомпрессор К27-1 15-02 левый (ф. "СZ", Чехия) | |
| 2 | 7***0 | Трубка слива масла правая | |
| 3 | 7***1 | Трубка слива масла левая | |
| 4 | 7***0 | Трубка подвода масла | |
| 5 | 7***0 | Трубка соединительная подвода масла в сборе | |
| 6 | 5***3 | Хомут 63 в сборе | |
| 7 | 7***9 | Прокладка турбины | |
| 8 | 7***0 | Переходник | |
| 9 | 7***4 | Штуцер | |
| 10 | 7***5 | Прокладка | |
| 11 | 7***6 | Рукав 50х61-0,29 | |
| 12 | 7***0 | Трубка | |
| 13 | 7***0 | Рукав 22х29-0,098 | |
| 14 | 7***2 | Кляммер | |
| 15 | 7***5 | Прокладка | |
| 16 | 7***5 | Прокладка | |
| 17 | 1***1 | Болт М8-6gх20 | |
| 18 | 1***7 | Гайка М10х1,25-6Н | |
| 19 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 20 | 1***0 | Прокладка 18х24х1,5 | |
| 21 | 1***3 | Шайба 8 пружинная | |
| 23 | 1***1 | Шайба плоская 8х17 | |
| 24 | 1***3 | Шпилька М8х1,25-6gх16х25 | |
| 25 | 8***5 | Болт М14х1,5-6gх30 | |
| 26 | 8***1 | Болт М14х1,5-6gх50 | |
| 27 | 8***0 | Шайба тарельчатая 10 | |
| 28 | 8***4 | Хомут в сборе | |
| 29 | 3***9 | Трубокомпрессор 52В/7624ТАЕ/1.00 D9 правый (фирма «Sсhwitzеr») | |
| 29 | 3***1 | Турбокомпрессор К27-115-01 правый (ф."СZ", Чехия) |
