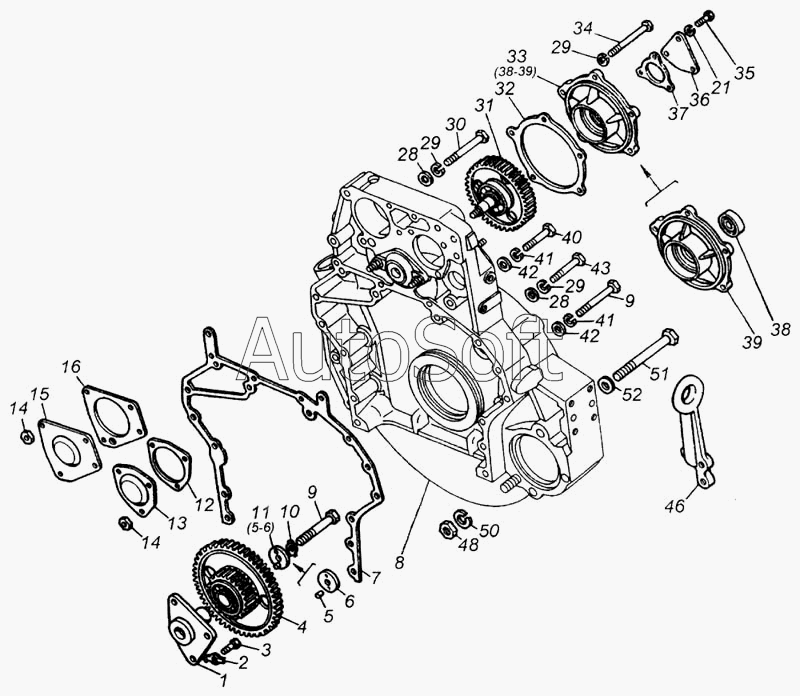

Каталог запасных частей к технике: Камский автозавод 7403.10-260 (Евро 0) (2002). Установка картера маховика
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
21
28
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
46
48
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Ось ведущей шестерни распределительного вала | |
| 2 | 1***1 | Шпилька М8х1,25х16х20 | |
| 3 | 1***1 | Болт М10х1,25-6gх25 | |
| 4 | 7***4 | Шестерня ведущая в сборе | |
| 5 | 8***8 | Штифт цилиндрический 5х13 | |
| 6 | 7***2 | Шайба упорная | |
| 7 | 7***0 | Прокладка картера маховика | |
| 8 | 7***0 | Картер маховика в сборе | |
| 9 | 1***1 | Болт М12х1,25-6gх90 | |
| 10 | 8***2 | Шайба замковая 12 | |
| 11 | 7***0 | Шайба упорная в сборе | |
| 12 | 7***2 | Прокладка насоса гидроусилителя руля | |
| 13 | 7***4 | Прокладка | |
| 14 | 1***1 | Гайка М10х1,25-6Н | |
| 15 | 7***8 | Заглушка | |
| 16 | 7***0 | Прокладка картера компрессора | |
| 21 | 1***3 | Шайба 8 пружинная | |
| 28 | 1***1 | Шайба плоская 10,6х18х2 | |
| 29 | 1***3 | Шайба 10 пружинная | |
| 30 | 1***1 | Болт М10х1,25-6gх90 | |
| 31 | 7***0 | Шестерня ведомая в сборе | |
| 32 | 7***8 | Прокладка корпуса подшипника | |
| 33 | 7***5 | Корпус заднего подшипника в сборе | |
| 34 | 1***1 | Болт М10х1,25-6gх100 | |
| 35 | 1***1 | Болт М8-6gх20 | |
| 36 | 1***2 | Заглушка | |
| 37 | 7***6 | Прокладка датчика | |
| 38 | 7***0 | Манжета в сборе | |
| 39 | 7***6 | Корпус заднего подшипника | |
| 40 | 1***1 | Болт М12х1,25-6gх55 | |
| 41 | 1***3 | Шайба 12 пружинная | |
| 42 | 1***1 | Шайба плоская 12х22х3 | |
| 43 | 1***1 | Болт М10х1,25-6gх65 | |
| 46 | 7***8 | Рым-болт задний | |
| 48 | 1***1 | Гайка М16х1,5-6Н | |
| 50 | 1***7 | Шайба 16 пружинная | |
| 51 | 1***1 | Болт М16х1,5-6gх140 | |
| 52 | 1***1 | Шайба плоская 16,8х28х3 |
