Каталог запасных частей к технике: Камский автозавод 7403.10-260 (Евро 0) (2002). Установка и привод ТНВД
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29

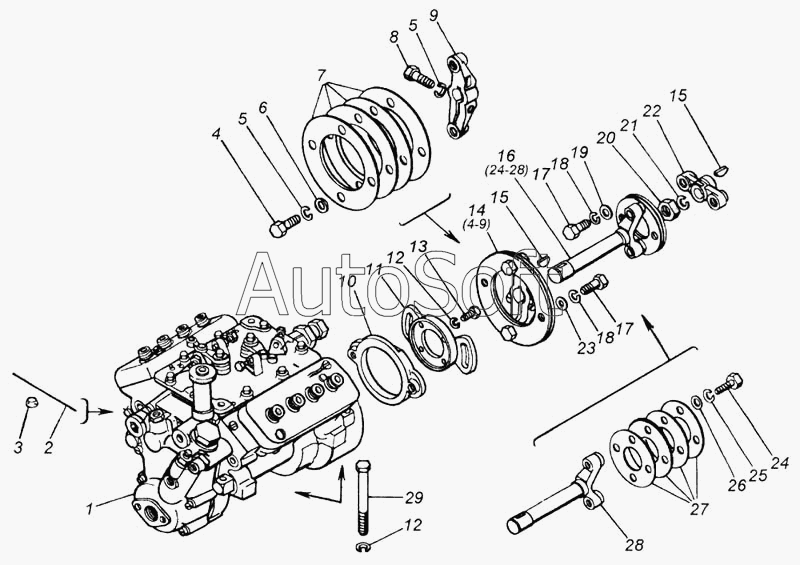

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Топливный насос высокого давления в сборе | |
| 2 | 8***9 | Проволока пломбировочная | |
| 3 | 3***7 | Пломба | |
| 4 | 1***1 | Болт М10х1,25-6gх25 | |
| 5 | 1***3 | Шайба 10 пружинная | |
| 6 | 1***1 | Шайба плоская 10,6х18х2 | |
| 7 | 7***4 | Пластина ведущей полумуфты передняя | |
| 8 | 1***1 | Болт М10х1,25-6gх35 | |
| 9 | 7***4 | Фланец ведущей полумуфты передний | |
| 10 | 7***6 | Полумуфта ведомая топливного насоса | |
| 11 | 7***8 | Фланец ведомой полумуфты привода топливного насоса | |
| 12 | 1***3 | Шайба 8 пружинная | |
| 13 | 1***1 | Болт М8-6gх20 | |
| 14 | 7***2 | Фланец передний в сборе | |
| 15 | 8***0 | Шпонка сегментная 5х7,5х19 | |
| 16 | 7***0 | Полумуфта ведущая в сборе | |
| 17 | 1***1 | Болт М10х1,25-6gх25 | |
| 18 | 1***3 | Шайба 10 пружинная | |
| 19 | 1***1 | Шайба плоская 10,6х18х2 | |
| 20 | 1***1 | Гайка низкая М14х1,5-6Н | |
| 21 | 1***7 | Шайба 14 пружинная | |
| 22 | 7***0 | Фланец ведущей полумуфты задний | |
| 23 | 1***1 | Шайба плоская 10,2х25х2 | |
| 24 | 1***1 | Болт М10х1,25-6gх25 | |
| 25 | 1***3 | Шайба 10 пружинная | |
| 26 | 1***1 | Шайба плоская 10,6х18х2 | |
| 27 | 7***2 | Пластина ведущей полумуфты задняя | |
| 28 | 7***8 | Полумуфта ведущая привода топливного насоса | |
| 29 | 1***1 | Болт М8-6gх80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
