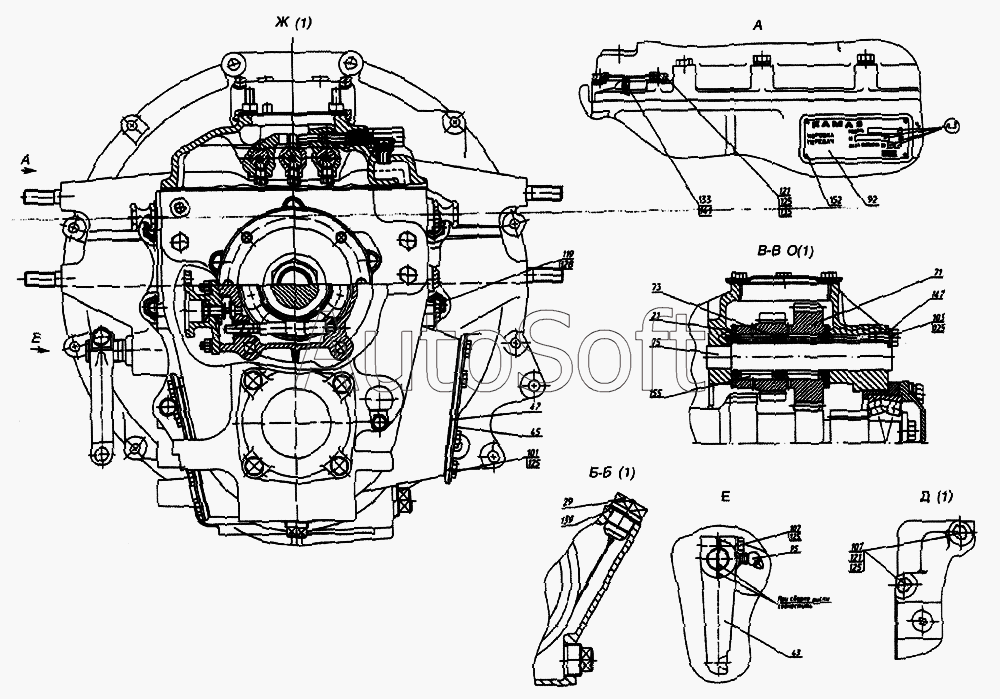

Каталог запасных частей к технике: Камский автозавод 740.11-240, 740.31-240 (2006). Коробка передач с картером сцепления 141.1700106-60
/48.gif)
107
107
119
103
101
95
92
135
155
152
147
141
139
133
128
125
125
125
125
125
121
121
29
47
45
43
21
75
73
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Картер сцепления | |
| 7 | 1***0 | Картер коробки передач | |
| 9 | 1***0 | Вал первичный коробки передач в сборе | |
| 13 | 1***0 | Крышка подшипника первичного вала | |
| 15 | 1***7 | Вал промежуточный в сборе | |
| 21 | 1***6 | Шайба упорная блока шестерен заднего хода в сборе | |
| 23 | 1***0 | Вал вторичный коробки передач в сборе | |
| 25 | 1***0 | Крышка заднего подшипника вторичного вала в сборе | |
| 29 | 1***0 | Указатель уровня масла в коробке передач в сборе | |
| 31 | 1***0 | Механизм переключения передач в сборе | |
| 39 | 1***0 | Вилка выключения сцепления | |
| 41 | 1***5 | Вал вилки выключения сцепления | |
| 43 | 1***0 | Рычаг вала вилки выключения сцепления | |
| 45 | 1***0 | Крышка люка привода отбора мощности коробки передач | |
| 47 | 1***1 | Прокладка крышки люка привода отбора мощности коробки передач | |
| 49 | 1***4 | Кольцо стопорное | |
| 51 | 1***5 | Прокладка регулировочная | |
| 53 | 1***6 | Прокладка регулировочная | |
| 55 | 1***2 | Прокладка крышки первичного вала | |
| 57 | 1***0 | Шайба упорная | |
| 59 | 1***8 | Крышка переднего подшипника промежуточного вала | |
| 61 | 1***9 | Прокладка | |
| 63 | 1***4 | Крышка заднего подшипника промежуточного вала | |
| 65 | 1***5 | Прокладка крышки заднего подшипника промежуточного вала | |
| 67 | 1***6 | Планка стопорная болтов упорной шайбы | |
| 69 | 1***8 | Стакан заднего подшипника промежуточного вала | |
| 71 | 1***2 | Блок шестерен заднего хода | |
| 73 | 1***4 | Втулка промежуточная подшипников блока зубчатых колес | |
| 75 | 1***2 | Ось блока шестерен заднего хода | |
| 77 | 1***3 | Прокладка крышки подшипника | |
| 79 | 1***0 | Фланец крепления кардана к вторичному валу | |
| 80 | 1***0 | Втулка распорная | |
| 84 | 1***3 | Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 | |
| 86 | 1***4 | Прокладка верхней крышки коробки передач | |
| 87 | 1***2 | Прокладка фланца верхней крышки | |
| 88 | 1***8 | Крышка-заглушка фланца верхней крышки | |
| 91 | 1***3 | Червяк привода спидометра | |
| 92 | 1***0 | Табличка заводская коробки передач | |
| 95 | 8***9 | Масленка 2.3.45 Ц6хр. ГОСТ 19853-74 | |
| 97 | 4***0 | Подшипник 6-50412Ш1 шариковый радиальный однорядный с канавкой на наружном кольце | |
| 98 | 4***0 | Подшипник 6-53610Ш1 роликовый радиальный сферический двухрядный | |
| 101 | 1***1 | Болт М10х1,25-6gх16 | |
| 103 | 1***1 | Болт М10х1,25-6gх20 | |
| 104 | 1***1 | Болт М10х1,25-6gх25 | |
| 105 | 1***1 | Болт М10х1,25-6gх30 | |
| 106 | 1***1 | Болт М10х1,25-6gх35 | |
| 107 | 1***1 | Болт М10х1,25-6gх40 | |
| 109 | 1***1 | Болт М10х1,25-6gх60 | |
| 111 | 1***3 | Болт М12х1,25-6gх30 | |
| 113 | 1***1 | Болт М12х1,25-6gх45 | |
| 115 | 1***1 | Болт М12х1,25-6gх55 | |
| 117 | 1***1 | Болт М12х1,25-6gх80 | |
| 119 | 1***1 | Гайка М16х1,5-6Н | |
| 121 | 1***1 | Шайба плоская 10,6х18х2 | |
| 123 | 1***1 | Шайба плоская 12х22х3 | |
| 125 | 1***3 | Шайба 10 пружинная | |
| 126 | 1***3 | Шайба 12 пружинная | |
| 128 | 1***7 | Шайба 16 пружинная | |
| 131 | 1***7 | Заглушка чашечная | |
| 133 | 8***0 | Пломба | |
| 135 | 8***4 | Болт М10х1,25-6gх40 | |
| 137 | 8***0 | Гайка специальная М39х2-6Н | |
| 139 | 8***2 | Шайба уплотнительная 30х42х2 | |
| 141 | 8***1 | Проволока пломбировочная | |
| 143 | 8***3 | Шпонка сегментная 6х9х22 | |
| 145 | 8***1 | Шайба замковая 10 | |
| 147 | 8***2 | Шайба 11 стопорная | |
| 152 | 3***0 | Гвоздь нарезной | |
| 155 | 4***1 | Подшипник 64907К роликовый радиальный с длинными цилиндрическими роликами без колец |
