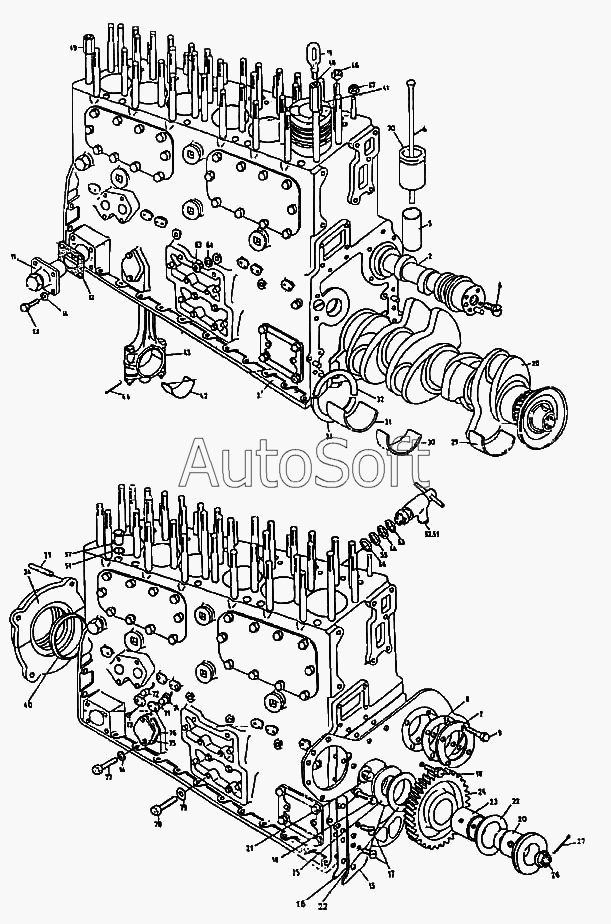

Каталог запасных частей к технике: HSW SW-680 (2002). Группа картера
1
2
4
5
5
5
5
5
6
7
8
9
11
12
13
14
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
29
29
29
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
31
31
31
31
32
32
32
32
33
33
33
33
41
42
42
42
42
42
42
42
42
42
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
44
46
47
48
49
52
53
54
55
56
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***2 | Картер комп. | |
| 2 | Р***8 | Распределительный вал | |
| 4 | Р***9 | Пробка | |
| 5 | Р***1 | Толкатель | |
| 5 | Р***1 | Толкатель, 1 ремонтный размер | |
| 5 | Р***2 | Толкатель., 2 ремонтный размер | |
| 5 | Р***3 | Толкатель.3 ремонтный размер | |
| 5 | Р***4 | Толкатель,4 ремонтный размер | |
| 6 | Р***0 | Штанга толкателя | |
| 7 | Р***5 | Опорное кольцо | |
| 8 | Р***7 | Шайба | |
| 9 | Р***3 | Болт | |
| 11 | Р***9 | Сливной клапан комл. | |
| 12 | Р***4 | Прокладка | |
| 13 | Р***S | Болт | |
| 14 | Z***8 | Шайба | |
| 15 | Р***4 | Задняя плита крышки привода газораспределения | |
| 16 | Р***6 | Прокладка | |
| 17 | Р***7 | Винт | |
| 18 | Р***Р | Болт | |
| 19 | Р***7 | Подъемное ушко двигателя | |
| 20 | Р***3 | Стержень | |
| 21 | Р***4 | Болт | |
| 22 | Р***5 | Упорная прокладка | |
| 23 | Р***4 | Втулка | |
| 24 | Р***2 | Промежуточное зубчатое колесо | |
| 25 | Р***6 | Шайба | |
| 26 | Р***5 | Гайка | |
| 27 | S***1 | Шплинт | |
| 28 | 1***2 | Коленчатый вал компл. | |
| 29 | Р***8 | Вкладыш коренный передний | |
| 29 | Р***0 | Вкладыш коренный передний, рем. номиналь. размер | |
| 29 | Р***1 | Вкладыш коренный передний, ремонтный 1 размер | |
| 29 | Р***2 | Вкладыш коренный передний, ремонтный 2 размер | |
| 29 | Р***3 | Вкладыш коренный передний, ремонтный 3 размер | |
| 29 | Р***4 | Вкладыш коренный передний, ремонтный 4 размер | |
| 29 | Р***5 | Вкладыш коренный передний, ремонтный 5 размер | |
| 29 | Р***1 | Вкладыш коренный передний, 1 ремонтный размер | |
| 29 | Р***2 | Вкладыш коренный передний, 2 ремонтный размер | |
| 29 | Р***3 | Вкладыш коренный передний, 3 ремонтный размер | |
| 29 | Р***4 | Вкладыш коренный передний, 4 ремонтный размер | |
| 29 | Р***5 | Вкладыш коренный передний, 5 ремонтный размер | |
| 30 | Р***9 | Вкладыш коренный промежуточный | |
| 30 | Р***0 | Вкладыш коренный промежуточный, рем, номинал, раз. | |
| 30 | Р***6 | Вкладыш коренный промежуточный, рем. 5 размер | |
| 30 | Р***1 | Вкладыш коренный промежуточный, рем. 1 размер | |
| 30 | Р***2 | Вкладыш коренный промежуточной, рем. 2 размер | |
| 30 | Р***3 | Вкладыш коренный промежуточный, рем, 3 размер | |
| 30 | Р***4 | Вкладыш коренной промежуточный, рем. 4 размер | |
| 30 | Р***1 | Вкладыш коренный промежуточный, 1 ремонтный разм. | |
| 30 | Р***2 | Вкладыш коренный промежуточный, 2 ремонтный разм. | |
| 30 | Р***3 | Вкладыш коренный промежуточный, 3 ремонтный разм. | |
| 30 | Р***4 | Вкладыш коренный промежуточный, 4 ремонтный разм. | |
| 30 | Р***5 | Вкладыш коренный промежуточный, 5 ремонтный разм. | |
| 31 | Р***0 | Вкладыш коренный средний и задний | |
| 31 | Р***0 | Вкладыш коренный средний и задний, ремонт, размер | |
| 31 | Р***1 | Вкладыш коренный средний и задний, рем. 1 размер | |
| 31 | Р***2 | Вкладыш коренный средний и задний, рем. 2 размер | |
| 31 | Р***3 | Вкладыш коренный средний и задний, рем. 3 размер | |
| 31 | Р***4 | Вкладыш коренный средний и задний, рем. 4 размер | |
| 31 | Р***5 | Вкладыш коренный средний v\ задний, рем. 5 размер | |
| 31 | Р***1 | Вкладыш коренный средний и задний, 1 рем. размер | |
| 31 | Р***2 | Вкладыш коренный средний и задний, 2 рем. размер | |
| 31 | Р***4 | Вкладыш коренный средний и задний, 4 рем. размер | |
| 31 | Р***5 | Вкладыш коренный средний и задний, 5 рем. размер | |
| 31 | Р***3 | Вкладыш коренный средний и задний, 3 рем. размер | |
| 32 | Р***1 | Вкладыш опорный верхний | |
| 32 | Р***1 | Вкладыш опорный верхний, 1 ремонтный размер | |
| 32 | Р***2 | Вкладыш опорный верхний, 2 ремонтный размер | |
| 32 | Р***3 | Вкладыш опорный верхний, 3 ремонтный размер | |
| 33 | Р***1 | Вкладыш опорный нижний | |
| 33 | Р***1 | Вкладыш опорный нижний, 1 ремонтный размер | |
| 33 | Р***2 | Вкладыш опорный нижний, 2 ремонтный размер | |
| 33 | Р***3 | Вкладыш опорный нижний, 3 ремонтный размер | |
| 41 | Р***8 | Поршень - шатун компл. | |
| 42 | Р***4 | Вкладыш пяты шатуна | |
| 42 | Р***0 | Вкладыш пяты шатуна, ремонт, номинальный размер | |
| 42 | Р***1 | Вкладыш пяты шатуна, ремонтный 1 размер | |
| 42 | Р***2 | Вкладыш пяты шатуна, ремонтный 2 размер | |
| 42 | Р***3 | Вкладыш пяты шатуна, ремонтный 3 размер | |
| 42 | Р***4 | Вкладыш пяты шатуна, ремонтный 4 размер | |
| 42 | Р***5 | Вкладыш пяты шатуна, ремонтный 5 размер | |
| 42 | Р***1 | Вкладыш пяты шатуна, 1 ремонтный размер | |
| 42 | Р***2 | Вкладыш пяты шатуна, 2 ремонтный размер | |
| 42 | Р***3 | Вкладыш пяты шатуна, 3 ремонтный размер | |
| 42 | Р***4 | Вкладыш пяты шатуна, 4 ремонтный размер | |
| 42 | Р***5 | Вкладыш пяты шатуна, 5 ремонтный размер | |
| 43 | Р***2 | Вкладыш пяты шатуна | |
| 43 | Р***0 | Вкладыш пяты шатуна, ремонт, номинальный размер | |
| 43 | Р***1 | Вкладыш пяты шатуна, 1 ремонтный размер | |
| 43 | Р***2 | Вкладыш пяты шатуна, 2 ремонтный размер | |
| 43 | Р***3 | Вкладыш пяты шатуна, 3 ремонтный размер | |
| 43 | Р***4 | Вкладыш пяты шатуна, 4 ремонтный размер | |
| 43 | Р***5 | Вкладыш пяты шатуна, 5 ремонтный размер | |
| 43 | Р***1 | Вкладыш пяты шатуна, 1 ремонтный размер | |
| 43 | Р***2 | Вкладыш пяты шатуна, 2 ремонтный размер | |
| 43 | Р***3 | Вкладыш пяты шатуна, 3 ремонтный размер | |
| 43 | Р***4 | Вкладыш пяты шатуна, 4 ремонтный размер | |
| 43 | Р***5 | Вкладыш пяты шатуна, 5 ремонтный размер | |
| 44 | Р***7 | Шплинт | |
| 46 | 1***5 | Гайка | |
| 47 | 1***6 | Гайка | |
| 48 | Р***6 | Гайка | |
| 49 | Р***7 | Гайка | |
| 52 | Р***2 | Спускной клапан воды | |
| 53 | Р***9 | Шайба | |
| 54 | Р***0 | Шайба | |
| 55 | Р***0 | Шайба | |
| 56 | Р***0 | Шайба | |
| 70 | Р***0 | Втулка ремонтная |
