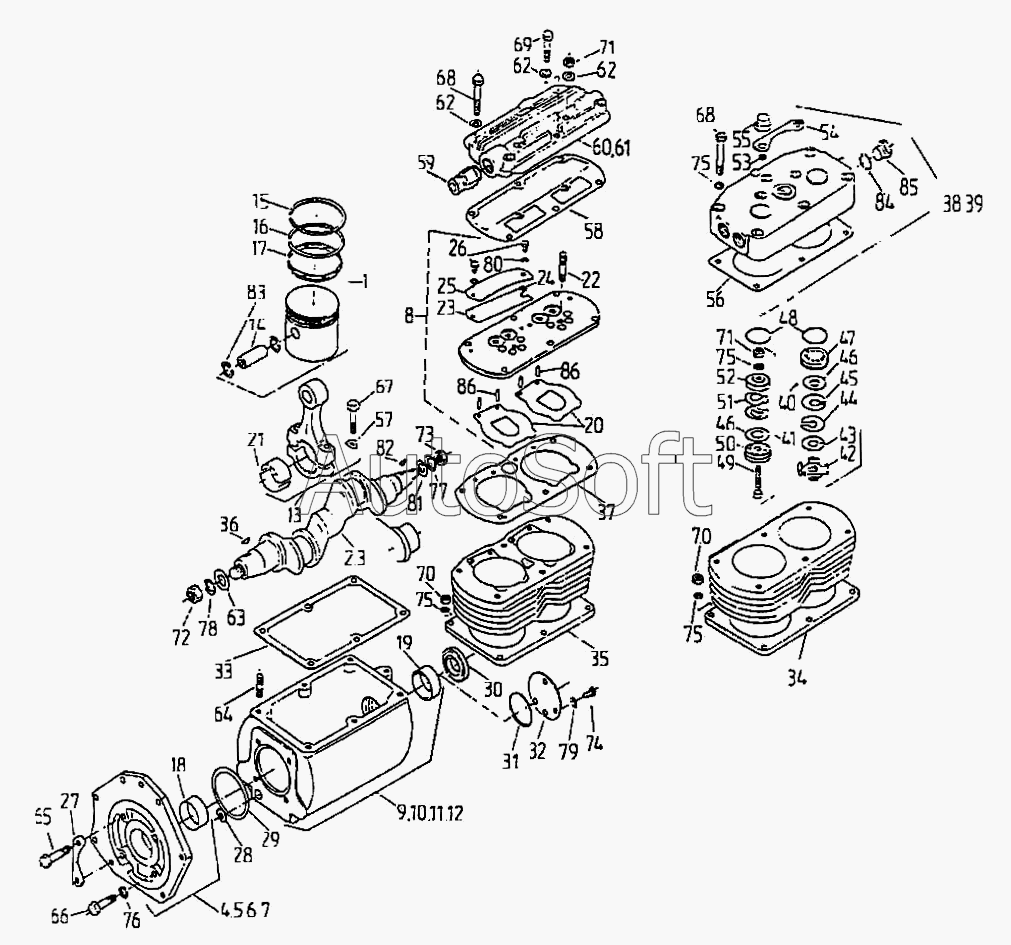

Каталог запасных частей к технике: HSW SW-680 (2002). Компрессор HS31
67
28
29
30
33
35
36
37
57
58
59
60
62
62
63
64
65
27
68
68
69
70
70
71
71
72
73
75
75
75
75
11
78
80
81
82
83
36
17
1
1
3
5
8
10
13
14
15
15
15
16
16
16
1
17
17
18
18
19
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Поршень компл. | |
| 1 | 4***5 | Поршень компл. 1 ремонтный размер | |
| 1 | 4***6 | Поршень компл. 2 ремонтный размер | |
| 3 | 6***2 | Коленчатый вал | |
| 5 | 4***1 | Крышка компл. | |
| 8 | 6***0 | Плита клапанов компл. | |
| 10 | 6***1 | Корпус компл. | |
| 11 | Z***8 | Шайба | |
| 13 | 6***0 | Шатун компл. | |
| 14 | 4***0 | Поршневой палец | |
| 15 | 4***0 | Уплотнительное кольцо | |
| 15 | 4***5 | Уплотнительное кольцо 1 ремонтный размер | |
| 15 | 4***6 | Уплотнительное кольцо 2 ремонтный размер | |
| 16 | 4***0 | Уплотнительное кольцо | |
| 16 | 4***5 | Уплотнительное кольцо 1 ремонтный размер | |
| 16 | 4***6 | Уплотнительное кольцо 2 ремонтный размер | |
| 17 | 4***6 | Маслосборное кольцо 2 ремонтный размер | |
| 17 | 4***0 | Маслосборное кольцо | |
| 17 | 4***5 | Маслосборное кольцо 1 ремонтный размер | |
| 18 | 2***2 | Втулка коленчатого вала | |
| 18 | 2***0 | Втулка коленчатого вала ремонтный размер | |
| 19 | 2***3 | Втулка коленчатого вала | |
| 19 | 2***0 | Втулка коленчатого вала ремонтный размер | |
| 20 | 6***0 | Накладка клапана | |
| 21 | 9***1 | Вкладыш шатуна | |
| 21 | 9***0 | Вкладыш шатуна ремонтный размер | |
| 22 | 6***4 | Шпилька | |
| 23 | 6***7 | Накладка клапана | |
| 24 | 8***4 | Шайба | |
| 25 | 4***4 | Накладка | |
| 26 | 6***6 | Болт | |
| 27 | 6***8 | Шайба | |
| 28 | 4***6 | Уплотнение 15х19 | |
| 29 | 8***4 | Уплотнительное кольцо | |
| 30 | 8***Р | Уплотнительное кольцо | |
| 33 | 4***0 | Уплотнение | |
| 35 | 6***8 | Цилиндр | |
| 36 | 4***0 | Сегментная шпонка | |
| 36 | А***4 | Пробка | |
| 37 | 6***2 | Прокладка | |
| 57 | 4***0 | Шайба | |
| 58 | 6***3 | Прокладка | |
| 59 | 6***1 | Всасывающий штуцер | |
| 60 | 6***8 | Головка | |
| 62 | 8***4 | Шайба | |
| 63 | 4***0 | Шайба | |
| 64 | М***1 | Шпилька | |
| 65 | М***5 | Болт | |
| 67 | М***5 | Болт | |
| 68 | М***5 | Болт | |
| 69 | М***5 | Болт | |
| 70 | М***4 | Гайка | |
| 71 | М***4 | Гайка | |
| 72 | М***3 | Гайка | |
| 73 | М***3 | Гайка | |
| 75 | Z***8 | Шайба | |
| 78 | Z***8 | Шайба | |
| 80 | Z***8 | Шайба | |
| 81 | 1***5 | Шайба | |
| 82 | 4***8 | Сегментная шпонка | |
| 83 | W***1 | Стопорное кольцо |
