Каталог запасных частей к технике: Alfa Romeo Alfa 75 3.0 V6 Quadrifoglio (2012). Детали двигателя (2.5л/3.0л)
1
2
3
5
5
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
31
32
33
34
34
34
34
34
34
35
37
40
40
42
42
44
44
46
4
6
6
11
27
29
30
37
38
38
47

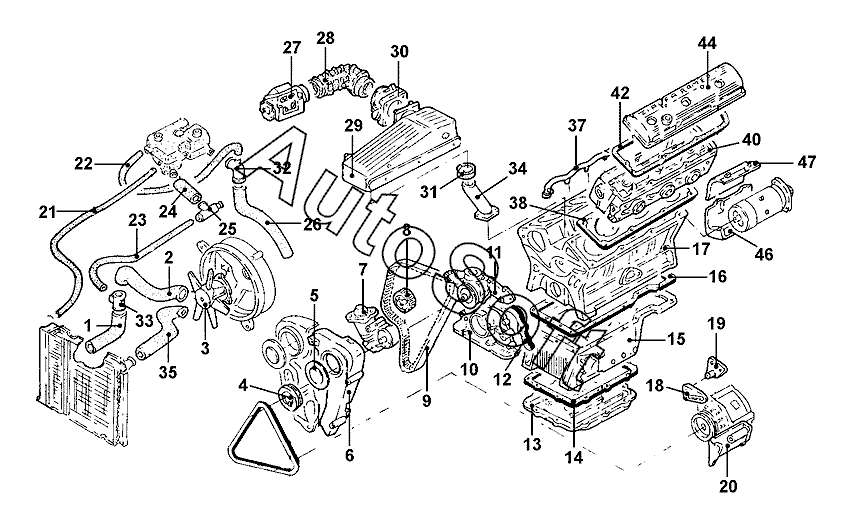

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Шланг водяной нижн. | |
| 2 | 0***4 | Шланг водяной | |
| 3 | 0***8 | Двигатель вентилятора в сборе | |
| 4 | 0***2 | Шкив водяного насоса | |
| 5 | 0***5 | Крышка облицовки лев. | |
| 5 | 0***5 | Крышка облицовки прав. | |
| 6 | 0***5 | Крышка защитная зубчатого ремня лев. | |
| 6 | 0***4 | Крышка защитная зубчатого ремня прав. | |
| 7 | 0***2 | Натяжитель зубчатого ремня | |
| 8 | 0***1 | Колесо промежуточного вала | |
| 9 | 0***6 | Ремень зубчатый | |
| 10 | 0***5 | Крышка | |
| 11 | 0***1 | Насос водяной | |
| 12 | 0***6 | Прокладка крышки | |
| 13 | 0***1 | Поддон масляный, нижн. часть | |
| 14 | 0***2 | Уплотнитель масляного поддона, нижн. часть | |
| 15 | 0***3 | Поддон масляный | |
| 16 | 0***1 | Уплотнитель масляного поддона | |
| 17 | 0***7 | Картер | |
| 18 | 0***2 | Скоба крепления генератора | |
| 19 | 0***8 | Кронштейн генератора | |
| 20 | 0***2 | Кронштейн генератора | |
| 21 | 0***3 | Шланг отводящий | |
| 22 | 0***7 | Шланг перепускной | |
| 23 | 0***4 | Шланг отводящий | |
| 24 | 0***4 | Шланг водяной | |
| 25 | 0***3 | Элемент распределителя | |
| 26 | 0***5 | Шланг водяной | |
| 27 | 0***3 | Расходомер воздуха | |
| 28 | 0***3 | Манжета воздухозаборника | |
| 29 | 0***4 | Коллектор впускной | |
| 30 | 0***6 | Корпус дроссельных заслонок | |
| 31 | 0***9 | Манжета впускной трубы | |
| 32 | 0***9 | Элемент распределителя | |
| 33 | 0***5 | Элемент распределителя | |
| 34 | 0***4 | Труба впускная цилиндра 4 | |
| 34 | 0***4 | Труба впускная цилиндра 5 | |
| 34 | 0***4 | Труба впускная цилиндра 2 | |
| 34 | 0***4 | Труба впускная цилиндра 1 | |
| 34 | 0***4 | Труба впускная цилиндра 6 | |
| 34 | 0***4 | Труба впускная цилиндра 3 | |
| 35 | 0***6 | Шланг водяной верхн. | |
| 37 | 0***2 | Трубка топливная | |
| 37 | 0***5 | Трубка топливная | |
| 38 | 0***7 | Прокладка головки блока цилиндров прав. | |
| 38 | 0***8 | Прокладка головки блока цилиндров лев. | |
| 40 | 0***5 | Головка блока цилиндров лев. | |
| 40 | 0***8 | Головка блока цилиндров прав. | |
| 42 | 0***8 | Прокладка крышки клапана прав. | |
| 42 | 0***9 | Прокладка крышки клапана лев. | |
| 44 | 0***3 | Крышка клапана лев. | |
| 44 | 0***4 | Крышка клапана прав. | |
| 46 | 0***4 | Щиток теплоизолирующий стартера | |
| 47 | 0***4 | Щиток теплоизолирующий стартера |
