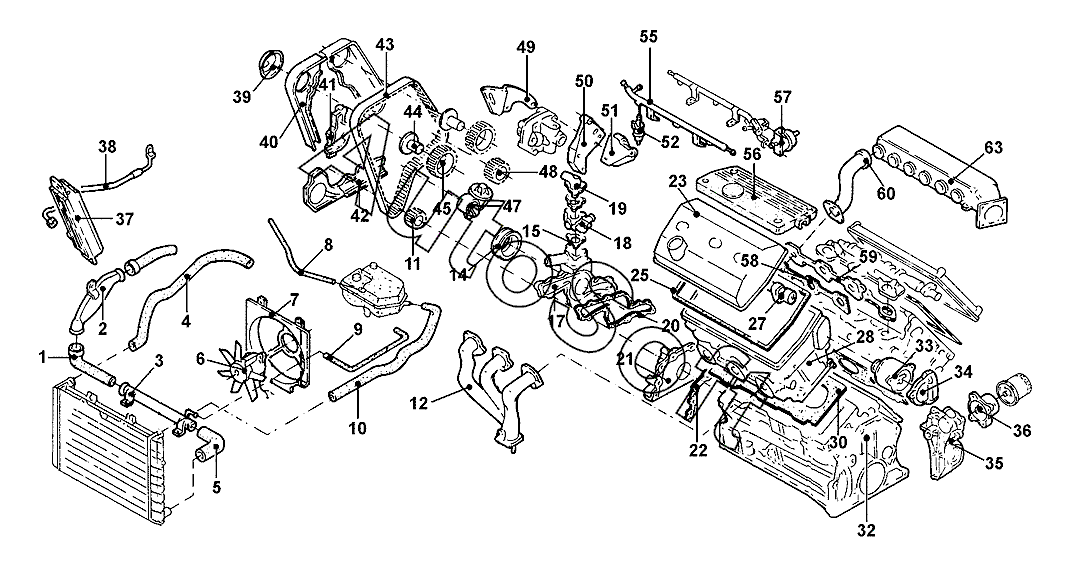

Каталог запасных частей к технике: Alfa Romeo Alfa 164 Quadrifoglio (2012). Детали двигателя (V6)
48
52
52
52
52
52
52
51
50
49
55
47
45
45
44
44
43
42
41
60
27
27
12
12
63
60
60
60
40
60
60
59
59
58
58
57
55
9
19
18
17
15
15
14
11
10
20
8
7
6
5
4
3
3
2
30
40
39
39
36
34
33
32
30
1
28
28
25
25
23
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Шланг водяной нижн. | |
| 2 | 0***9 | Трубка водяная верхн. | |
| 3 | 0***2 | Шланг водяной верхн. | |
| 3 | 0***5 | Трубка водяная нижн. | |
| 4 | 0***6 | Шланг водяной верхн. | |
| 5 | 0***9 | Шланг водяной нижн. | |
| 6 | 0***0 | Двигатель вентилятора в сборе | |
| 7 | 0***4 | Кожух радиатора | |
| 8 | 0***4 | Шланг перепускной | |
| 9 | 0***7 | Шланг водяной нижн. | |
| 10 | 0***0 | Шланг отводящий | |
| 11 | 0***1 | Шестерня ведущая коленчатого вала | |
| 12 | 0***7 | Коллектор выпускной задн. | |
| 12 | 0***8 | Коллектор выпускной передн. | |
| 14 | 0***8 | Шкив водяного насоса | |
| 15 | 0***5 | Уплотнитель проставки верхн. | |
| 15 | 0***6 | Уплотнитель проставки нижн. | |
| 17 | 0***5 | Насос водяной | |
| 18 | 0***5 | Проставка термостата | |
| 19 | 0***2 | Термостат | |
| 20 | 0***4 | Уплотнитель водяного насоса | |
| 21 | 0***6 | Крышка | |
| 22 | 0***6 | Прокладка крышки | |
| 23 | 0***2 | Крышка клапана задн. | |
| 23 | 0***3 | Крышка клапана передн. | |
| 25 | 0***8 | Прокладка крышки клапана задн. | |
| 25 | 0***9 | Прокладка крышки клапана передн. | |
| 27 | 0***3 | Вал распределительный задн. | |
| 27 | 0***4 | Вал распределительный передн. | |
| 28 | 0***2 | Головка блока цилиндров передн. | |
| 28 | 0***5 | Головка блока цилиндров задн. | |
| 30 | 0***6 | Прокладка головки блока цилиндров задн. | |
| 30 | 0***0 | Прокладка головки блока цилиндров передн. | |
| 32 | 0***3 | Картер | |
| 33 | 0***0 | Распределитель зажигания | |
| 34 | 0***0 | Крышка распределителя зажигания | |
| 36 | 0***7 | Фланец масляного фильтра | |
| 39 | 0***5 | Крышка облицовки лев. | |
| 39 | 0***5 | Крышка облицовки прав. | |
| 40 | 0***5 | Крышка защитная зубчатого ремня лев. | |
| 40 | 0***6 | Крышка защитная зубчатого ремня прав. | |
| 41 | 0***3 | Крышка защитная зубчатого ремня нижн. | |
| 42 | 0***4 | Крышка защитная зубчатого ремня нижн. | |
| 43 | 0***6 | Ремень зубчатый | |
| 44 | 0***0 | Втулка распределительного вала передн. | |
| 44 | 0***0 | Втулка распределительного вала задн. | |
| 45 | 0***7 | Шестерня распределительного вала задн. | |
| 45 | 0***7 | Шестерня распределительного вала передн. | |
| 47 | 0***2 | Натяжитель зубчатого ремня | |
| 48 | 0***1 | Колесо промежуточного вала | |
| 49 | 0***7 | Скоба крепления насоса усилителя руля | |
| 50 | 0***0 | Кронштейн насоса усилителя руля | |
| 51 | 0***9 | Кронштейн насоса усилителя руля | |
| 52 | 0***5 | Форсунка топливная цилиндра 1 | |
| 52 | 0***5 | Форсунка топливная цилиндра 6 | |
| 52 | 0***5 | Форсунка топливная цилиндра 5 | |
| 52 | 0***5 | Форсунка топливная цилиндра 2 | |
| 52 | 0***5 | Форсунка топливная цилиндра 3 | |
| 52 | 0***5 | Форсунка топливная цилиндра 4 | |
| 55 | 0***0 | Трубка топливная лев. | |
| 55 | 0***5 | Трубка топливная прав. | |
| 57 | 0***8 | Регулятор давления | |
| 58 | 0***1 | Прокладка впускного коллектора прав. | |
| 58 | 0***1 | Прокладка впускного коллектора лев. | |
| 59 | 0***5 | Коллектор впускной лев. | |
| 59 | 0***5 | Коллектор впускной прав. | |
| 60 | 0***2 | Труба впускная цилиндра 2 | |
| 60 | 0***2 | Труба впускная цилиндра 4 | |
| 60 | 0***2 | Труба впускная цилиндра 6 | |
| 60 | 0***3 | Труба впускная цилиндра 1 | |
| 60 | 0***3 | Труба впускная цилиндра 3 | |
| 60 | 0***3 | Труба впускная цилиндра 5 | |
| 63 | 0***1 | Корпус воздухозаборника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
