Каталог запасных частей к технике: Volkswagen New Beetle TDI en vogue (2012). Передняя часть кузова: панель передка, лонжероны, арки колес
1
2
4
6
7
9
10
10
12
12
13
14
15
15
16
16
17
18
19
20
20
22
22
23
23
24
11
11
17
21
21
3
3
5
9
13

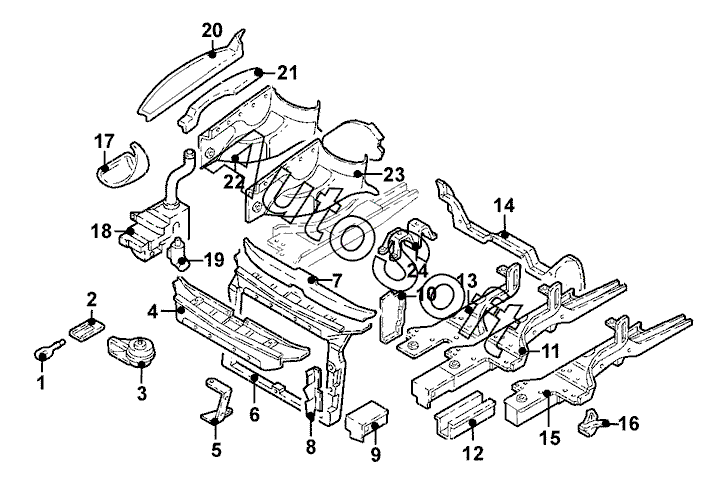

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***A | Проушина буксирная передн. прав. | |
| 2 | 1***7 | Кронштейн буксирной проушины | |
| 3 | 1***1 | Сигнал звуковой низкого тона | |
| 3 | 1***3 | Сигнал звуковой высокого тона | |
| 4 | 1***H | Соединитель передн. | |
| 5 | 1***9 | Кронштейн звукового сигнала | |
| 6 | 1***C | Кронштейн передн. | |
| 7 | 1***A | Опора кронштейна верхн. | |
| 9 | 1***C | Надставка лонжерона лев. | |
| 9 | 1***D | Надставка лонжерона прав. | |
| 10 | 1***C | Кронштейн фары лев. | |
| 10 | 1***A | Кронштейн фары прав. | |
| 11 | 1***D | Лонжерон передн. лев. | |
| 11 | 1***E | Лонжерон передн. прав. | |
| 12 | 1***B | Лонжерон лев. передн. часть | |
| 12 | 1***B | Лонжерон прав. передн. часть | |
| 13 | 1***8 | Заглушка лонжерона прав. | |
| 13 | 1***C | Заглушка лонжерона лев. | |
| 14 | 1***A | Рама поперечины | |
| 15 | 8***1 | Лонжерон передн. лев. | |
| 15 | 8***2 | Лонжерон передн. прав. | |
| 16 | 1***C | Кронштейн лонжерона лев. | |
| 16 | 1***C | Кронштейн лонжерона прав. | |
| 17 | 1***H | Кронштейн фары лев. | |
| 17 | 1***E | Кронштейн фары прав. | |
| 18 | 1***L | Бачок омывателя | |
| 19 | 1***1 | Насос омывателя | |
| 20 | 1***D | Лонжерон арки передн. лев. колеса верхн. | |
| 20 | 1***E | Лонжерон арки передн. прав. колеса верхн. | |
| 21 | 1***H | Перегородка лонжерона передн. лев. | |
| 21 | 1***J | Перегородка лонжерона передн. прав. | |
| 22 | 1***C | Арка колеса лев. передн. часть | |
| 22 | 1***B | Арка колеса прав. передн. часть | |
| 23 | 1***A | Арка передн. колеса лев. | |
| 23 | 1***A | Арка передн. колеса прав. | |
| 24 | 1***A | Кронштейн опоры двигателя |
