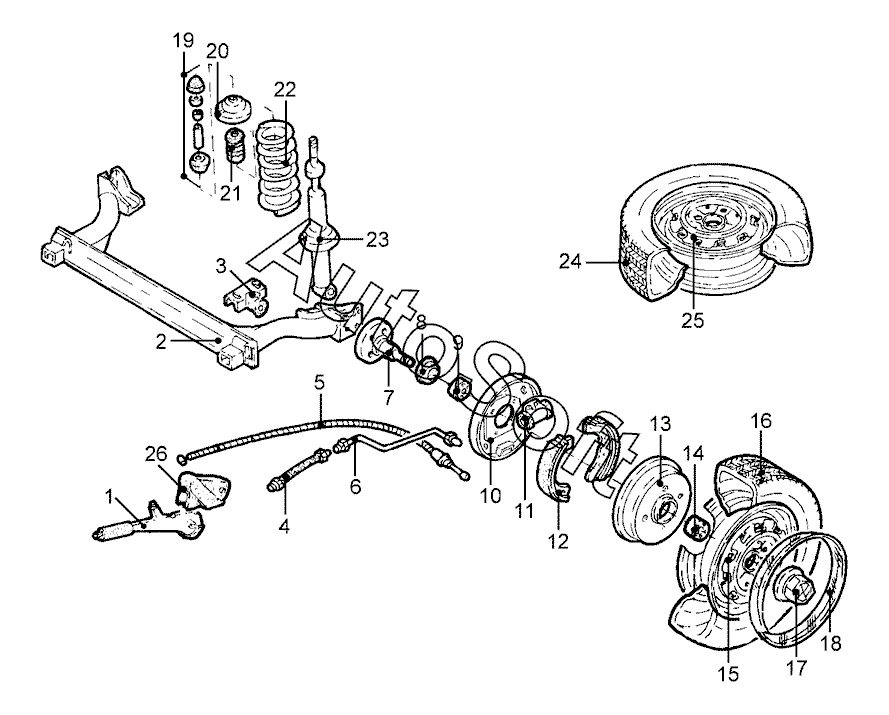

Каталог запасных частей к технике: Volkswagen Scirocco Scala Mit Sportpaket (2012). Ходовая часть 3
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
16
16
19
21
21
22
22
23
23
26
20
20
24
25
15
15
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***C | Рычаг ручного тормоза | |
| 2 | 1***C | Картер задн. моста | |
| 3 | 1***7 | Опора задн. моста прав. | |
| 3 | 1***7 | Опора задн. моста лев. | |
| 4 | 4***A | Шланг тормозной задн. прав. | |
| 4 | 4***A | Шланг тормозной задн. лев. | |
| 5 | 1***C | Трос привода ручного тормоза прав. | |
| 5 | 1***C | Трос привода ручного тормоза лев. | |
| 6 | 1***D | Трубопровод задн. тормоза прав. | |
| 6 | 1***D | Трубопровод задн. тормоза лев. | |
| 7 | 3***7 | Цапфа оси задн. прав. | |
| 7 | 3***7 | Цапфа оси задн. лев. | |
| 8 | 3***B | Кольцо уплотнительное задн. прав. | |
| 8 | 3***B | Кольцо уплотнительное задн. лев. | |
| 9 | 3***F | Подшипник ступицы задн. колеса прав. внутр. | |
| 9 | 3***F | Подшипник ступицы задн. колеса лев. внутр. | |
| 10 | 6***A | Щит задн. тормоза лев. | |
| 10 | 6***A | Щит задн. тормоза прав. | |
| 11 | 6***3 | Цилиндр тормозной задн. прав. | |
| 11 | 6***3 | Цилиндр тормозной задн. лев. | |
| 12 | 8***X | К-кт тормозных колодок восстановл. | |
| 13 | 1***B | Барабан тормозной задн. прав. | |
| 13 | 1***B | Барабан тормозной задн. лев. | |
| 14 | 3***B | Подшипник ступицы задн. колеса прав. наружн. | |
| 14 | 3***B | Подшипник ступицы задн. колеса лев. наружн. | |
| 15 | 1***U | Диск задн. прав. колеса алюмин. | |
| 15 | 1***U | Диск задн. лев. колеса алюмин. | |
| 16 | 1***H | Шина задн. прав. | |
| 16 | 1***H | Шина задн. лев. | |
| 17 | 3***C | Колпак декоративный задн. прав. колеса | |
| 17 | 3***C | Колпак декоративный задн. лев. колеса | |
| 18 | 1***L | Кольцо декоративное задн. прав. колеса | |
| 18 | 1***L | Кольцо декоративное задн. лев. колеса | |
| 19 | 1***3 | Кольцо опоры задн. амортизатора нижн. | |
| 20 | 8***3 | Тарелка пружины прав. верхн. | |
| 20 | 8***3 | Тарелка пружины лев. верхн. | |
| 21 | 1***A | Буфер задн. прав. | |
| 21 | 1***A | Буфер задн. лев. | |
| 22 | 5***2 | Пружина витая задн. прав. | |
| 22 | 5***2 | Пружина витая задн. лев. | |
| 23 | 1***P | Амортизатор задн. прав. | |
| 23 | 1***P | Амортизатор задн. лев. | |
| 24 | T***N | Шина запасного колеса | |
| 25 | 1***C | Диск запасного колеса | |
| 26 | 1***9 | Чехол защитный рычага тормоза |
