Каталог запасных частей к технике: Volkswagen Passat Variant TDI GT (2012). Ходовая часть 4
4
6
7
10
10
11
11
12
13
13
14
14
15
15
16
16
17
17
19
19
20
20
21
22
23
23
24
25
25
26
26
27
27
29
29
30
30
31
31
32
33
8
8
9
9
1
1
2
18
18
3
28
28
5
5

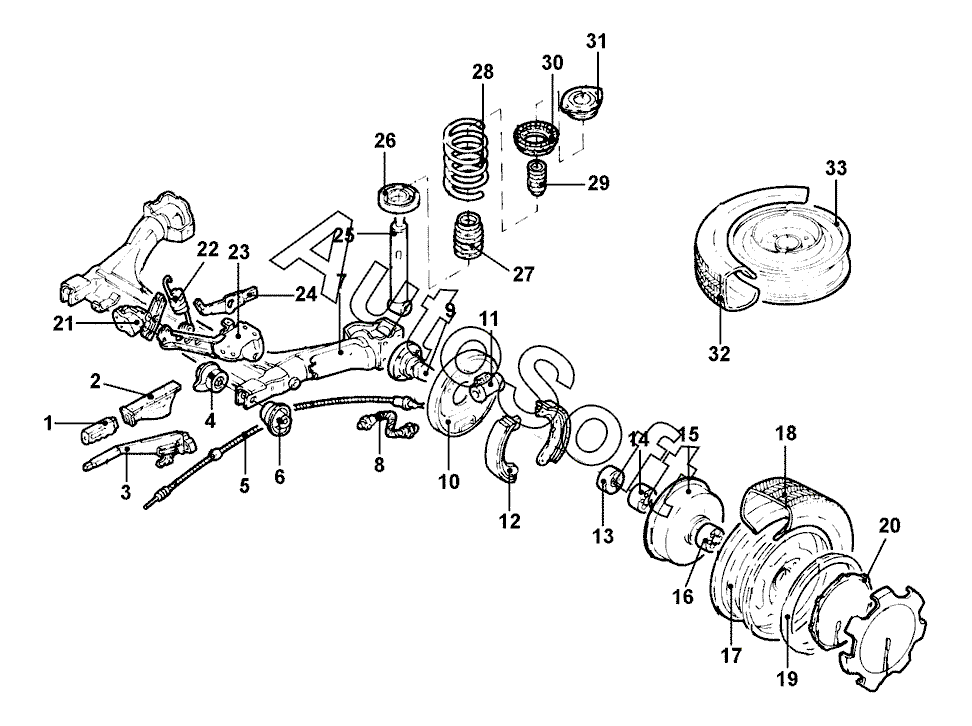

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***X | Рукоятка рычага ручного тормоза | |
| 1 | 3***C | Рукоятка рычага ручного тормоза | |
| 2 | 3***C | Чехол защитный рычага переключения | |
| 3 | 3***C | Рычаг ручного тормоза | |
| 4 | 3***1 | Опора внутр. | |
| 5 | 3***C | Тяга привода тормоза задн. прав. | |
| 5 | 3***C | Тяга привода тормоза задн. лев. | |
| 6 | 3***1 | Опора наружн. | |
| 7 | 3***1 | Картер задн. моста | |
| 8 | 8***A | Шланг тормозной задн. прав. | |
| 8 | 8***A | Шланг тормозной задн. лев. | |
| 9 | 3***7 | Цапфа оси задн. лев. | |
| 9 | 3***8 | Цапфа оси задн. прав. | |
| 10 | 3***E | Щит тормоза лев. | |
| 10 | 3***E | Щит тормоза прав. | |
| 11 | 3***3 | Цилиндр колесный задн. тормоза прав. | |
| 11 | 3***3 | Цилиндр колесный задн. тормоза лев. | |
| 12 | 3***X | К-кт задн. тормозных колодок восстановл. | |
| 13 | 3***B | Уплотнитель вала прав. внутр. | |
| 13 | 3***B | Уплотнитель вала лев. внутр. | |
| 14 | 3***F | Роликоподшипник конический прав. внутр. | |
| 14 | 3***F | Роликоподшипник конический лев. внутр. | |
| 15 | 3***5 | Барабан тормозной задн. прав. | |
| 15 | 3***5 | Барабан тормозной задн. лев. | |
| 16 | 3***B | Роликоподшипник конический прав. наружн. | |
| 16 | 3***B | Роликоподшипник конический лев. наружн. | |
| 17 | 3***Q | Диск задн. прав. колеса | |
| 17 | 3***Q | Диск задн. лев. колеса | |
| 18 | 2***V | Шина задн. прав. | |
| 18 | 2***V | Шина задн. лев. | |
| 19 | 3***L | Кольцо декоративное задн. прав. колеса | |
| 19 | 3***L | Кольцо декоративное задн. лев. колеса | |
| 20 | 3***L | Колпак декоративный задн. прав. колеса | |
| 20 | 3***L | Колпак декоративный задн. лев. колеса | |
| 21 | 3***1 | Регулятор давления тормозов | |
| 22 | 3***9 | Пружина возвратная | |
| 23 | 3***A | Кронштейн опоры лев. | |
| 23 | 3***6 | Кронштейн опоры прав. | |
| 24 | 3***7 | Кронштейн регулятора давления тормозов | |
| 25 | 3***S | Амортизатор задн. прав. | |
| 25 | 3***S | Амортизатор задн. лев. | |
| 26 | 3***3 | Тарелка пружины прав. нижн. | |
| 26 | 3***3 | Тарелка пружины лев. нижн. | |
| 27 | 3***5 | Чехол гофрированный задн. прав. | |
| 27 | 3***5 | Чехол гофрированный задн. лев. | |
| 28 | 3***D | Пружина витая задн. прав. | |
| 28 | 3***D | Пружина витая задн. лев. | |
| 29 | 3***B | Буфер задн. прав. | |
| 29 | 3***B | Буфер задн. лев. | |
| 30 | 3***B | Опора рессоры прав. верхн. | |
| 30 | 3***B | Опора рессоры лев. верхн. | |
| 31 | 3***A | Тарелка пружины прав. верхн. | |
| 31 | 3***A | Тарелка пружины лев. верхн. | |
| 32 | T***M | Шина запасного колеса | |
| 33 | 1***C | Диск запасного колеса |
