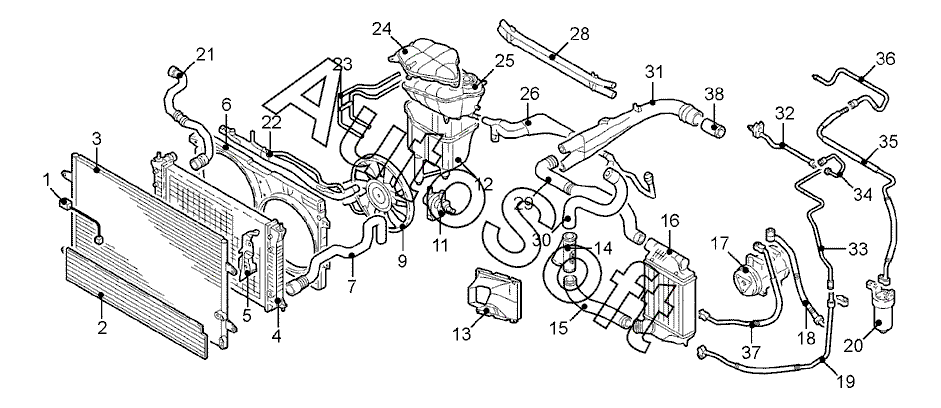

Каталог запасных частей к технике: Volkswagen Phaeton 5.0 V10 TDI 4Motion (4 места) (2012). Двигатель/ Система охлаждения 1
1
2
3
4
5
5
6
7
7
9
9
11
13
13
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
28
29
29
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***A | Датчик наружн. температуры | |
| 2 | 3***6 | Решетка защитная | |
| 3 | 3***G | Конденсатор | |
| 4 | 3***A | Радиатор жидкостного охлаждения | |
| 5 | 3***D | Воздуховод лев. | |
| 5 | 3***A | Воздуховод прав. | |
| 6 | 3***J | Кожух вентилятора | |
| 7 | 3***E | Шланг водяной нижн. | |
| 7 | 3***S | Шланг водяной верхн. | |
| 9 | 3***F | Электровентилятор лев. | |
| 9 | 3***G | Электровентилятор прав. | |
| 11 | 3***E | Насос водяной дополнительный | |
| 13 | 3***A | Воздуховод охладителя наддувочного воздуха лев. | |
| 13 | 3***8 | Воздуховод охладителя наддувочного воздуха прав. | |
| 15 | 3***J | Шланг охладителя наддувочного воздуха прав. нижн. | |
| 15 | 3***K | Шланг охладителя наддувочного воздуха лев. нижн. | |
| 16 | 3***3 | Охладитель наддувочного воздуха лев. | |
| 16 | 3***4 | Охладитель наддувочного воздуха прав. | |
| 17 | 3***G | Компрессор | |
| 18 | 3***S | Шланг бачка и компрессора | |
| 19 | 3***R | Шланг испарителя и конденсатора | |
| 20 | 3***D | Баллон осушителя | |
| 21 | 3***T | Шланг водяной прав. | |
| 22 | 3***N | Труба охлаждающая передн. | |
| 23 | 3***N | Труба водяная расширительного бачка | |
| 24 | 3***B | Бачок расширительный дополнительный | |
| 25 | 3***H | Бачок расширительный | |
| 26 | 3***A | Шланг расширительного бачка нижн. | |
| 26 | 3***R | Шланг расширительного бачка верхн. | |
| 28 | 3***Q | Труба водяная отопителя | |
| 29 | 3***B | Шланг охладителя наддувочного воздуха прав. верхн. | |
| 29 | 3***C | Шланг охладителя наддувочного воздуха лев. верхн. | |
| 32 | 3***9 | Труба испарителя/конденсатора | |
| 33 | 3***P | Труба испарителя/конденсатора | |
| 34 | 3***A | Труба испарителя/конденсатора | |
| 35 | 3***K | Шланг бачка и испарителя | |
| 36 | 3***B | Шланг бачка и испарителя | |
| 37 | 3***A | Шланг компрессора и конденсатора |
