Каталог запасных частей к технике: Volkswagen Phaeton 3.2 V6 4Motion Langer Radstand (5 мест) (2012). Кузов 10
1
2
4
5
5
6
7
8
8
9
10
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
21
22
23
23
24
26
26
27
28
28
29
30
31
32
33
33
34
35
37
38
40
36
39
3
20
24

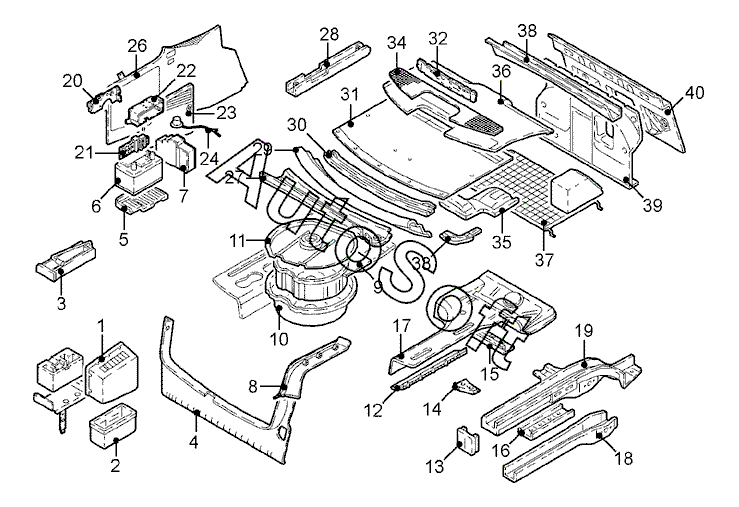

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***N | Резервуар багажника | |
| 2 | 3***N | Отделение для вещей задн. прав. | |
| 3 | 3***E | Домкрат | |
| 4 | 3***N | Облицовка кронштейна | |
| 5 | 3***G | Консоль аккумуляторной батареи лев. | |
| 5 | 3***G | Консоль аккумуляторной батареи | |
| 6 | 0***E | Батарея аккумуляторная 12V 85AH | |
| 7 | 3***A | Блок предохранителей | |
| 8 | 3***N | Облицовка водосточного желоба задн. лев. | |
| 8 | 3***N | Облицовка водосточного желоба задн. прав. | |
| 9 | 3***E | Опора запасного колеса | |
| 10 | 3***T | Платформа для запасного колеса | |
| 11 | 3***D | Облицовка платформы для запасного колеса | |
| 12 | 3***B | Опора задн. лев. | |
| 12 | 3***B | Опора задн. прав. | |
| 13 | 3***B | Накладка задн. лонжерона лев. | |
| 13 | 3***B | Накладка задн. лонжерона прав. | |
| 14 | 3***C | Консоль задн. лев. лонжерона | |
| 14 | 3***C | Консоль задн. прав. лонжерона | |
| 15 | 3***B | Поперечина задн. | |
| 16 | 3***A | Основание задн. лев. | |
| 16 | 3***C | Основание задн. прав. | |
| 17 | 3***A | Основание задн. лев. | |
| 17 | 3***A | Основание задн. прав. | |
| 18 | 3***8 | Лонжерон задн. прав. (часть) | |
| 18 | 3***A | Лонжерон задн. лев. (часть) | |
| 19 | 3***D | Лонжерон задн. лев. | |
| 19 | 3***D | Лонжерон задн. прав. | |
| 20 | 3***F | Кронштейн блока реле | |
| 21 | 3***B | Опора реле | |
| 22 | 3***Q | Блок реле | |
| 23 | 3***5 | Облицовка задн. лев. | |
| 23 | 3***5 | Облицовка задн. прав. | |
| 24 | 3***B | Провод "массы" лев. | |
| 24 | 3***D | Провод от аккумуляторной батареи к стартеру | |
| 26 | 3***5 | Облицовка багажника лев. | |
| 26 | 3***5 | Облицовка багажника прав. | |
| 27 | 3***N | Облицовка водосточного желоба задн. средн. | |
| 28 | 3***A | Кронштейн облицовки лев. | |
| 28 | 3***A | Кронштейн облицовки прав. | |
| 29 | 3***D | Поперечина стекла задка | |
| 30 | 3***A | Поперечина панели задка задн. | |
| 31 | 3***5 | Облицовка багажника верхн. | |
| 32 | 3***R | Усилитель антенны | |
| 33 | 3***A | Усилитель уплотнительного канала задн. лев. | |
| 33 | 3***A | Усилитель уплотнительного канала задн. прав. | |
| 34 | 3***R | Воздуховод полки для вещей за задн. сиденьем | |
| 35 | 3***6 | Распорка панели задка средн. | |
| 36 | 3***2 | Облицовка полки для вещей за задн. сиденьем | |
| 37 | 3***9 | Сетка для вещей | |
| 38 | 3***8 | Поперечина задка | |
| 39 | 3***5 | Облицовка задка | |
| 40 | 3***B | Панель задка |
