Каталог запасных частей к технике: Volkswagen Multivan 253 S92 (2012). Ходовая часть 2
1
2
2
3
4
5
6
7
9
9
10
11
11
13
13
14
14
15
15
17
17
18
18
19
19
20
21
21
23
23
24
24
25
25
26
27
29
30
31
32
32
33
34
35
35
37
38
39
39
40
40
41
41
42
42
43
43
44
44
45
46
46
47
47
48
48
49
50
8
12
12
22
22
36
36
28
16
16

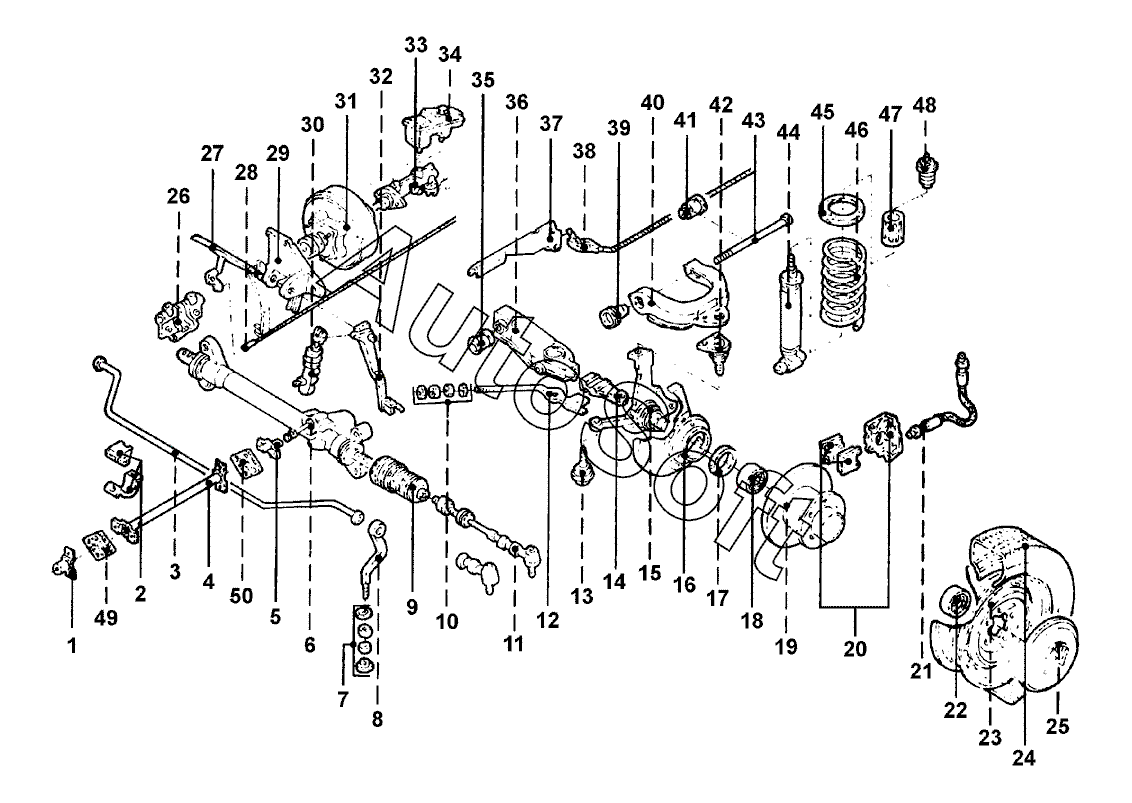

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***D | Фланец промежуточный | |
| 2 | 2***A | Скоба крепления стабилизатора прав. внутр. | |
| 2 | 2***A | Скоба крепления стабилизатора лев. внутр. | |
| 3 | 2***5 | Стабилизатор передн. | |
| 4 | 2***3 | Вал рулевого управления промежуточный | |
| 5 | 2***D | Фланец промежуточный | |
| 6 | 2***1 | Механизм рулевой | |
| 7 | 4***X | Кольцо амортизатора | |
| 8 | 2***A | Опора стабилизатора | |
| 9 | 2***A | Манжета пылезащитная прав. | |
| 9 | 2***A | Манжета пылезащитная лев. | |
| 10 | 2***5 | Опора тяги | |
| 11 | 2***3 | Тяга поперечная прав. в сборе | |
| 11 | 2***3 | Тяга поперечная лев. в сборе | |
| 12 | 2***A | Тяга прав. | |
| 12 | 2***A | Тяга лев. | |
| 13 | 2***7 | Шарнир независимой подвески прав. нижн. | |
| 13 | 2***7 | Шарнир независимой подвески лев. нижн. | |
| 14 | 2***7 | Кронштейн шарнира независимой подвески лев. | |
| 14 | 2***8 | Кронштейн шарнира независимой подвески прав. | |
| 15 | 2***E | Кулак поворотный передн. лев. | |
| 15 | 2***E | Кулак поворотный передн. прав. | |
| 16 | 2***C | Щит передн. тормоза прав. | |
| 16 | 2***C | Щит передн. тормоза лев. | |
| 17 | 2***A | Кольцо уплотнительное передн. прав. | |
| 17 | 2***A | Кольцо уплотнительное передн. лев. | |
| 18 | 1***C | Подшипник ступицы передн. колеса прав. внутр. | |
| 18 | 1***C | Подшипник ступицы передн. колеса лев. внутр. | |
| 19 | 2***A | Диск тормозной и ступица прав. | |
| 19 | 2***A | Диск тормозной и ступица лев. | |
| 20 | 2***X | К-кт тормозных суппортов восстановл. | |
| 21 | 2***A | Шланг тормозной передн. прав. | |
| 21 | 2***A | Шланг тормозной передн. лев. | |
| 22 | 2***B | Подшипник ступицы передн. колеса прав. наружн. | |
| 22 | 2***B | Подшипник ступицы передн. колеса лев. наружн. | |
| 23 | 2***H | Диск передн. прав. колеса | |
| 23 | 2***H | Диск передн. лев. колеса | |
| 24 | 1***Q | Шина передн. прав. колеса | |
| 24 | 1***Q | Шина передн. лев. колеса | |
| 25 | 2***1 | Колпак передн. прав. колеса | |
| 25 | 2***1 | Колпак передн. лев. колеса | |
| 26 | 2***1 | Устр-во для понижения тормозного давления | |
| 27 | 2***C | Педаль акселератора | |
| 28 | 2***S | Тяга управления дроссельной заслонкой | |
| 29 | 2***B | Кронштейн педали | |
| 30 | 2***A | Датчик цилиндра выключения сцепления | |
| 31 | 2***5 | Усилитель тормоза | |
| 32 | 2***D | Педаль тормоза | |
| 32 | 2***A | Педаль сцепления | |
| 33 | 2***C | Цилиндр тормозной главный | |
| 34 | 2***S | Бачок расширительный | |
| 35 | 2***3 | Втулка опоры прав. нижн. | |
| 35 | 2***3 | Втулка опоры лев. нижн. | |
| 36 | 2***F | Рычаг поперечный передн. лев. нижн. | |
| 36 | 2***F | Рычаг поперечный передн. прав. нижн. | |
| 37 | 2***3 | Рычаг ручного тормоза | |
| 38 | 2***D | Трос привода ручного тормоза передн. | |
| 39 | 2***7 | Втулка подушки прав. верхн. | |
| 39 | 2***7 | Втулка подушки лев. верхн. | |
| 40 | 2***B | Рычаг поперечный передн. прав. верхн. | |
| 40 | 2***B | Рычаг поперечный передн. лев. верхн. | |
| 41 | 2***7 | Втулка подушки прав. верхн. | |
| 41 | 2***7 | Втулка подушки лев. верхн. | |
| 42 | 2***1 | Шарнир поворотного рычага прав. верхн. | |
| 42 | 2***1 | Шарнир поворотного рычага лев. верхн. | |
| 43 | 2***A | Болт крепления цилиндра прав. верхн | |
| 43 | 2***A | Болт крепления цилиндра лев. верхн. | |
| 44 | 2***J | Амортизатор передн. прав. | |
| 44 | 2***J | Амортизатор передн. лев. | |
| 45 | 2***A | Опора пружины | |
| 46 | 2***2 | Пружина витая передн. прав. | |
| 46 | 2***2 | Пружина витая передн. лев. | |
| 47 | 1***C | Труба защитная амортизатора прав. | |
| 47 | 1***C | Труба защитная амортизатора лев. | |
| 48 | 2***E | Пружина амортизатора дополнительная прав. | |
| 48 | 2***E | Пружина амортизатора дополнительная лев. | |
| 49 | 2***B | Диск шарнира | |
| 50 | 2***B | Диск шарнира |
