Каталог запасных частей к технике: Volkswagen Transporter T5 7JD1B2/WF2 (2012). Кузов 2
30
24
24
25
25
26
26
27
27
28
28
29
29
30
23
32
32
32
32
35
36
37
38
39
40
41
42
17
11
1
2
3
4
5
6
6
7
7
9
10
11
11
1
11
14
15
16
16
18
19
20
21
21
22
22
23

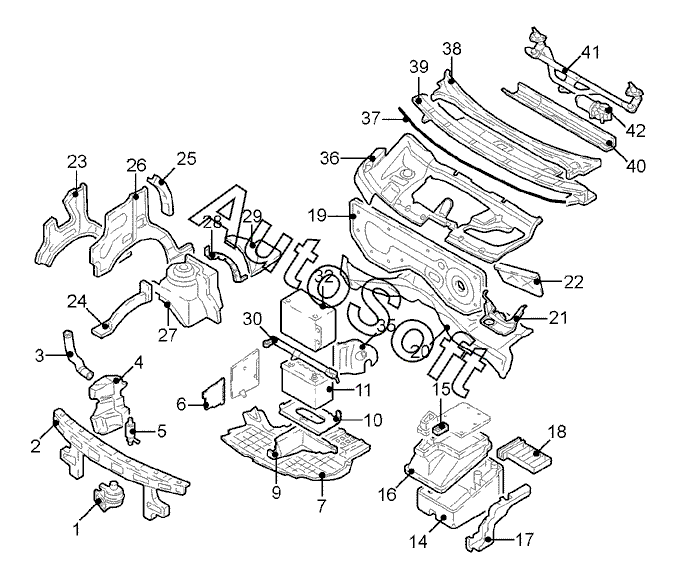

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***D | Сигнал звуковой высокого тона | |
| 1 | 7***1 | Сигнал звуковой низкого тона | |
| 2 | 7***8 | Кронштейн передн. | |
| 3 | 7***B | Горловина наливная бачка | |
| 4 | 7***M | Бачок омывателя | |
| 5 | 1***1 | Насос омывателя | |
| 6 | 7***5 | Облицовка аккумуляторной батареи передн. | |
| 6 | 7***9 | Облицовка аккумуляторной батареи средн. | |
| 7 | 7***F | Шумоизоляция двигателя | |
| 7 | 7***B | Шумоизоляция | |
| 9 | 7***A | Кронштейн аккумуляторной батареи | |
| 10 | 7***E | Консоль аккумуляторной батареи | |
| 11 | 0***D | Батарея аккумуляторная 12V 61AH | |
| 11 | 0***F | Батарея аккумуляторная 12V 72AH | |
| 11 | 0***G | Батарея аккумуляторная 12V 80AH | |
| 11 | 0***H | Батарея аккумуляторная 12V 95AH | |
| 14 | 7***6 | Блок предохранителей нижн. | |
| 15 | 7***A | Опора верхн. | |
| 16 | 7***A | Блок предохранителей верхн. | |
| 16 | 7***0 | Крышка блока предохранителей верхн. | |
| 17 | 7***A | Воздуховод | |
| 18 | 7***A | Опора нижн. | |
| 19 | 7***S | Щиток передка | |
| 20 | 7***F | Щиток передка | |
| 21 | 7***D | Щиток передка лев. нижн. часть | |
| 21 | 7***B | Щиток передка прав. нижн. часть | |
| 22 | 7***A | Крышка щитка передка лев. | |
| 22 | 7***8 | Крышка щитка передка прав. | |
| 23 | 7***3 | Усилитель передн. лев. стойки нижн. внутр. | |
| 23 | 7***4 | Усилитель передн. прав. стойки нижн. внутр. | |
| 24 | 7***C | Арка передн. колеса лев. передн. часть | |
| 24 | 7***B | Арка передн. колеса прав. передн. часть | |
| 25 | 7***B | Заглушка арки передн. лев. колеса | |
| 25 | 7***B | Заглушка арки задн. прав. колеса | |
| 26 | 7***B | Боковина лев. верхн. внутр. часть | |
| 26 | 7***B | Боковина прав. передн. внутр. часть | |
| 27 | 7***C | Кронштейн стойки амортизатора передн. лев. | |
| 27 | 7***C | Кронштейн стойки амортизатора передн. прав. | |
| 28 | 7***J | Усилитель арки передн. лев. колеса задн. | |
| 28 | 7***J | Усилитель арки передн. прав. колеса задн. | |
| 29 | 7***B | Арка передн. колеса лев. задн. часть | |
| 29 | 7***B | Арка передн. колеса прав. задн. часть | |
| 30 | 7***B | Провод "массы" | |
| 30 | 7***E | Провод от аккумуляторной батареи к стартеру | |
| 32 | 1***A | Облицовка аккумуляторной батареи | |
| 32 | 1***B | Облицовка аккумуляторной батареи | |
| 32 | 1***C | Облицовка аккумуляторной батареи | |
| 32 | 1***D | Облицовка аккумуляторной батареи | |
| 35 | 7***9 | Облицовка аккумуляторной батареи задн. | |
| 36 | 7***B | Облицовка двигателя | |
| 37 | 7***D | Уплотнитель щитка передка | |
| 38 | 7***9 | Облицовка панели/щитка передка верхн. | |
| 39 | 7***A | Обтекатель с щитком передка | |
| 40 | 7***A | Щиток передка | |
| 41 | 7***3 | Рама стеклоочистителя | |
| 42 | 7***3 | Двигатель передн. стеклоочистителя |
