Каталог запасных частей к технике: BMW i3 60Ah I3I01 АКПП (2013). Трубопроводы хладагента Пд
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
23
23
23
23
24
24
24
24
25
25
25
25
26
26
26
26
27
27
27
27
27
27
27
27
27
27
27
27
27
27
28
28
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
31
31
32
32
32
32
32
32
32
32
33
33
33
33

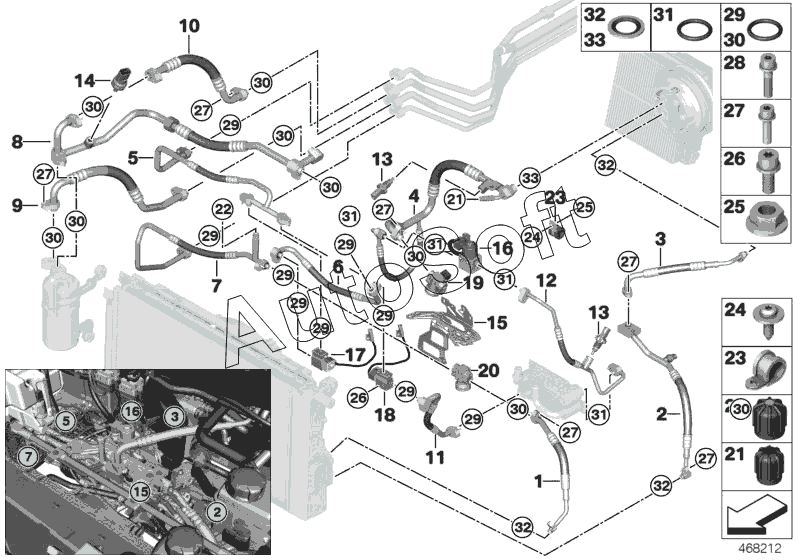

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Напорный трубопровод Пд | |
| 2 | 6***2 | Впускной трубопровод Пд | |
| 3 | 6***5 | Напорный трубопровод Пд | |
| 4 | 6***6 | Впускной трубопровод Пд | |
| 4 | 6***7 | Впускной трубопровод Пд | |
| 5 | 6***4 | Напорный трубопровод Пд | |
| 6 | 6***6 | Напорный трубопровод Пд | |
| 7 | 6***8 | Напорный трубопровод Пд | |
| 7 | 6***9 | Напорный трубопровод Пд | |
| 7 | 6***2 | Напорный трубопровод Пд | |
| 7 | 6***3 | Напорный трубопровод Пд | |
| 8 | 6***8 | Впускной трубопровод Пд | |
| 9 | 6***9 | Впускной трубопровод Пд | |
| 9 | 6***4 | Впускной трубопровод Пд | |
| 10 | 6***1 | Впускной трубопровод Пд | |
| 11 | 6***5 | Напорный трубопровод Пд | |
| 12 | 6***7 | Напорный трубопровод Пд | |
| 13 | 6***8 | Датчик температуры хладагент | |
| 14 | 6***6 | Датчик низкого давления | |
| 15 | 6***5 | Держатель трубопровода кондиционера | |
| 16 | 6***9 | Электрический расширительный клапан | |
| 17 | 6***0 | Запорный клапан хладагента | |
| 18 | 6***1 | Запорный клапан хладагента | |
| 19 | 6***2 | Запорный клапан хладагента | |
| 20 | 6***3 | Запорный клапан хладагента | |
| 21 | 0***8 | Заглушка впускного трубопровода | |
| 21 | 6***7 | Заглушка впускного трубопровода | |
| 22 | 0***9 | Заглушка напорного трубопровода | |
| 22 | 6***8 | Заглушка напорного трубопровода | |
| 23 | 6***2 | Хомут | |
| 24 | 0***1 | Винт | |
| 25 | 0***4 | Гайка шестигранная | |
| 26 | 0***9 | Болт Torx с шайбой | |
| 27 | 0***5 | Винт ISA | |
| 28 | 0***7 | Болт Isa с шайбой | |
| 29 | 6***8 | Уплотнительное кольцо | |
| 30 | 6***9 | Уплотнительное кольцо | |
| 31 | 6***0 | Уплотнительное кольцо | |
| 32 | 6***1 | Уплотнительное кольцо | |
| 33 | 6***2 | Уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
