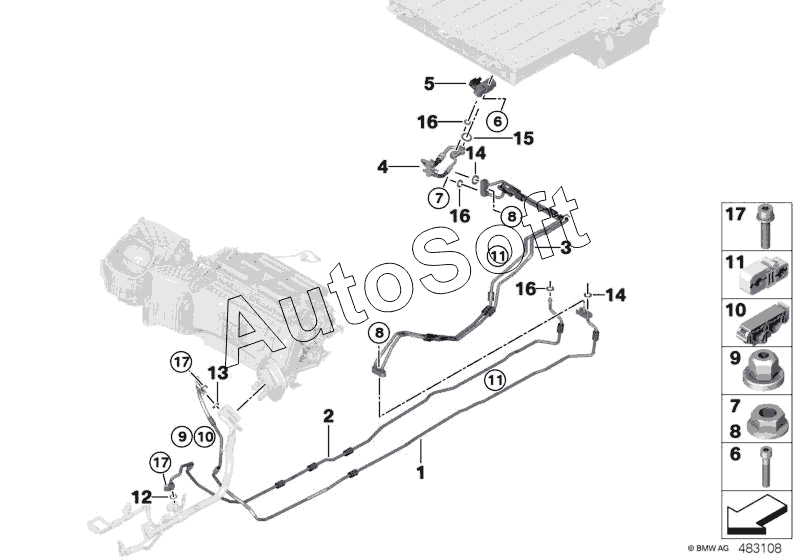

Каталог запасных частей к технике: BMW 330e 3'F30LCI N (2015). Трубопроводы хладагента под днищем
1
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
12
12
13
13
14
14
14
14
15
15
16
16
16
16
16
16
17
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Впускной трубопр. под днищем ч. 1 | |
| 2 | 6***6 | Трубопровод хладагента | |
| 3 | 6***7 | Трубопровод хладагента,сдвоенная трубка | |
| 4 | 6***8 | Трубопровод хладагента,сдвоенная трубка | |
| 5 | 6***6 | Электрический расширительный клапан | |
| 6 | 0***5 | Винт ISA | |
| 7 | 0***4 | Гайка шестигранная | |
| 8 | 0***4 | Гайка шестигранная | |
| 9 | 1***7 | Пластмассовая гайка | |
| 10 | 1***8 | Зажим провода, двойной | |
| 11 | 6***3 | Зажим | |
| 12 | 6***9 | Уплотнительное кольцо | |
| 13 | 6***1 | Уплотнительное кольцо | |
| 14 | 6***8 | Уплотнительное кольцо | |
| 15 | 6***9 | Уплотнительное кольцо | |
| 16 | 6***0 | Уплотнительное кольцо | |
| 17 | 1***2 | Болт Isa с шайбой |
