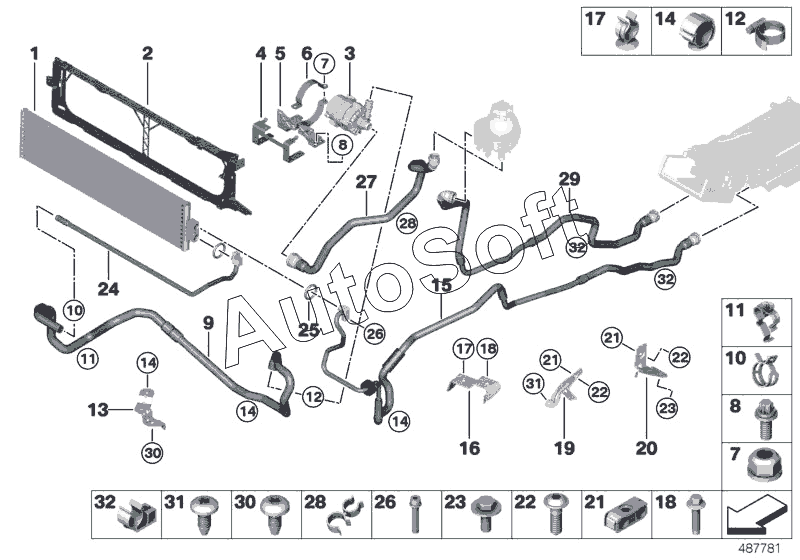

Каталог запасных частей к технике: BMW Hybrid 5 5'F10LCI N (2013). Контур сист.охл.электроники электромаш.
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
20
20
21
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
24
24
25
25
26
26
26
26
27
27
28
28
28
28
29
29
30
30
30
30
31
31
31
31
32
32
32
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Система охлаждения | |
| 2 | 1***9 | Кронштейн радиатора | |
| 3 | 1***4 | Дополнительный насос ОЖ | |
| 4 | 1***4 | Удерживающая скоба | |
| 5 | 1***2 | Кронштейн дополнительной водяной помпы | |
| 6 | 1***3 | Скоба | |
| 7 | 0***1 | Гайка шестигранная | |
| 8 | 0***5 | Болт Asa | |
| 9 | 1***0 | Шланг системы охлаждения | |
| 10 | 1***4 | Хомут | |
| 11 | 3***3 | Кронштейн | |
| 12 | 6***9 | Хомут | |
| 13 | 1***3 | Держатель шланга системы охлаждения | |
| 14 | 1***4 | Держатель шланга | |
| 15 | 1***1 | Шланг системы охлаждения | |
| 16 | 1***9 | Держатель шланга системы охлаждения | |
| 17 | 0***9 | Держатель шланга | |
| 18 | 3***4 | Винт (саморез) | |
| 19 | 1***3 | Держатель шланга системы охлаждения | |
| 20 | 1***4 | Держатель шланга системы охлаждения | |
| 21 | 1***1 | Зажим провода | |
| 22 | 3***3 | Винт с полупотайной головкой | |
| 23 | 0***9 | Болт с шестигранной головкой | |
| 24 | 1***0 | Патрубок системы охлаждения | |
| 25 | 0***7 | Кольцо круглого сечения | |
| 26 | 0***1 | Винт ISA | |
| 27 | 1***9 | Шланг системы охлаждения | |
| 28 | 1***1 | Держатель шланга | |
| 29 | 1***7 | Шланг системы охлаждения | |
| 30 | 3***9 | Винт Torx (саморез) | |
| 31 | 0***1 | Винт (саморез) | |
| 32 | 1***1 | Зажим провода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
