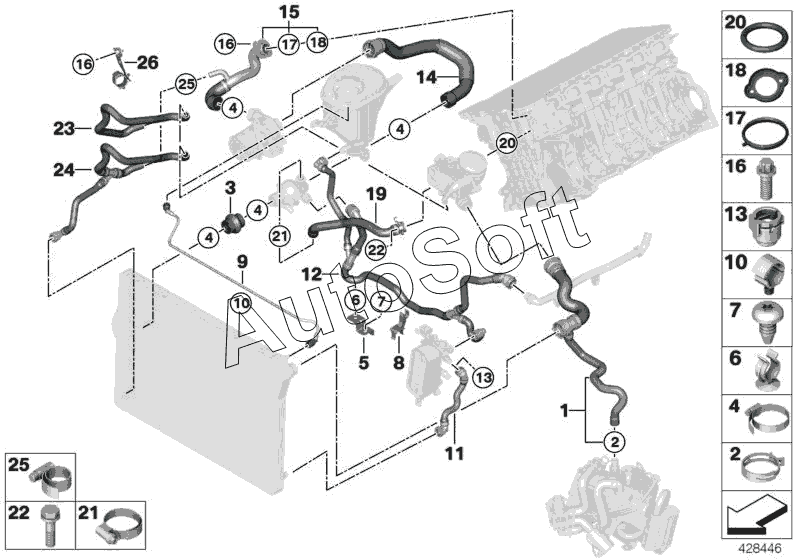

Каталог запасных частей к технике: BMW 530i 5'F10 N (2010). Шланги системы охлаждения
1
1
2
2
2
2
3
3
4
4
4
4
4
4
4
4
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
13
13
13
14
14
15
15
16
16
16
16
16
16
17
17
17
17
18
18
18
18
19
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
25
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Шланг системы охлаждения | |
| 2 | 6***3 | Пружинный хомут | |
| 3 | 1***4 | Шланг системы охлаждения без хомута | |
| 4 | 0***9 | Хомут | |
| 5 | 1***6 | Держатель шланга системы охлаждения | |
| 6 | 0***9 | Держатель шланга | |
| 7 | 3***9 | Винт Torx (саморез) | |
| 8 | 1***6 | Держатель шланга системы охлаждения | |
| 9 | 1***5 | Вентиляционная труба | |
| 10 | 1***3 | Зажим | |
| 10 | 1***6 | Держатель провода | |
| 11 | 1***1 | Шланг системы охлаждения | |
| 12 | 1***3 | Шланг системы охлаждения | |
| 13 | 1***0 | Заглушка | |
| 14 | 1***2 | Шланг термостата-насос ОЖ | |
| 15 | 1***3 | Трубопровод подвода к двигат.-насос ОЖ | |
| 16 | 0***3 | Болт с наружным Torx | |
| 17 | 1***2 | Кольцо круглого сечения | |
| 18 | 1***0 | Уплотнительная прокладка | |
| 19 | 1***3 | Шланг головка блока цилиндров-термостат | |
| 20 | 1***8 | Кольцо круглого сечения | |
| 21 | 1***5 | Хомут | |
| 22 | 0***1 | Болт с шестигранной головкой с шайбой | |
| 23 | 1***2 | Шланг теплообменника моторного масла | |
| 24 | 1***0 | Шланг теплообменника моторного масла | |
| 25 | 0***9 | Хомут | |
| 26 | 1***2 | Проставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
