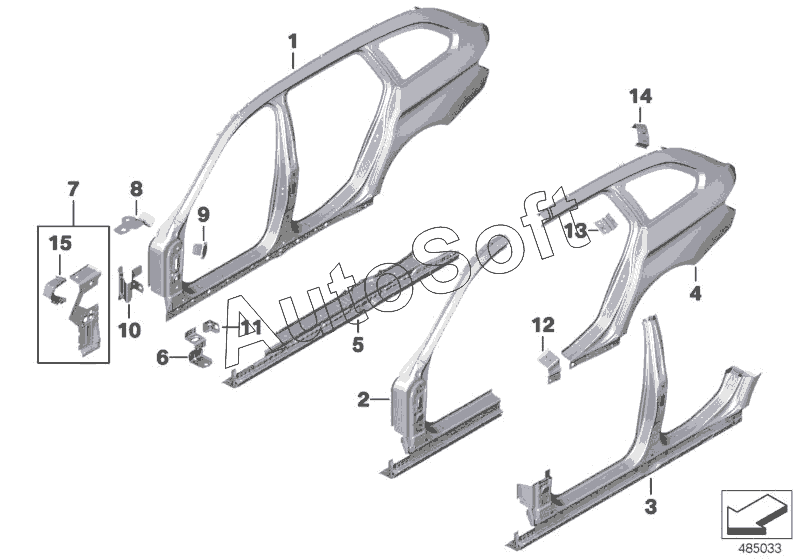

Каталог запасных частей к технике: BMW 535d 5'F11 N (2011). Боковой каркас
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07 14 7 169 847 | 0***7 | Пластмассовая гайка с шайбой | |
| 07 14 7 169 847 | 0***7 | Пластмассовая гайка с шайбой | |
| 07 14 8 499 258 | 0***8 | Болт с шестигранной головкой с конусом | |
| 07 14 8 499 258 | 0***8 | Болт с шестигранной головкой с конусом | |
| 07 14 8 499 258 | 0***8 | Болт с шестигранной головкой с конусом | |
| 41 21 2 460 168 | 4***8 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 460 168 | 4***8 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 460 168 | 4***8 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 460 168 | 4***8 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 469 829 | 4***9 | Разметочный шаблон порога слева | |
| 41 21 2 469 830 | 4***0 | Разметочный шаблон порога справа | |
| 41 21 2 469 833 | 4***3 | Разметочный шаблон задней стойки слева | |
| 41 21 2 469 834 | 4***4 | Разметочный шаблон задней стойки справа | |
| 41 21 2 469 835 | 4***5 | Разметочный шаблон стойки D слева | |
| 41 21 2 469 836 | 4***6 | Разметочный шаблон стойки D справа | |
| 41 21 9 240 053 | 4***3 | Армирующая пластина задней стойки Л | |
| 41 21 9 240 054 | 4***4 | Армирующая пластина задней стойки П | |
| 41 21 9 240 061 | 4***1 | Армирующая пластина стойки D Л | |
| 41 21 9 240 062 | 4***2 | Армирующая пластина стойки D П | |
| 41 21 9 240 147 | 4***7 | Армирующая пластина порога Л | |
| 41 21 9 240 148 | 4***8 | Армирующая пластина порога П | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 83 19 0 301 421 | 8***1 | Глухая заклепка N3 | |
| 83 19 0 301 421 | 8***1 | Глухая заклепка N3 | |
| 83 19 0 301 421 | 8***1 | Глухая заклепка N3 | |
| 83 19 0 301 639 | 8***9 | Винт | |
| 83 19 0 301 639 | 8***9 | Винт | |
| 83 19 2 157 298 | 8***8 | Кузовной клей K5 | |
| 83 19 2 157 298 | 8***8 | Кузовной клей K5 | |
| 83 19 2 158 079 | 8***9 | Прессовая заклепка N5 | |
| 83 19 2 158 079 | 8***9 | Прессовая заклепка N5 | |
| 83 19 2 158 654 | 8***4 | Кузовной клей K5 | |
| 83 19 2 158 654 | 8***4 | Кузовной клей K5 | |
| 83 19 2 158 654 | 8***4 | Кузовной клей K5 | |
| 83 19 2 211 217 | 8***7 | Reiniger R1 | |
| 83 19 2 211 217 | 8***7 | Reiniger R1 | |
| 83 19 2 211 217 | 8***7 | Reiniger R1 | |
| 83 19 2 457 307 | 8***7 | Прессовая заклепка N4 | |
| 83 19 2 457 307 | 8***7 | Прессовая заклепка N4 | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 1 | 4***9 | Боковой каркас Л | |
| 1 | 4***0 | Боковой каркас П | |
| 2 | 4***5 | Передняя стойка Л Наруж | |
| 2 | 4***6 | Передняя стойка П Наруж | |
| 3 | 4***9 | Центральная стойка с порогом Л | |
| 3 | 4***0 | Центральная стойка с порогом П | |
| 4 | 4***7 | Крыло Л Зд | |
| 4 | 4***8 | Крыло П Зд | |
| 5 | 4***7 | Швеллер Л | |
| 5 | 4***8 | Швеллер П | |
| 6 | 4***9 | Кронштейн крыла у порога | |
| 7 | 4***5 | Соединение боковины Л | |
| 7 | 4***6 | Соединение боковины П | |
| 8 | 4***3 | Кронштейн крыла на передней стойке Л | |
| 8 | 4***4 | Кронштейн крыла на передней стойке П | |
| 9 | 4***5 | Кронштейн крыла | |
| 10 | 4***1 | Кронштейн крыла Л Ср | |
| 10 | 4***2 | Кронштейн крыла П Ср | |
| 11 | 4***5 | Кронштейн крыла на передней стойке | |
| 12 | 4***7 | Армирующая пластина порога Л | |
| 12 | 4***8 | Армирующая пластина порога П | |
| 13 | 4***3 | Армирующая пластина задней стойки Л | |
| 13 | 4***4 | Армирующая пластина задней стойки П | |
| 14 | 4***1 | Армирующая пластина стойки D Л | |
| 14 | 4***2 | Армирующая пластина стойки D П | |
| 15 | 4***3 | Опора передней стойки Л | |
| 15 | 4***4 | Опора передней стойки П |
