Каталог запасных частей к технике: BMW 535iX 5'F07GT АКПП (2010). Радиатор охл.масла КПП/трубопр.масл.рад.
1
1
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
6
6
7
7
7
7
8
8
8
8
8
8
8
8
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
18
18
18
18
19
19
19
19
19
19
20
20
21
21
21
21
22
22
22
22
23
23
23
23

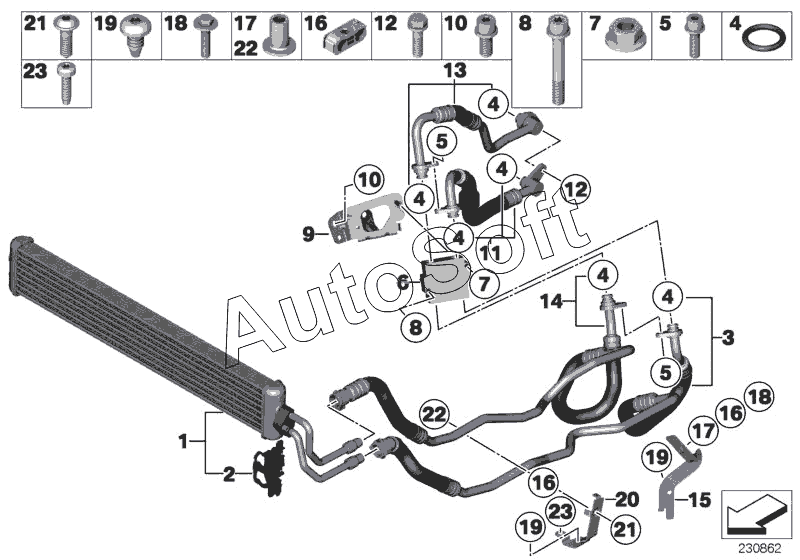

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17 12 7 541 025 | 1***5 | Проставка | |
| 1 | 1***3 | Радиатор охлаждения масла КПП | |
| 2 | 1***4 | Кронштейн масляного радиатора | |
| 3 | 1***3 | Трубопровод маслян. радиатора подвод | |
| 4 | 1***8 | Кольцо круглого сечения | |
| 5 | 0***4 | Болт с цилиндрической головкой с шайбой | |
| 6 | 1***3 | Термостат, трубопровод масл.радиатора | |
| 7 | 0***4 | Гайка шестигранная | |
| 8 | 0***7 | Болт с шестигранной головкой с шайбой | |
| 8 | 0***9 | Болт Isa с шайбой | |
| 9 | 1***6 | Держатель термостата | |
| 10 | 0***9 | Болт Torx с шайбой | |
| 11 | 1***7 | Трубопровод маслян. радиатора подвод | |
| 11 | 1***8 | Трубопровод маслян. радиатора подвод | |
| 12 | 1***5 | Фиксирующий винт | |
| 13 | 1***8 | Трубопровод маслян. радиатора возврат | |
| 13 | 1***8 | Трубопровод маслян. радиатора возврат | |
| 14 | 1***4 | Трубопровод маслян. радиатора возврат | |
| 15 | 1***5 | Держатель трубопровода масл.радиатора | |
| 16 | 1***1 | Зажим провода | |
| 16 | 1***2 | Зажим провода | |
| 17 | 1***1 | Дистанционная втулка | |
| 17 | 1***6 | Дистанционная втулка | |
| 18 | 0***4 | Болт с шестигранной головкой с шайбой | |
| 19 | 3***9 | Винт Torx (саморез) | |
| 20 | 1***4 | Держатель трубопровода масл.радиатора | |
| 21 | 3***3 | Винт с полупотайной головкой | |
| 22 | 1***5 | Дистанционная втулка | |
| 23 | 3***4 | Винт (саморез) |
