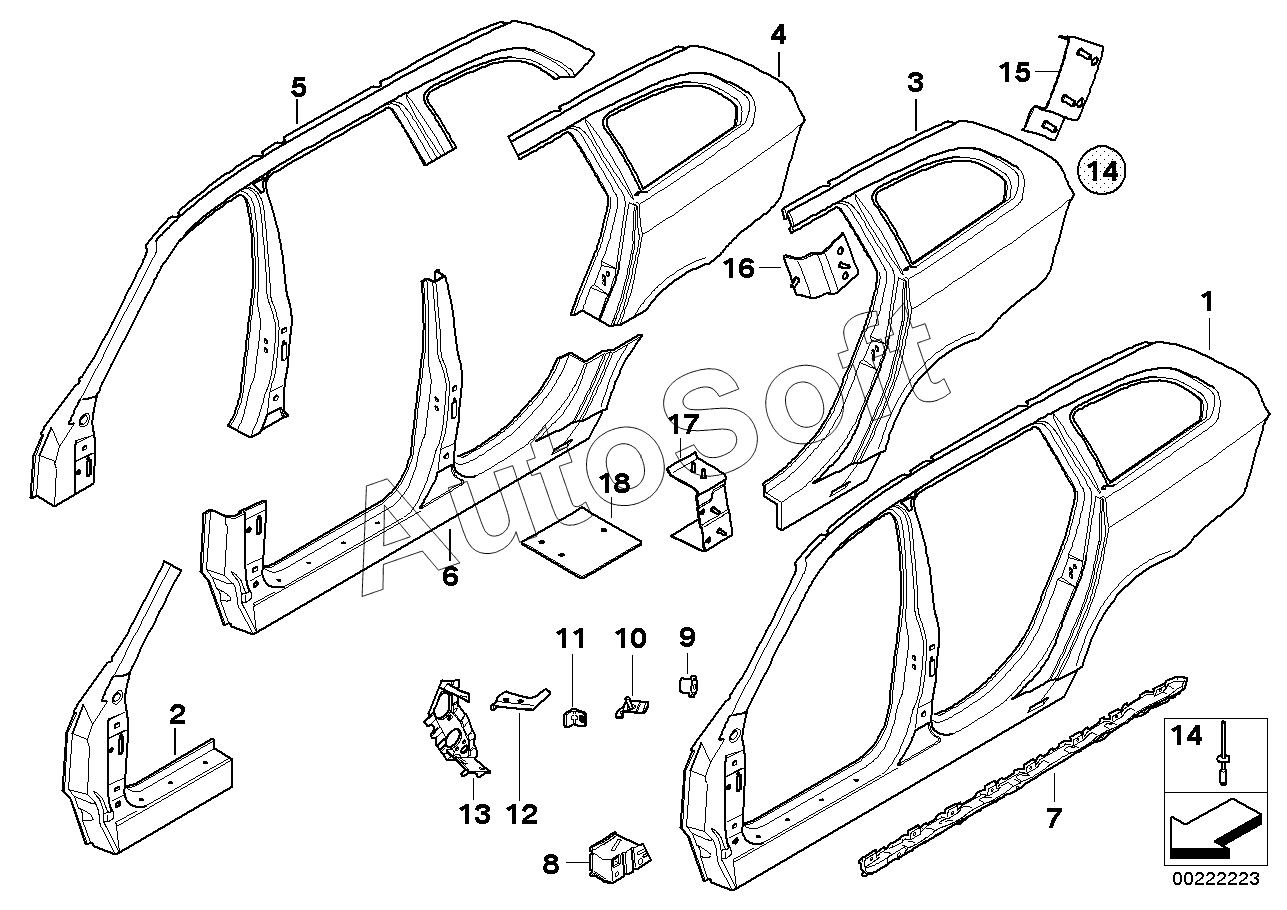

Каталог запасных частей к технике: BMW 530xd 5'E61LCI N (2007). Боковой каркас
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
16
16
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07 14 7 169 847 | 0***7 | Пластмассовая гайка с шайбой | |
| 07 14 7 169 847 | 0***7 | Пластмассовая гайка с шайбой | |
| 07 14 7 169 847 | 0***7 | Пластмассовая гайка с шайбой | |
| 07 14 7 169 847 | 0***7 | Пластмассовая гайка с шайбой | |
| 07 14 8 499 258 | 0***8 | Болт с шестигранной головкой с конусом | |
| 07 14 8 499 258 | 0***8 | Болт с шестигранной головкой с конусом | |
| 07 14 8 499 258 | 0***8 | Болт с шестигранной головкой с конусом | |
| 07 14 8 499 258 | 0***8 | Болт с шестигранной головкой с конусом | |
| 41 21 2 460 164 | 4***4 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 460 164 | 4***4 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 460 164 | 4***4 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 460 164 | 4***4 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 460 164 | 4***4 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 460 164 | 4***4 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 460 164 | 4***4 | Установ.приспособл.д.Т-образного штифта | |
| 41 21 2 469 597 | 4***7 | Разметочный шаблон порога слева | |
| 41 21 2 469 597 | 4***7 | Разметочный шаблон порога слева | |
| 41 21 2 469 597 | 4***7 | Разметочный шаблон порога слева | |
| 41 21 2 469 597 | 4***7 | Разметочный шаблон порога слева | |
| 41 21 2 469 606 | 4***6 | Разметочный шаблон задней стойки слева | |
| 41 21 2 469 606 | 4***6 | Разметочный шаблон задней стойки слева | |
| 41 21 2 469 607 | 4***7 | Разметочный шаблон задней стойки справа | |
| 41 21 2 469 607 | 4***7 | Разметочный шаблон задней стойки справа | |
| 41 21 2 469 608 | 4***8 | Разметочный шаблон стойки D слева | |
| 41 21 2 469 608 | 4***8 | Разметочный шаблон стойки D слева | |
| 41 21 2 469 609 | 4***9 | Разметочный шаблон стойки D справа | |
| 41 21 2 469 609 | 4***9 | Разметочный шаблон стойки D справа | |
| 41 21 7 275 563 | 4***3 | Универсальная армирующая пластина | |
| 41 21 7 275 563 | 4***3 | Универсальная армирующая пластина | |
| 41 21 7 275 563 | 4***3 | Универсальная армирующая пластина | |
| 41 21 7 275 563 | 4***3 | Универсальная армирующая пластина | |
| 41 21 7 275 567 | 4***7 | Армирующая пластина порога | |
| 41 21 7 275 567 | 4***7 | Армирующая пластина порога | |
| 41 21 7 275 567 | 4***7 | Армирующая пластина порога | |
| 41 21 7 275 567 | 4***7 | Армирующая пластина порога | |
| 41 21 7 275 582 | 4***2 | Армирующая пластина задней стойки Л | |
| 41 21 7 275 582 | 4***2 | Армирующая пластина задней стойки Л | |
| 41 21 7 275 597 | 4***7 | Армирующая пластина задней стойки П | |
| 41 21 7 275 597 | 4***7 | Армирующая пластина задней стойки П | |
| 41 21 7 275 604 | 4***4 | Армирующая пластина стойки D Л | |
| 41 21 7 275 604 | 4***4 | Армирующая пластина стойки D Л | |
| 41 21 7 275 605 | 4***5 | Армирующая пластина стойки D П | |
| 41 21 7 275 605 | 4***5 | Армирующая пластина стойки D П | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 41 31 8 412 638 | 4***8 | T-образный приварной штифт | |
| 83 19 0 301 421 | 8***1 | Глухая заклепка N3 | |
| 83 19 0 301 421 | 8***1 | Глухая заклепка N3 | |
| 83 19 0 301 421 | 8***1 | Глухая заклепка N3 | |
| 83 19 0 301 421 | 8***1 | Глухая заклепка N3 | |
| 83 19 0 301 639 | 8***9 | Винт | |
| 83 19 0 301 639 | 8***9 | Винт | |
| 83 19 0 301 639 | 8***9 | Винт | |
| 83 19 0 301 639 | 8***9 | Винт | |
| 83 19 2 157 298 | 8***8 | Кузовной клей K5 | |
| 83 19 2 157 298 | 8***8 | Кузовной клей K5 | |
| 83 19 2 157 298 | 8***8 | Кузовной клей K5 | |
| 83 19 2 157 298 | 8***8 | Кузовной клей K5 | |
| 83 19 2 158 654 | 8***4 | Кузовной клей K5 | |
| 83 19 2 158 654 | 8***4 | Кузовной клей K5 | |
| 83 19 2 211 217 | 8***7 | Reiniger R1 | |
| 83 19 2 211 217 | 8***7 | Reiniger R1 | |
| 83 19 2 211 217 | 8***7 | Reiniger R1 | |
| 83 19 2 211 217 | 8***7 | Reiniger R1 | |
| 83 19 2 457 307 | 8***7 | Прессовая заклепка N4 | |
| 83 19 2 457 307 | 8***7 | Прессовая заклепка N4 | |
| 83 19 2 457 307 | 8***7 | Прессовая заклепка N4 | |
| 83 19 2 457 307 | 8***7 | Прессовая заклепка N4 | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 83 42 2 409 985 | 8***5 | Уплотнитель шва | |
| 1 | 4***5 | Боковой каркас Л | |
| 1 | 4***6 | Боковой каркас П | |
| 2 | 4***7 | Передняя стойка Л Наруж | |
| 2 | 4***8 | Передняя стойка П Наруж | |
| 3 | 4***9 | Крыло Л Зд | |
| 3 | 4***0 | Крыло П Зд | |
| 4 | 4***9 | Крыло Л Зд | |
| 4 | 4***0 | Крыло П Зд | |
| 4 | 4***1 | Деталь крыла Л Зд | |
| 4 | 4***2 | Деталь крыла П Зд | |
| 5 | 4***3 | Каркас крыши Л | |
| 5 | 4***4 | Каркас крыши П | |
| 6 | 4***5 | Центральная стойка с порогом Л | |
| 6 | 4***6 | Центральная стойка с порогом П | |
| 7 | 4***7 | Накладка порога Л Наруж | |
| 7 | 4***8 | Накладка порога П Наруж | |
| 8 | 4***3 | Деформируемый при столкновении блок Л | |
| 8 | 4***4 | Деформируемый при столкновении блок П | |
| 9 | 4***5 | Кронштейн крыла | |
| 10 | 4***8 | Кронштейн крыла Вх | |
| 11 | 4***1 | Кронштейн крыла Нж | |
| 12 | 4***9 | Соединение боковины Л Вх | |
| 12 | 4***0 | Соединение боковины П Вх | |
| 13 | 4***7 | Соединение боковины Л Нж | |
| 13 | 4***8 | Соединение боковины П Нж | |
| 14 | 0***0 | Ремонтная заклепка для T-образн.штифта | |
| 14 | 0***7 | Ремонтная заклепка для T-образн.штифта | |
| 14 | 0***8 | Ремонтная заклепка для T-образн.штифта | |
| 14 | 0***4 | Ремонтная заклепка для T-образн.штифта | |
| 15 | 4***4 | Армирующая пластина стойки D Л | |
| 15 | 4***5 | Армирующая пластина стойки D П | |
| 16 | 4***2 | Армирующая пластина задней стойки Л | |
| 16 | 4***7 | Армирующая пластина задней стойки П | |
| 17 | 4***7 | Армирующая пластина порога | |
| 18 | 4***3 | Универсальная армирующая пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
