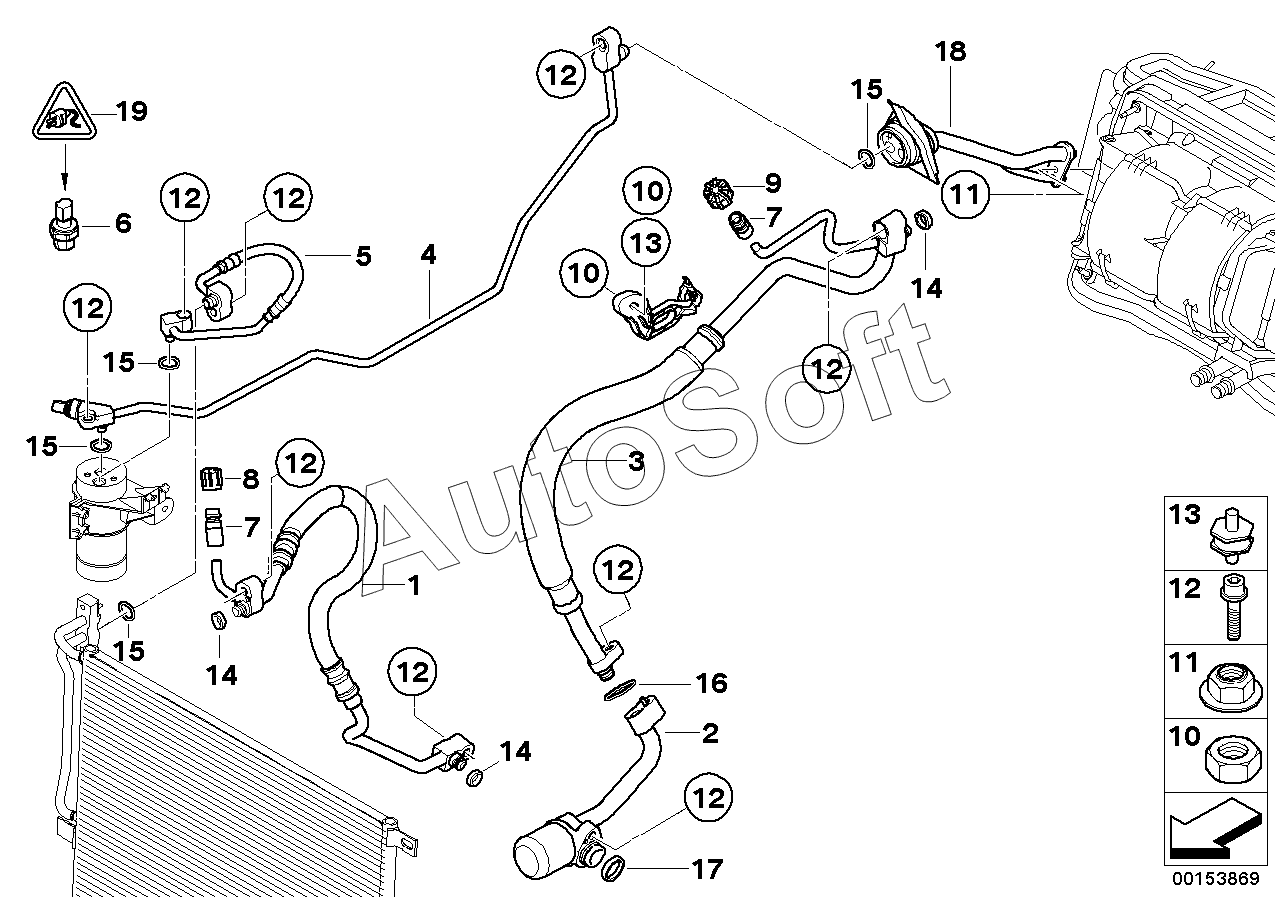

Каталог запасных частей к технике: BMW X3 3.0sd X3E83LCI N (2006). Трубопроводы хладагента
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
15
15
15
16
16
17
17
18
18
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07 11 9 905 524 | 0***4 | Болт с шестигранной головкой | |
| 07 11 9 905 524 | 0***4 | Болт с шестигранной головкой | |
| 61 13 0 056 384 | 6***4 | Гнездовой контакт MQS ELA с кабелем | |
| 61 13 0 056 384 | 6***4 | Гнездовой контакт MQS ELA с кабелем | |
| 61 13 8 353 706 | 6***6 | Изоляция отдельных проводников | |
| 61 13 8 353 706 | 6***6 | Изоляция отдельных проводников | |
| 64 50 3 428 211 | 6***1 | Хомут | |
| 64 50 3 428 211 | 6***1 | Хомут | |
| 1 | 6***5 | Напорный трубопровод компрессор-конденс | |
| 1 | 6***1 | Напорный трубопровод компрессор-конденс | |
| 2 | 6***7 | Перех.трубопр.компрессор-всасыв.труб. | |
| 2 | 6***1 | Перех.трубопр.компрессор-всасыв.труб. | |
| 3 | 6***7 | Всасыв.трубопр.испаритель-перех.труб. | |
| 3 | 6***0 | Всасыв.трубопр.испаритель-перех.труб. | |
| 4 | 6***1 | Напорный трубопровод осушитель-испарит | |
| 4 | 6***7 | Напорный трубопровод осушитель-испарит | |
| 5 | 6***2 | Напорный трубопровод конденсат.-осушит. | |
| 5 | 6***6 | Напорный трубопровод конденсат.-осушит. | |
| 6 | 6***7 | Датчик давления | |
| 6 | 6***4 | Датчик давления | |
| 6 | 6***8 | Датчик давления | |
| 7 | 6***4 | Золотник вентиля | |
| 8 | 6***8 | Заглушка напорного трубопровода | |
| 9 | 6***7 | Заглушка впускного трубопровода | |
| 10 | 0***9 | Гайка шестигранная | |
| 10 | 0***1 | Гайка шестигранная | |
| 11 | 0***0 | Гайка шестигранная самоконтрящаяся | |
| 12 | 0***0 | Болт с цилиндрической головкой с шайбой | |
| 13 | 6***1 | Резиновый буфер | |
| 14 | 6***1 | Уплотнительное кольцо | |
| 15 | 6***9 | Уплотнительное кольцо | |
| 16 | 6***2 | Уплотнительное кольцо | |
| 17 | 6***4 | Уплотнительное кольцо | |
| 18 | 6***2 | Сдвоенная трубка алюминиевая | |
| 18 | 6***8 | Сдвоенная трубка алюминиевая | |
| 19 | 6***8 | Рем.комплект гнездового корпуса | |
| 19 | 6***8 | Универсальный корпус розетки незакодир. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
