Каталог запасных частей к технике: BMW 730i 7'E65 АКПП (2005). Трубопр.гидроус.рул.упр./Dynamic Drive
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
12
12
12
12
13
13
14
14
15
15
15
15
16
16
17
17
18
18
18
18
18
18
18
18
19
19
20
20
20
20
21
21
21
21
22
22
23
23
23
23
24
24
24
24

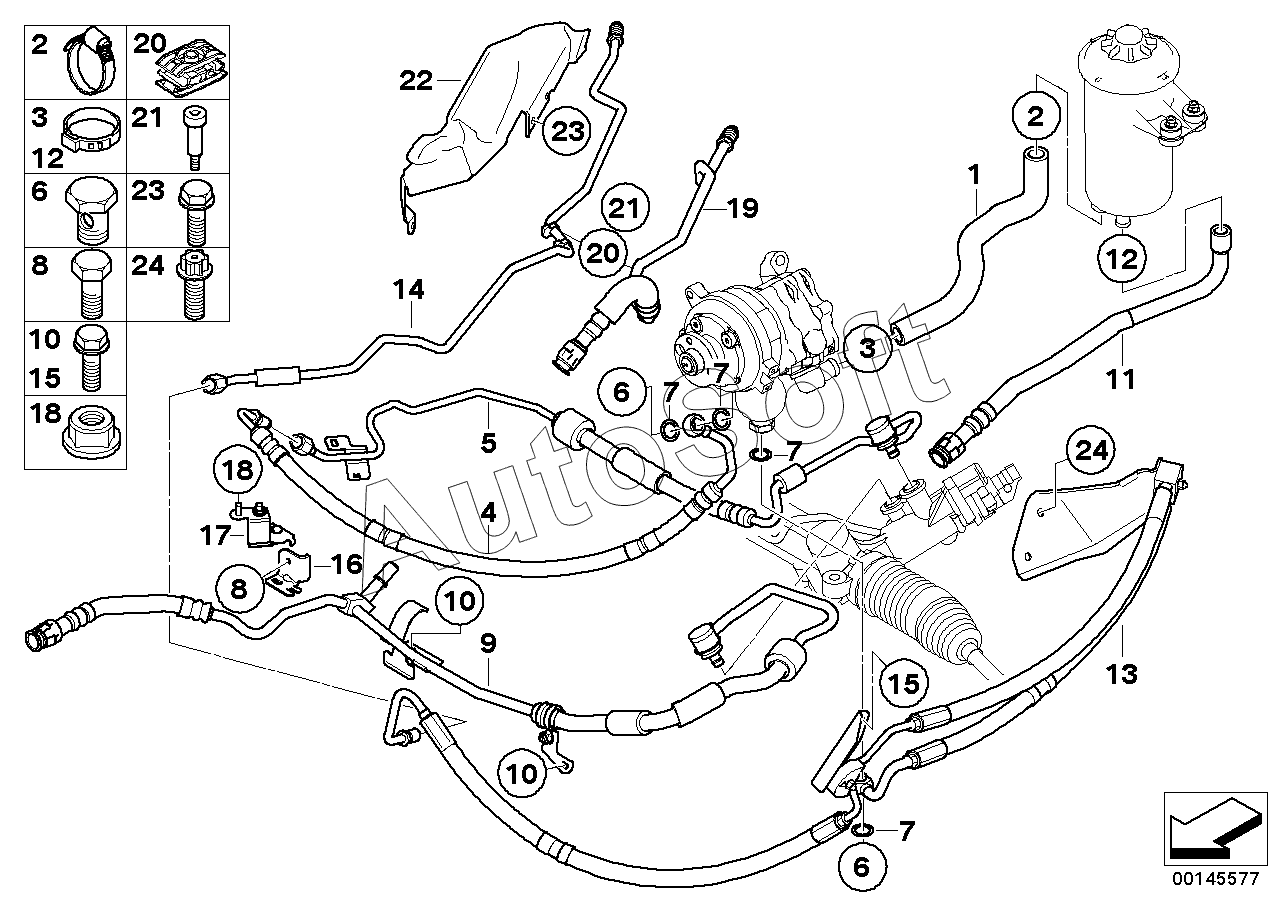

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 32 41 0 394 738 | 3***8 | Алюмин.болты для эластичного шланга | |
| 1 | 3***5 | Всасывающий трубопровод Dynamic Drive | |
| 2 | 6***9 | Хомут | |
| 3 | 3***0 | Шланговый зажим | |
| 4 | 3***6 | Эластичный шланг 1-я часть | |
| 5 | 3***7 | Эластичный шланг 2-я часть | |
| 6 | 3***6 | Пустотелый винт | |
| 6 | 3***9 | Пустотелый винт | |
| 7 | 0***4 | Уплотнительное кольцо | |
| 7 | 3***6 | Уплотнительное кольцо | |
| 8 | 3***6 | Болт с шестигранной головкой | |
| 9 | 3***3 | Сливной трубопровод | |
| 10 | 0***9 | Болт с шестигранной головкой с шайбой | |
| 10 | 0***7 | Болт с шестигранной головкой с шайбой | |
| 11 | 3***9 | Обратный трубопровод радиатора | |
| 12 | 3***7 | Шланговый зажим | |
| 13 | 3***1 | Эластичный шланг Dynamic Drive 1-я часть | |
| 14 | 3***2 | Эластичный шланг Dynamic Drive 2-я часть | |
| 15 | 0***4 | Болт с шестигранной головкой с шайбой | |
| 16 | 3***6 | Держатель для эластичного шланга | |
| 17 | 3***4 | Держатель с резиновой подушкой | |
| 18 | 0***3 | Гайка шестигранная | |
| 18 | 0***4 | Гайка шестигранная | |
| 19 | 3***3 | Возвратный трубопровод Dynamic Drive | |
| 20 | 3***2 | Держатель трубы | |
| 21 | 3***8 | Болт с буртиком | |
| 22 | 3***4 | Теплоизоляционный экран | |
| 23 | 0***9 | Болт с шестигранной головкой с шайбой | |
| 24 | 3***8 | Алюмин.болты для эластичного шланга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
