Каталог запасных частей к технике: BMW Z1 Z1Roadster МКПП (1988). Механизм переключения передач МКПП
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
13
13
14
14
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
20
20
20
20
21
21
22
22
23
23
23
23
24
24
25
25
26
26
26
26
26
26
27
27

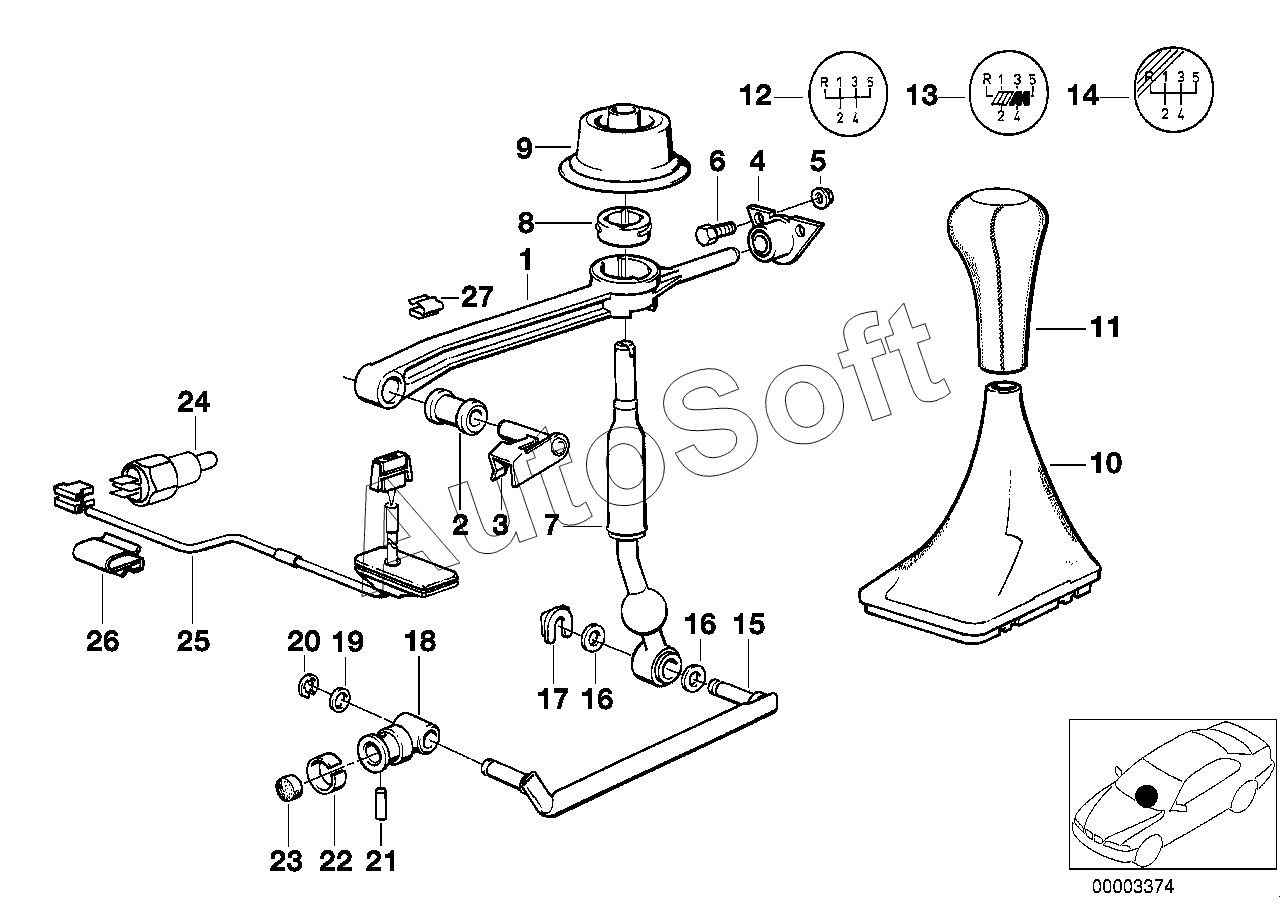

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Стержень опоры рычага переключен.передач | |
| 2 | 2***2 | Втулка подшипника круглая | |
| 2 | 2***9 | Втулка подшипника круглая | |
| 3 | 2***9 | Болт крышки подшипника | |
| 4 | 2***5 | Опора | |
| 5 | 0***5 | Гайка шестигранная самоконтрящаяся | |
| 6 | 0***9 | Болт с шестигранной головкой с шайбой | |
| 7 | 2***5 | Рычаг переключения передач | |
| 7 | 2***8 | Рычаг переключения передач | |
| 7 | 2***6 | Рычаг переключения передач | |
| 8 | 2***0 | Опора рычага переключения передач | |
| 8 | 2***8 | Опора рычага переключения передач | |
| 9 | 2***2 | Кожух пневматической рессоры | |
| 10 | 2***8 | Кожаный чехол | |
| 10 | 2***9 | Кожаный чехол | |
| 10 | 2***7 | Кожаный чехол | |
| 10 | 2***8 | Кожаный чехол | |
| 11 | 2***0 | Головка рычага ПП кожа/пласт | |
| 11 | 2***1 | Головка рычага ПП кожа/пласт | |
| 11 | 2***8 | Головка рычага ПП кожа/пласт | |
| 11 | 2***9 | Головка рычага ПП кожа/пласт | |
| 12 | 2***1 | Эмблема наклеиваемая | |
| 13 | 2***3 | Эмблема наклеиваемая | |
| 14 | 2***2 | Эмблема наклеиваемая | |
| 15 | 2***2 | Тяга привода пер.передач | |
| 16 | 2***9 | Пластмассовая шайба | |
| 17 | 2***9 | Шайба фиксирующая | |
| 17 | 2***9 | Фиксирующий зажим | |
| 18 | 2***8 | Обойма штока выбора передач | |
| 18 | 2***5 | Обойма штока выбора передач | |
| 19 | 2***9 | Пластмассовая шайба | |
| 20 | 2***9 | Шайба фиксирующая | |
| 20 | 2***9 | Фиксирующий зажим | |
| 21 | 2***4 | Цилиндрический штифт | |
| 22 | 2***2 | Втулка пружины | |
| 23 | 2***8 | Резиновая шайба | |
| 23 | 2***4 | Пластмассовая шайба | |
| 24 | 2***1 | Выключатель фонарей заднего хода | |
| 25 | 2***3 | Провод выключателя фонарей заднего хода | |
| 26 | 1***2 | Клемма | |
| 26 | 6***7 | Клемма | |
| 26 | 6***6 | Клемма | |
| 27 | 2***7 | Клемма |
