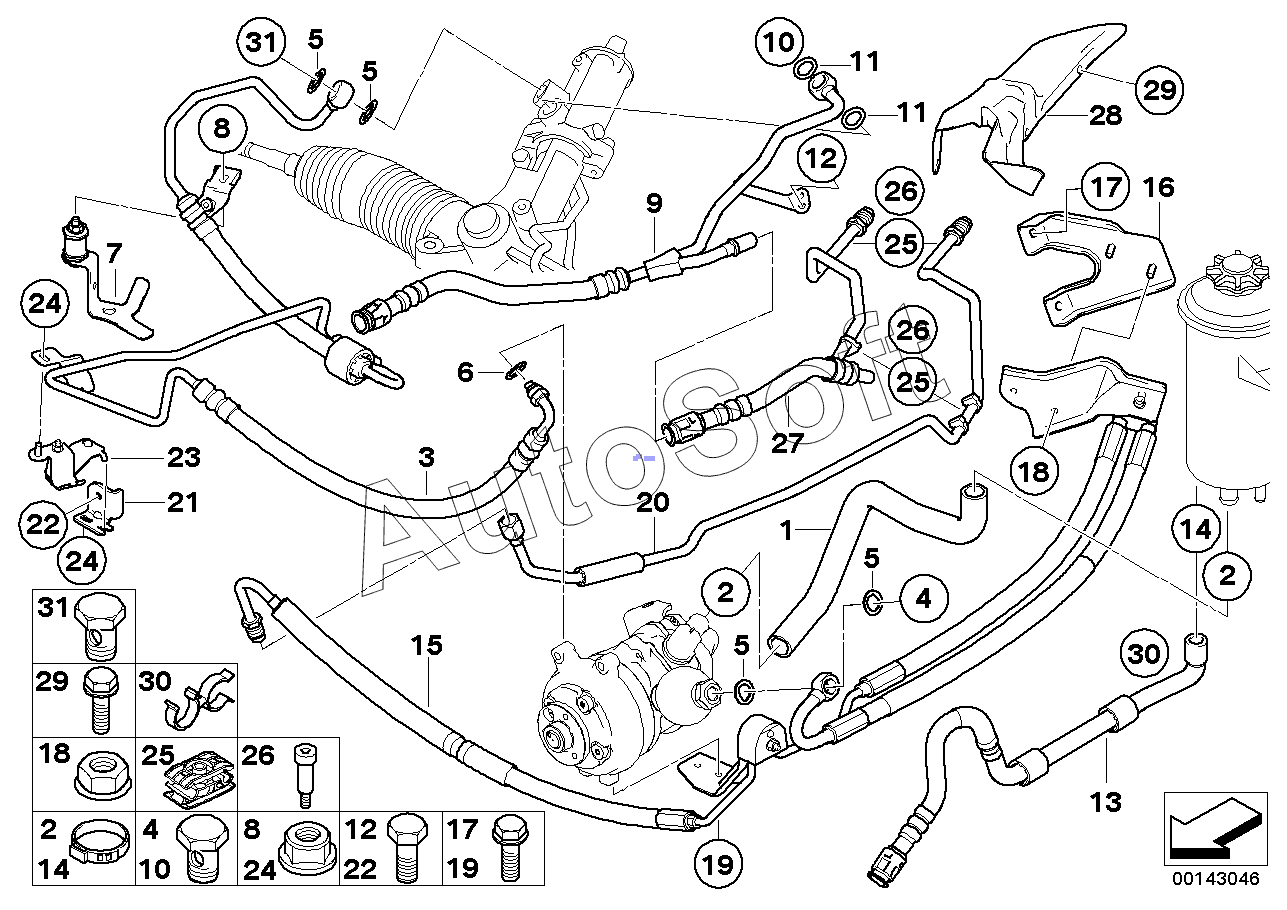

Каталог запасных частей к технике: BMW 530i 5'E60 N (2003). Трубопр.гидроус.рул.упр./Dynamic Drive
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
16
16
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
22
22
22
22
23
23
23
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Всасывающий трубопровод Dynamic Drive | |
| 1 | 3***9 | Всасывающий трубопровод Dynamic Drive | |
| 2 | 3***0 | Шланговый зажим | |
| 2 | 3***0 | Шланговый зажим | |
| 3 | 3***6 | Aw Эластичный шланг | |
| 3 | 3***6 | Aw Эластичный шланг | |
| 4 | 3***6 | Пустотелый винт | |
| 4 | 3***6 | Пустотелый винт | |
| 4 | 3***9 | Пустотелый винт | |
| 4 | 3***9 | Пустотелый винт | |
| 5 | 0***4 | Уплотнительное кольцо | |
| 5 | 0***4 | Уплотнительное кольцо | |
| 5 | 3***6 | Уплотнительное кольцо | |
| 5 | 3***6 | Уплотнительное кольцо | |
| 6 | 6***1 | Уплотнительное кольцо | |
| 6 | 6***1 | Уплотнительное кольцо | |
| 7 | 3***3 | Держ.эласт.шланга с резиновой подушкой | |
| 7 | 3***3 | Держ.эласт.шланга с резиновой подушкой | |
| 8 | 0***3 | Гайка шестигранная | |
| 8 | 0***3 | Гайка шестигранная | |
| 8 | 0***4 | Гайка шестигранная | |
| 8 | 0***4 | Гайка шестигранная | |
| 9 | 3***0 | Сливной трубопровод | |
| 9 | 3***1 | Сливной трубопровод | |
| 10 | 3***7 | Пустотелый винт | |
| 10 | 3***7 | Пустотелый винт | |
| 10 | 3***0 | Пустотелый винт | |
| 10 | 3***0 | Пустотелый винт | |
| 11 | 3***7 | Уплотнительное кольцо | |
| 11 | 3***7 | Уплотнительное кольцо | |
| 12 | 0***7 | Болт с шестигранной головкой | |
| 12 | 0***7 | Болт с шестигранной головкой | |
| 13 | 3***4 | Обратный трубопровод радиатора | |
| 13 | 3***4 | Обратный трубопровод радиатора | |
| 14 | 3***7 | Шланговый зажим | |
| 14 | 3***7 | Шланговый зажим | |
| 16 | 3***2 | Держатель для эластичного шланга | |
| 16 | 3***2 | Держатель для эластичного шланга | |
| 17 | 0***2 | Болт с шестигранной головкой с шайбой | |
| 17 | 0***2 | Болт с шестигранной головкой с шайбой | |
| 18 | 0***9 | Гайка шестигранная самоконтрящаяся | |
| 18 | 0***9 | Гайка шестигранная самоконтрящаяся | |
| 19 | 0***5 | Болт с шестигранной головкой с шайбой | |
| 19 | 0***5 | Болт с шестигранной головкой с шайбой | |
| 20 | 3***7 | Эластичный шланг Dynamic Drive | |
| 20 | 3***7 | Эластичный шланг Dynamic Drive | |
| 21 | 3***1 | Держатель для эластичного шланга | |
| 21 | 3***1 | Держатель для эластичного шланга | |
| 22 | 3***6 | Болт с шестигранной головкой | |
| 22 | 3***6 | Болт с шестигранной головкой | |
| 23 | 3***2 | Держатель с резиновой подушкой | |
| 23 | 3***2 | Держатель с резиновой подушкой | |
| 24 | 0***3 | Гайка шестигранная | |
| 24 | 0***3 | Гайка шестигранная | |
| 24 | 0***4 | Гайка шестигранная | |
| 24 | 0***4 | Гайка шестигранная | |
| 25 | 3***2 | Держатель трубы | |
| 25 | 3***2 | Держатель трубы | |
| 26 | 3***8 | Болт с буртиком | |
| 26 | 3***8 | Болт с буртиком | |
| 27 | 3***9 | Возвратный трубопровод Dynamic Drive | |
| 27 | 3***9 | Возвратный трубопровод Dynamic Drive | |
| 28 | 3***8 | Теплоизоляционный экран | |
| 28 | 3***8 | Теплоизоляционный экран | |
| 29 | 0***7 | Болт с шестигранной головкой с шайбой | |
| 29 | 0***7 | Болт с шестигранной головкой с шайбой | |
| 30 | 1***1 | Держатель шланга | |
| 30 | 1***1 | Держатель шланга | |
| 31 | 3***1 | Пустотелый винт с обратным клапаном | |
| 31 | 3***1 | Пустотелый винт с обратным клапаном | |
| 31 | 3***6 | Пустотелый винт | |
| 31 | 3***6 | Пустотелый винт | |
| 31 | 3***9 | Пустотелый винт | |
| 31 | 3***9 | Пустотелый винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
