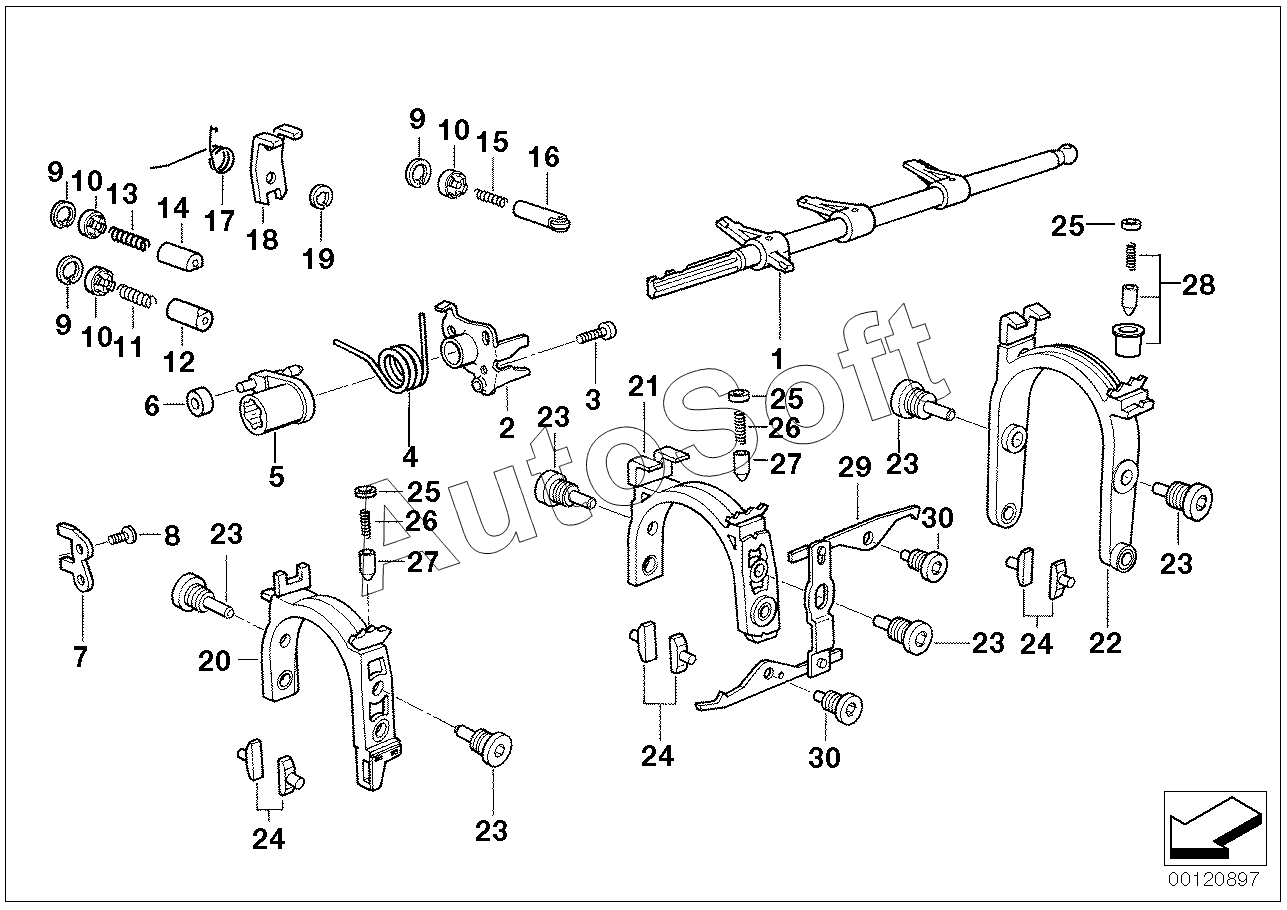

Каталог запасных частей к технике: BMW 525td 5'E34 АКПП (1993). S5D...Z внутренние детали переключения
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
25
25
25
25
25
25
25
25
25
25
25
25
26
26
26
26
27
27
27
27
28
28
29
29
30
30
30
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 23 31 7 502 164 | 2***4 | Упорная пластина | |
| 23 31 7 502 165 | 2***5 | Стопорный палец | |
| 1 | 2***6 | Шток выбора передач | |
| 2 | 2***7 | Пружинная пластина | |
| 3 | 2***2 | Болт с цилиндрической головкой | |
| 4 | 2***2 | Изгибная пружина | |
| 5 | 2***6 | Рычаг выбора передач с шариковым подш. | |
| 6 | 2***5 | Рулон | |
| 7 | 2***4 | Упорная пластина | |
| 7 | 2***4 | Упорная пластина | |
| 8 | 2***2 | Винт Torx | |
| 8 | 2***6 | Винт Torx | |
| 9 | 2***4 | Стопорное кольцо | |
| 10 | 2***5 | Крышка | |
| 11 | 2***5 | Пружина сжатия | |
| 12 | 2***5 | Стопорный палец | |
| 12 | 2***5 | Стопорный палец | |
| 13 | 2***7 | Пружина сжатия | |
| 14 | 2***9 | Стопорный палец | |
| 15 | 2***9 | Пружина сжатия | |
| 16 | 2***3 | Фиксирующий палец | |
| 17 | 2***3 | Изгибная пружина | |
| 18 | 2***3 | Блокировочный рычаг | |
| 19 | 2***3 | Стопорное кольцо | |
| 20 | 2***5 | Вилка переключения V и передачи зад.хода | |
| 21 | 2***2 | Вилка переключения I и II передачи | |
| 22 | 2***4 | Вилка переключения III и IV передачи | |
| 23 | 2***4 | Болт крышки подшипника | |
| 24 | 2***8 | Ползун | |
| 25 | 2***9 | Крышка | |
| 25 | 2***4 | Крышка | |
| 26 | 2***9 | Пружина сжатия | |
| 27 | 2***1 | Фиксирующий палец | |
| 28 | 2***8 | К-т фиксирующих пальцев | |
| 29 | 2***3 | Блокировочный рычаг | |
| 30 | 2***0 | Палец с буртиком | |
| 30 | 2***5 | Палец с буртиком |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
