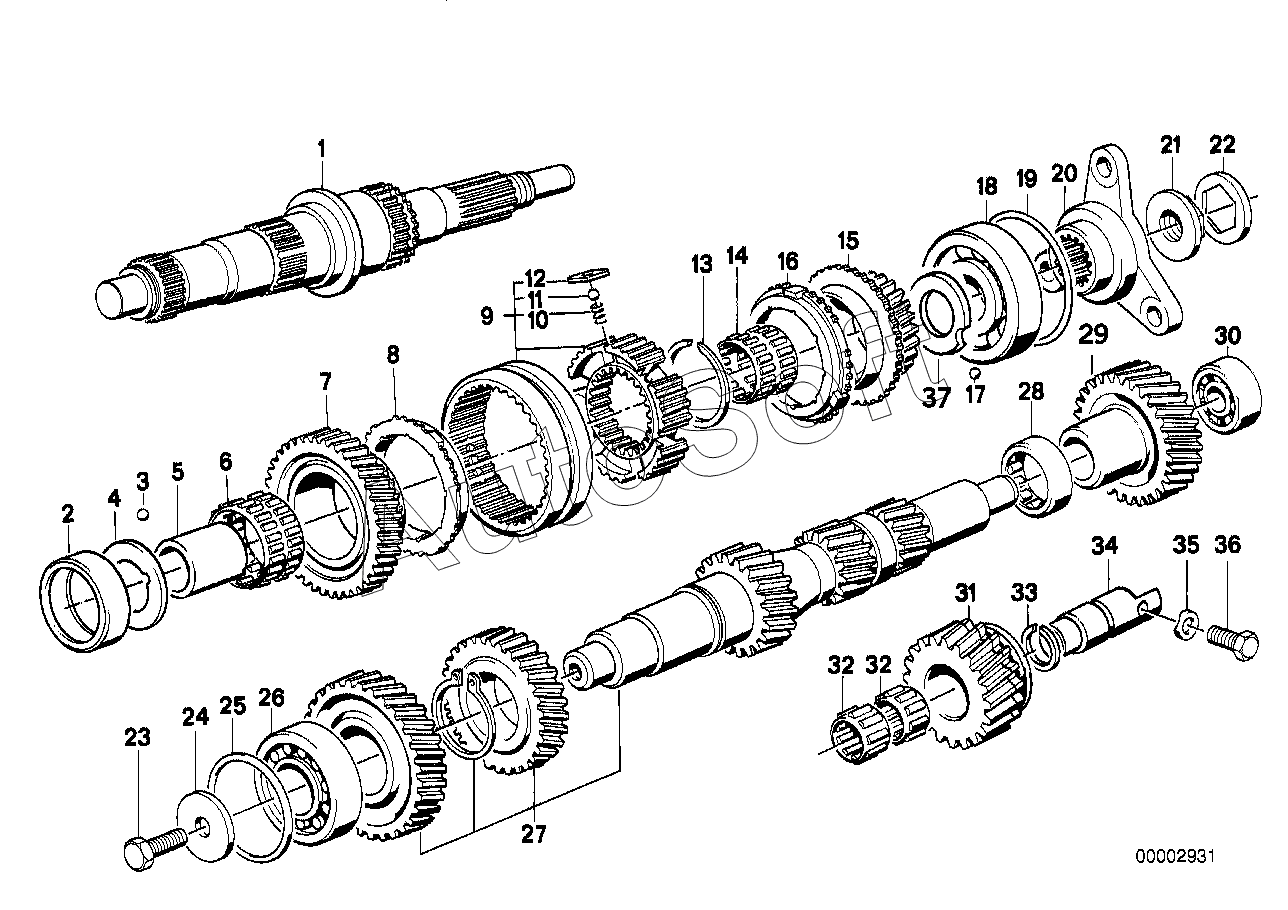

Каталог запасных частей к технике: BMW M5 3.8 5'E34 МКПП (1991). Getrag 280 Детали блока шестерен
1
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
19
19
20
20
21
21
21
21
22
22
23
23
24
24
25
25
25
25
25
25
26
26
27
27
28
28
29
29
30
30
30
30
31
31
32
32
32
32
33
33
34
34
35
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Выходной вал | |
| 2 | 2***7 | Роликовый подшипник | |
| 3 | 2***3 | Шар | |
| 4 | 2***7 | Упорный диск | |
| 5 | 2***7 | Распорная втулка | |
| 6 | 2***9 | Сепаратор игольчатого подшипника | |
| 6 | 2***6 | Сепаратор игольчатого подшипника | |
| 7 | 2***1 | Шестерня передачи заднего хода | |
| 8 | 2***3 | Блокироующее кольцо синхронизатора | |
| 9 | 2***8 | Ступица синхронизатора V/перед.зад.хода | |
| 10 | 2***8 | Пружина сжатия | |
| 11 | 2***5 | Шар | |
| 12 | 2***4 | Звездочка ведомого диска | |
| 13 | 2***2 | Пружинное стопорное кольцо | |
| 13 | 2***3 | Пружинное стопорное кольцо | |
| 13 | 2***4 | Пружинное стопорное кольцо | |
| 13 | 2***4 | Пружинное стопорное кольцо | |
| 13 | 2***0 | Пружинное стопорное кольцо | |
| 13 | 2***2 | Пружинное стопорное кольцо | |
| 13 | 2***3 | Пружинное стопорное кольцо | |
| 14 | 2***0 | Сепаратор игольчатого подшипника | |
| 15 | 2***3 | Шестерня V передачи | |
| 16 | 2***6 | Блокироующее кольцо синхронизатора | |
| 17 | 2***3 | Шар | |
| 18 | 2***3 | Радиальный шарикоподшипник | |
| 19 | 2***6 | Распорная шайба | |
| 19 | 2***7 | Распорная шайба | |
| 19 | 2***8 | Распорная шайба | |
| 20 | 2***8 | Фланец выходного вала | |
| 21 | 2***8 | Гайка с буртиком | |
| 21 | 2***1 | Гайка с буртиком | |
| 22 | 2***0 | Шайба стопорная | |
| 23 | 0***5 | Болт с шестигранной головкой | |
| 24 | 2***8 | Прокладочная шайба | |
| 25 | 2***4 | Распорная шайба | |
| 25 | 2***5 | Распорная шайба | |
| 25 | 2***6 | Распорная шайба | |
| 26 | 2***7 | Роликовый подшипник | |
| 27 | 2***6 | Промежуточный вал | |
| 28 | 2***7 | Роликовый подшипник | |
| 29 | 2***9 | Шестерня V передачи | |
| 30 | 2***7 | Втулка ролика | |
| 30 | 2***6 | Втулка ролика | |
| 31 | 2***4 | Промежуточная шестерня заднего хода | |
| 32 | 2***7 | Сепаратор игольчатого подшипника | |
| 33 | 2***4 | Пружинное стопорное кольцо | |
| 34 | 2***3 | Штифт | |
| 35 | 0***0 | Прокладочная шайба | |
| 36 | 2***3 | Болт с шестигранной головкой | |
| 37 | 2***1 | Упорный диск |
