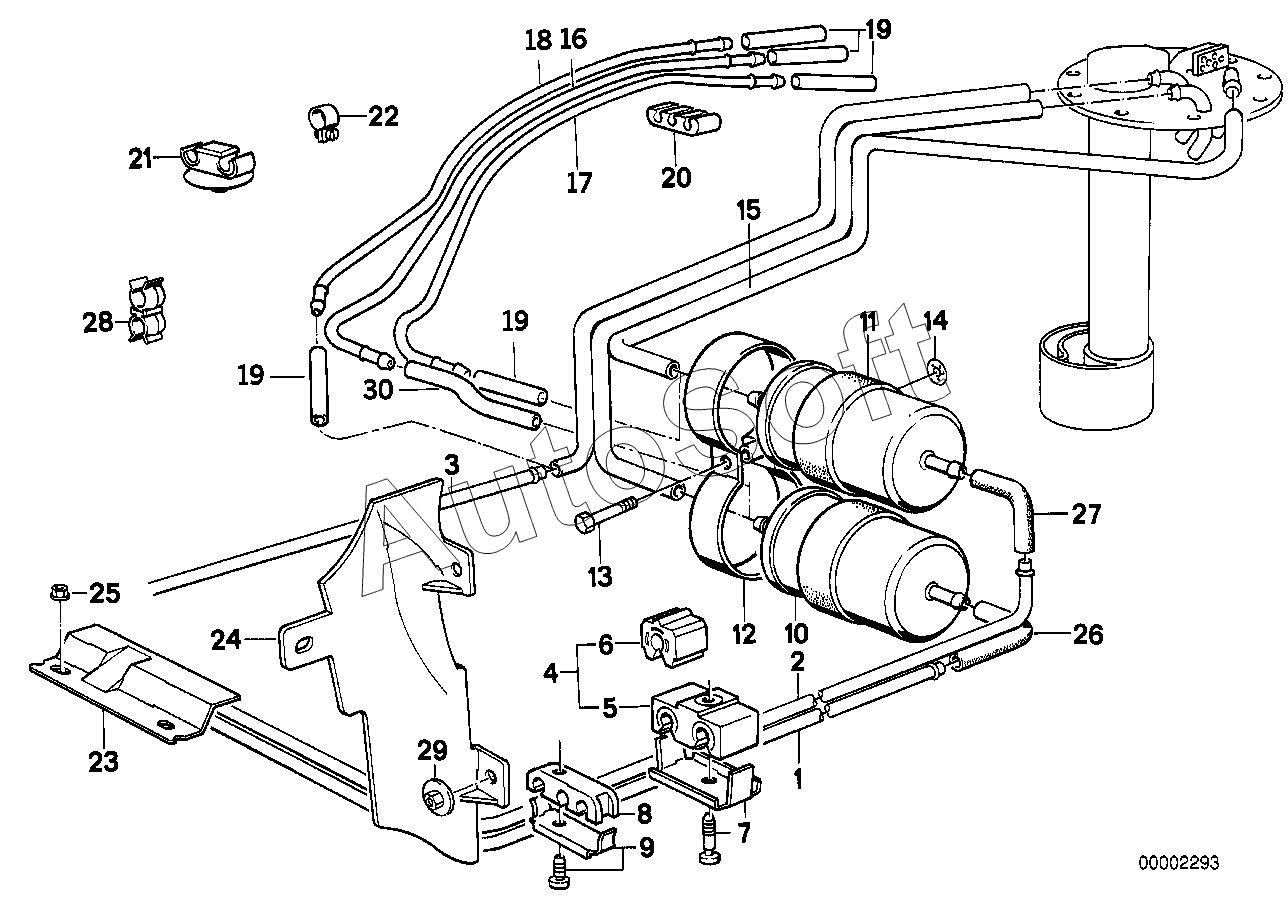

Каталог запасных частей к технике: BMW 750i 7'E32 АКПП (1987). Система подачи топлива/двойной фильтр
1
1
2
2
3
3
3
3
5
5
6
6
7
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
24
24
24
24
24
24
24
25
25
26
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Подводящий трубопровод | |
| 2 | 1***9 | Подводящий трубопровод | |
| 3 | 1***3 | Сливной трубопровод | |
| 3 | 1***4 | Сливной трубопровод | |
| 5 | 1***5 | Крепление | |
| 6 | 1***2 | Резиновый буфер | |
| 7 | 1***8 | Крепление | |
| 7 | 3***2 | Крепление | |
| 8 | 1***8 | Зажим | |
| 9 | 1***0 | Кронштейн | |
| 10 | 1***1 | Топливный фильтр | |
| 10 | 1***2 | Топливный фильтр | |
| 11 | 1***6 | Демпфирующее кольцо | |
| 12 | 1***1 | Двойной хомут | |
| 13 | 0***6 | Болт с шестигранной головкой | |
| 13 | 0***7 | Болт с шестигранной головкой | |
| 14 | 5***4 | Шайба фиксирующая | |
| 15 | 1***9 | Топливный шланг | |
| 16 | 1***5 | Трубка | |
| 17 | 1***6 | Трубка | |
| 18 | 1***7 | Трубка | |
| 19 | 1***9 | Топливный шланг | |
| 20 | 1***2 | Кронштейн топливопровода | |
| 21 | 1***6 | Зажим трубопровода | |
| 22 | 0***4 | Хомут | |
| 23 | 1***9 | Щиток, защищающий от ударов камней Л | |
| 24 | 1***0 | Защитный кожух Л | |
| 24 | 1***1 | Щиток, защищающий от ударов камней П | |
| 24 | 1***5 | Щиток, защищающий от ударов камней Л | |
| 24 | 1***6 | Щиток, защищающий от ударов камней П | |
| 25 | 1***7 | Пластмассовая гайка | |
| 26 | 1***7 | Шланг | |
| 27 | 1***4 | Топливный шланг | |
| 28 | 1***1 | Держатель шланга | |
| 29 | 5***5 | Пластмассовая гайка | |
| 30 | 1***4 | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
