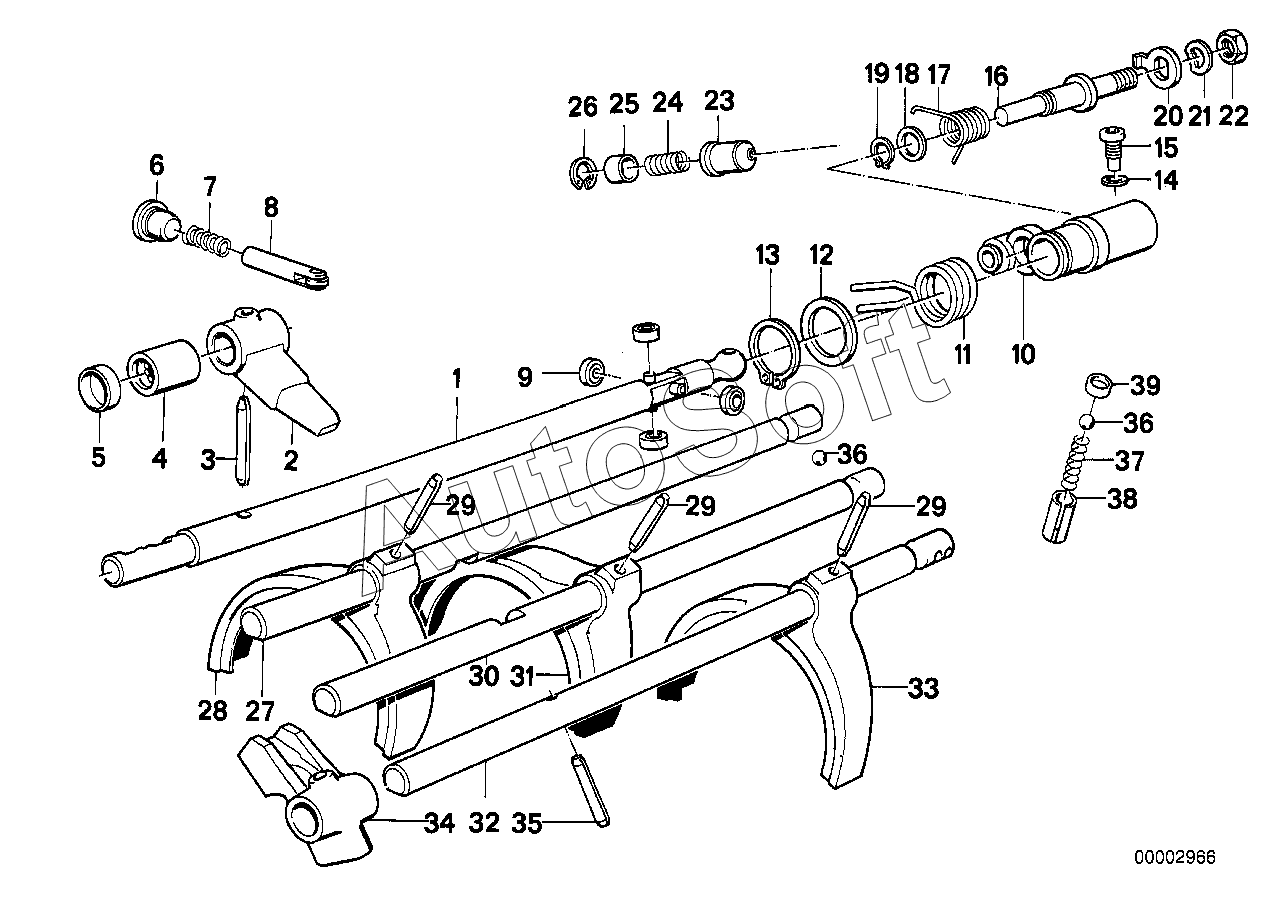

Каталог запасных частей к технике: BMW M3 3'E30 МКПП (1988). Getrag 265/5 Внутр.детали механизма ПП
1
1
2
2
3
3
4
4
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
29
29
29
29
29
29
29
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
36
36
37
37
38
38
39
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Шток выбора передач | |
| 2 | 2***1 | Палец переключения | |
| 3 | 0***0 | Стопорный штифт | |
| 4 | 2***8 | Сепаратор шарикоподшипника | |
| 4 | 2***4 | Сепаратор шарикоподшипника | |
| 4 | 2***9 | Сепаратор шарикоподшипника | |
| 5 | 2***9 | Крышка | |
| 5 | 2***4 | Крышка | |
| 6 | 2***1 | Заглушка | |
| 7 | 2***6 | Пружина сжатия | |
| 8 | 2***3 | Штифт фиксатора | |
| 9 | 2***6 | Рулон | |
| 10 | 2***8 | Рычаг выбора передач | |
| 11 | 2***8 | Торсионная пружина | |
| 12 | 2***9 | Распорная шайба | |
| 13 | 2***8 | Стопорное кольцо | |
| 14 | 0***3 | Упругая шайба | |
| 15 | 2***9 | Болт с цилиндрической головкой | |
| 16 | 2***3 | Штифт | |
| 17 | 2***0 | Торсионная пружина | |
| 18 | 2***8 | Распорная шайба | |
| 19 | 0***0 | Стопорное кольцо | |
| 20 | 2***2 | Промежуточная вставка | |
| 21 | 0***3 | Упругая шайба | |
| 21 | 0***2 | Упругая шайба | |
| 22 | 0***8 | Гайка шестигранная | |
| 23 | 2***1 | Стопорный палец | |
| 24 | 2***3 | Пружина сжатия | |
| 25 | 2***9 | Заглушка | |
| 26 | 0***4 | Стопорное кольцо | |
| 27 | 2***7 | Тяга привода переключения IV/V передачи | |
| 28 | 2***4 | Вилка переключения | |
| 29 | 0***1 | Стопорный штифт | |
| 29 | 2***5 | Спиральный стяжной штифт | |
| 30 | 2***6 | Тяга привода переключ. II/III передачи | |
| 31 | 2***2 | Вилка переключения | |
| 32 | 2***5 | Тяга привода перекл. I/перед.задн.хода | |
| 33 | 2***2 | Вилка переключения I и II передачи | |
| 34 | 2***1 | Поводок I/передачи заднего хода | |
| 35 | 0***2 | Стопорный штифт | |
| 36 | 0***0 | Шар | |
| 37 | 2***1 | Пружина сжатия | |
| 38 | 2***6 | Втулка | |
| 39 | 0***3 | Крышка | |
| 39 | 0***0 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
