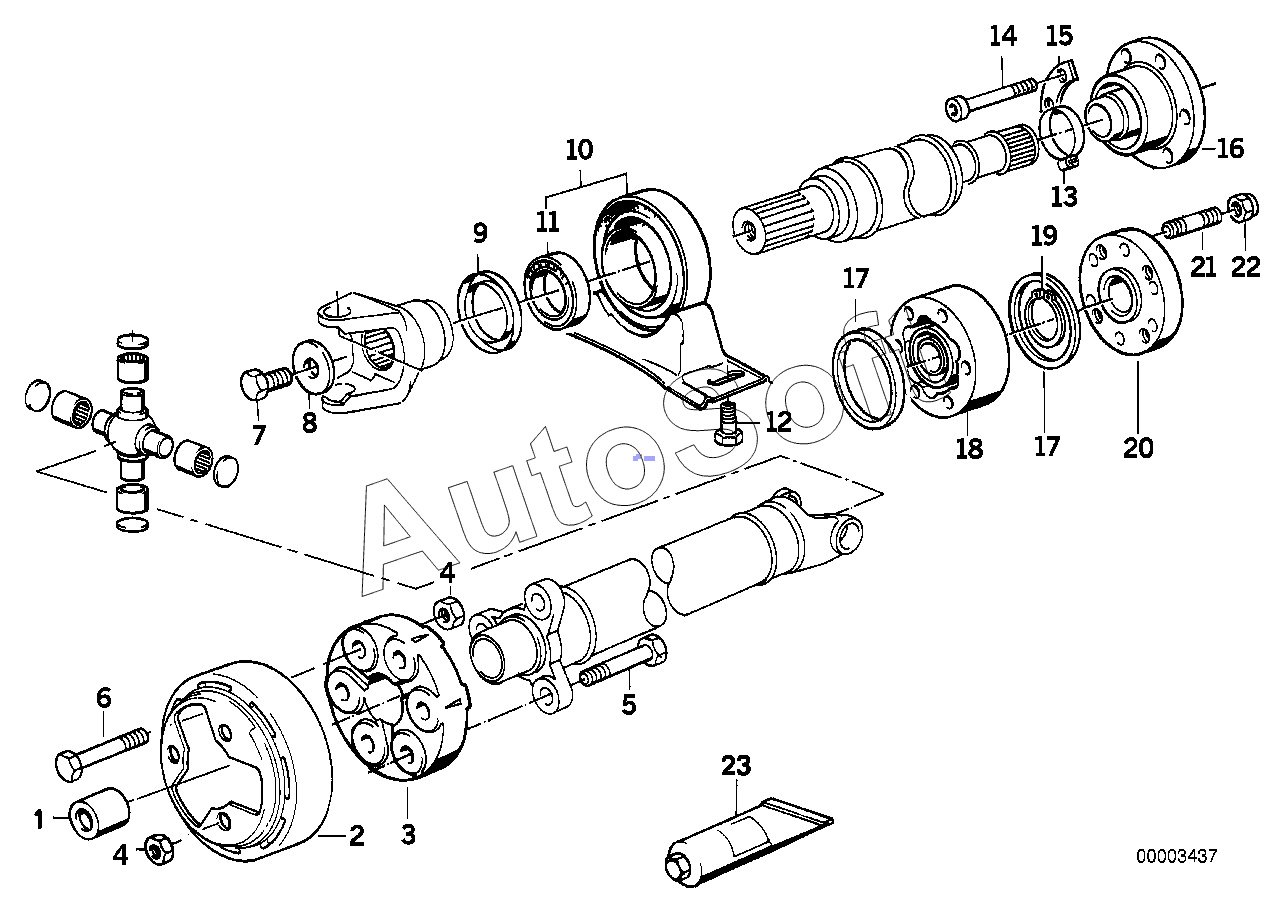

Каталог запасных частей к технике: BMW 318i 3'E30 АКПП (1990). Эластичная муфта/ШРУС карданного вала
1
1
2
2
3
3
4
4
4
4
5
5
5
5
5
5
6
6
6
6
7
7
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Центрирующая втулка | |
| 2 | 2***4 | Демпфер крутильных колебаний | |
| 3 | 2***4 | Эластичная муфта | |
| 4 | 0***2 | Гайка шестигранная самоконтрящаяся | |
| 5 | 2***4 | Болт с шестигранной головкой | |
| 5 | 2***6 | Винт с накатанной головкой | |
| 5 | 2***5 | Болт с шестигранной головкой | |
| 6 | 2***4 | Болт с шестигранной головкой | |
| 6 | 2***5 | Болт с шестигранной головкой | |
| 7 | 0***4 | Болт с шестигранной головкой | |
| 8 | 2***9 | Прокладочная шайба | |
| 8 | 2***0 | Прокладочная шайба | |
| 9 | 2***9 | Пыльник | |
| 10 | 2***3 | Промежуточная опора | |
| 11 | 2***1 | Радиальный шарикоподшипник | |
| 12 | 0***8 | Болт с шестигранной головкой с шайбой | |
| 13 | 2***8 | Хомут | |
| 14 | 0***8 | Болт с цилиндрической головкой | |
| 15 | 2***6 | Подкладная пластина | |
| 16 | 2***5 | Гофрированный кожух | |
| 17 | 2***2 | Уплотнительная шайба | |
| 18 | 2***1 | ШРУС без болта с накатанной головкой | |
| 19 | 2***7 | Пружинное стопорное кольцо | |
| 20 | 2***1 | Выходной фланец | |
| 21 | 2***4 | Установочный штифт | |
| 22 | 0***2 | Гайка шестигранная самоконтрящаяся |
