Каталог запасных частей к технике: BMW M535i 5'E28 АКПП (1985). Педаль/выключатель стоп-сигналов
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
21
21
22
22
23
23
23
23
24
24
24
24
24
24
25
25
25
25
26
26
27
27
28
28
29
29

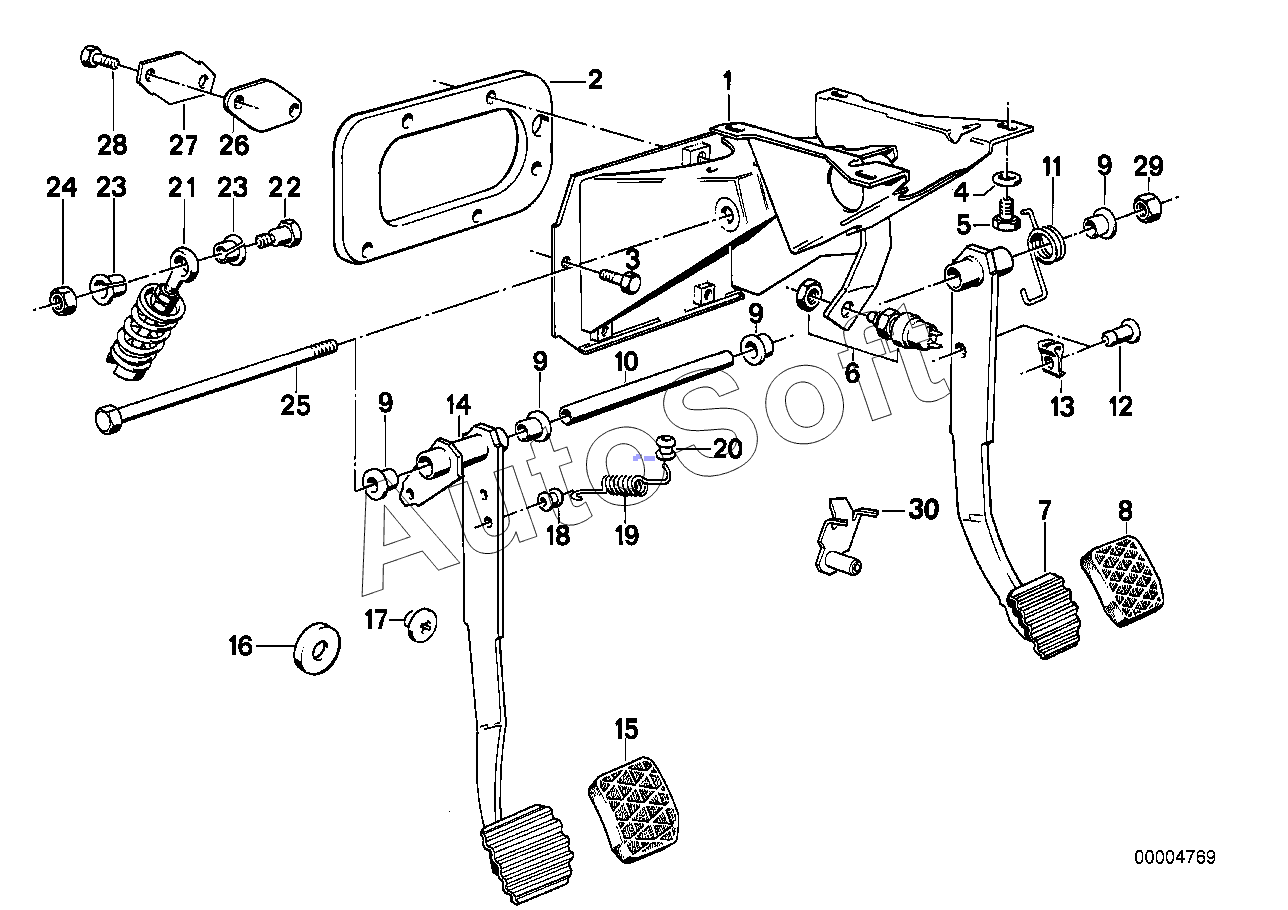

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Опорный кронштейн педального механизма | |
| 2 | 3***3 | Уплотнительная прокладка | |
| 3 | 0***8 | Болт с шестигранной головкой с шайбой | |
| 4 | 2***0 | Прокладочная шайба | |
| 5 | 0***0 | Болт с шестигранной головкой с шайбой | |
| 6 | 6***6 | Выключатель стоп-сигналов | |
| 7 | 3***3 | Педаль тормоза | |
| 7 | 3***5 | Педаль тормоза | |
| 8 | 3***4 | Площадка педали | |
| 8 | 3***6 | Площадка педали | |
| 9 | 3***1 | Втулка шарнира | |
| 9 | 3***3 | Втулка шарнира | |
| 10 | 3***3 | Проставочная трубка | |
| 11 | 3***2 | Торсионная пружина педали тормоза | |
| 12 | 3***5 | Штифт | |
| 13 | 3***8 | Скоба | |
| 14 | 3***8 | Рычаг сцепления | |
| 15 | 3***4 | Площадка педали | |
| 16 | 3***6 | Колпачок | |
| 17 | 3***9 | Упор | |
| 21 | 3***0 | Пружина сжатия | |
| 22 | 3***7 | Призонный болт | |
| 23 | 2***5 | Втулка шарнира | |
| 24 | 0***7 | Гайка шестигранная самоконтрящаяся | |
| 24 | 0***6 | Гайка шестигранная самоконтрящаяся | |
| 24 | 0***0 | Гайка шестигранная самоконтрящаяся | |
| 25 | 0***7 | Болт с шестигранной головкой | |
| 25 | 0***6 | Болт с шестигранной головкой | |
| 26 | 3***7 | Уплотнительная прокладка | |
| 27 | 3***7 | Защитный щиток | |
| 28 | 0***6 | Болт с шестигранной головкой с шайбой | |
| 29 | 0***2 | Гайка шестигранная самоконтрящаяся |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
