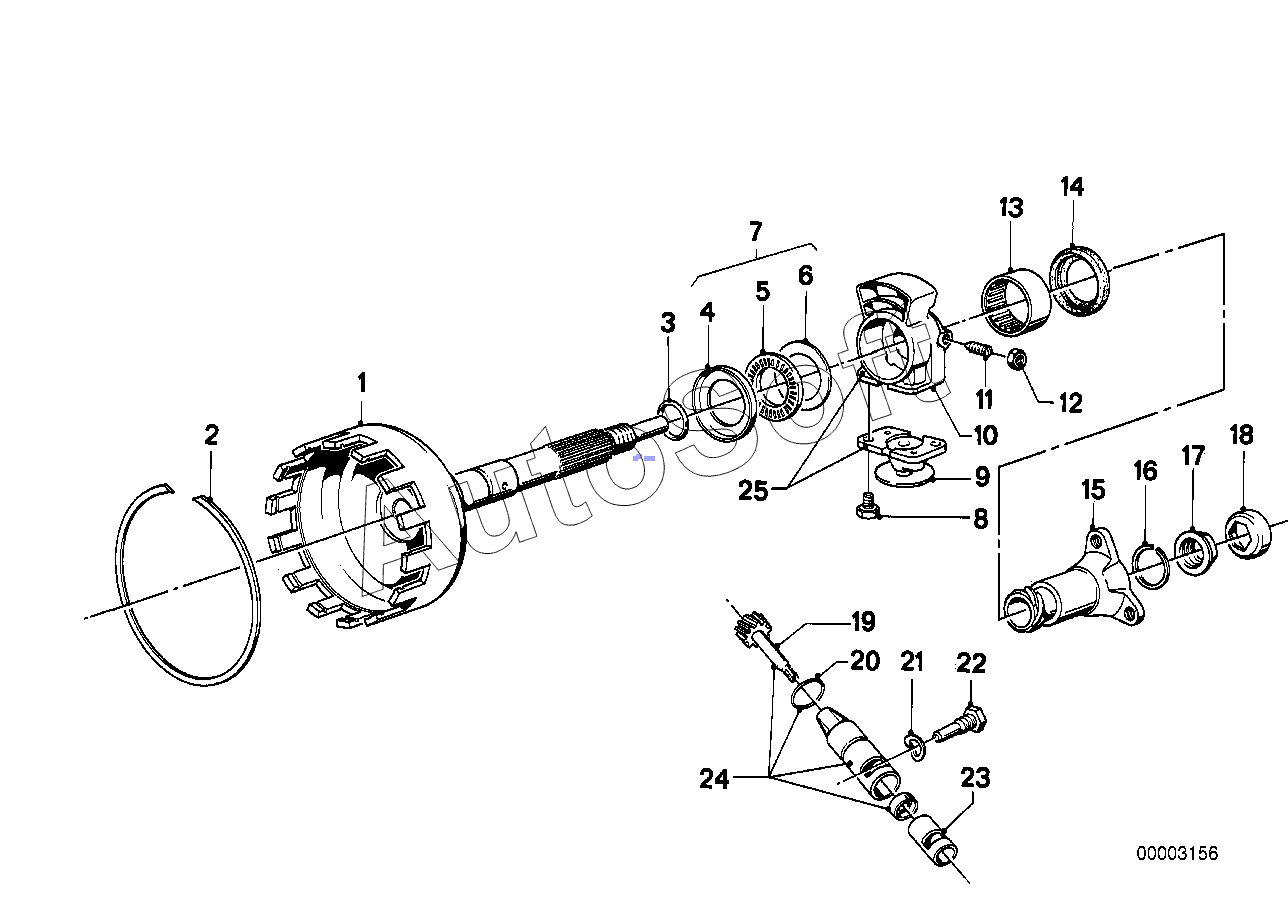

Каталог запасных частей к технике: BMW 320 3'E21 АКПП (1979). ZF 3HP22 Выходная часть
1
1
2
2
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Выходной вал | |
| 2 | 2***9 | Пружинное стопорное кольцо | |
| 3 | 2***9 | Кольцо круглого сечения | |
| 4 | 2***6 | Кольцо с внутренней выточкой | |
| 4 | 2***9 | Упорный подшипник | |
| 5 | 2***7 | Сепаратор упорного подшипника | |
| 5 | 2***9 | Упорный подшипник | |
| 6 | 2***8 | Шайба упорного подшипника | |
| 6 | 2***9 | Упорный подшипник | |
| 7 | 2***9 | Упорный подшипник | |
| 8 | 0***1 | Болт с шестигранной головкой с шайбой | |
| 9 | 2***9 | Корпус регулятора | |
| 10 | 2***9 | Корпус регулятора | |
| 11 | 2***9 | Установочный винт | |
| 12 | 6***6 | Гайка шестигранная | |
| 13 | 2***3 | Игольчатый подшипник | |
| 14 | 2***6 | Сальник | |
| 14 | 2***8 | Сальник | |
| 15 | 2***2 | Фланец выходного вала | |
| 16 | 2***2 | Пружинное стопорное кольцо | |
| 17 | 2***1 | Гайка с буртиком | |
| 18 | 2***0 | Шайба стопорная | |
| 19 | 2***6 | Привод спидометра | |
| 20 | 2***9 | Кольцо круглого сечения | |
| 21 | 0***5 | Упругая шайба | |
| 21 | 0***5 | Упругая шайба | |
| 22 | 2***3 | Болт с шестигранной головкой | |
| 22 | 2***9 | Болт с шестигранной головкой | |
| 23 | 2***5 | Втулка спидометра | |
| 23 | 2***6 | Привод спидометра | |
| 24 | 2***6 | Привод спидометра | |
| 25 | 2***9 | Корпус регулятора |
