Каталог запасных частей к технике: Ford Galaxy 2.0 CLX (2012). Задняя часть кузова: пол багажника, лонжероны, обивка
1
2
2
3
4
5
6
7
7
8
8
9
10
11
12
12
13
14
14
15
15
16
17
18
19
20
20
21
21
22
22
24
24
25
26
27
28
28

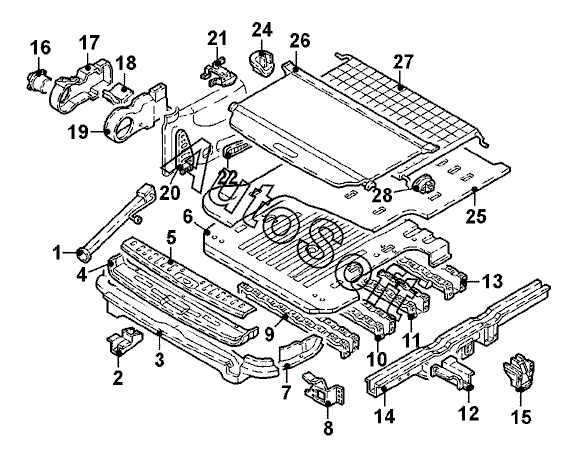

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Домкрат | |
| 2 | 1***5 | Кронштейн лонжерона лев. | |
| 2 | 7***0 | Кронштейн лонжерона прав. | |
| 3 | 1***7 | Балка основания кузова задн. | |
| 4 | 1***3 | Кронштейн задн. | |
| 5 | 1***5 | Облицовка кронштейна | |
| 6 | 7***6 | Пол багажника задн. | |
| 7 | 7***4 | Балка основания кузова прав. наружн. | |
| 7 | 7***5 | Балка основания кузова лев. наружн. | |
| 8 | 1***6 | Заглушка лонжерона | |
| 8 | 1***3 | Заглушка лонжерона | |
| 9 | 7***9 | Поперечина основания багажника задн. | |
| 10 | 1***5 | Поперечина основания багажника передн. | |
| 11 | 7***4 | Поперечина задн. | |
| 12 | 7***8 | Кронштейн прав. стойки крыши | |
| 12 | 7***9 | Кронштейн лев. стойки крыши | |
| 13 | 7***8 | Поперечина задн. стойки | |
| 14 | 1***1 | Лонжерон задн. прав. | |
| 14 | 1***2 | Лонжерон задн. лев. | |
| 15 | 1***4 | Кронштейн задн. прав. стойки | |
| 15 | 1***5 | Кронштейн задн. лев. стойки | |
| 16 | 1***7 | Двигатель вентилятора | |
| 17 | 1***9 | Корпус отопителя прав. | |
| 18 | 7***1 | Теплообменник | |
| 19 | 1***6 | Корпус отопителя лев. | |
| 20 | 1***4 | Решетка воздухозаборника задн. прав. | |
| 20 | 1***7 | Решетка воздухозаборника задн. лев. | |
| 21 | 1***2 | Кронштейн задн. лев. | |
| 21 | 1***3 | Кронштейн задн. прав. | |
| 22 | 1***1 | Решетка воздухозаборника задн. лев. | |
| 22 | 1***3 | Решетка воздухозаборника задн. лев. | |
| 24 | 1***2 | Накладка защитн. прав. | |
| 24 | 1***5 | Накладка облицовочная лев. | |
| 25 | 1***8 | Облицовка основания задн. | |
| 26 | 1***3 | Шторка защитная багажника | |
| 27 | 5***9 | Сетка для вещей | |
| 28 | 7***5 | Плафон освещения салона задн. прав. | |
| 28 | 7***5 | Плафон освещения салона задн. лев. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
