Каталог запасных частей к технике: LandRover Discovery TD V6 SE (2014). Ходовая часть 1
25
15
16
17
17
18
19
20
21
23
24
25
14
26
27
28
28
29
29
30
30
31
22
9
2
3
4
5
5
6
6
7
7
8
1
9
10
10
11
11
12
12
13
13
14

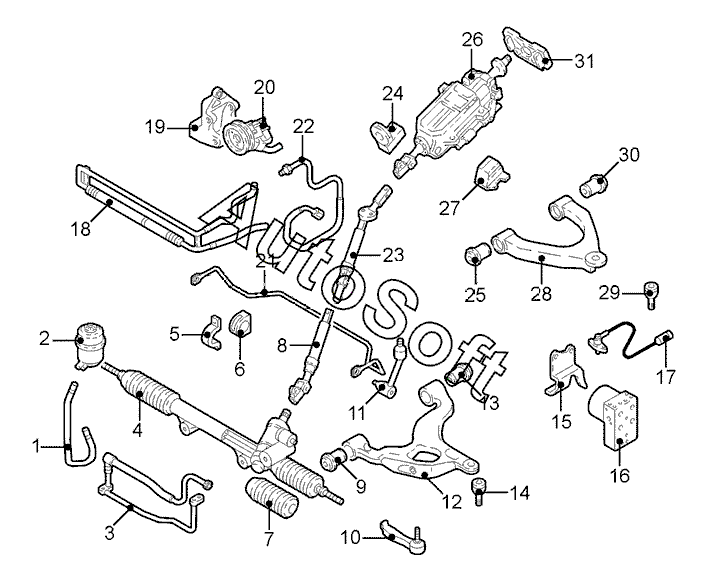

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***4 | Шланг рулевого механизма | |
| 2 | Q***0 | Бачок масляный усилителя руля | |
| 3 | Q***2 | Шланг насоса и рулевого управления | |
| 4 | Q***5 | Механизм рулевой в сборе | |
| 5 | R***0 | Скоба крепления передн. стабилизатора прав. | |
| 5 | R***0 | Скоба крепления передн. стабилизатора лев. | |
| 6 | R***1 | Опора передн. стабилизатора прав. | |
| 6 | R***1 | Опора передн. стабилизатора лев. | |
| 7 | Q***0 | Манжета поперечной тяги прав. | |
| 7 | Q***0 | Манжета поперечной тяги лев. | |
| 8 | Q***0 | Вал рулевого управления нижн. | |
| 9 | R***1 | Втулка передн. прав. поперечного рычага передн. | |
| 9 | R***1 | Втулка передн. лев. поперечного рычага передн. | |
| 10 | Q***0 | Наконечник поперечной тяги передн. прав. | |
| 10 | Q***0 | Наконечник поперечной тяги передн. лев. | |
| 11 | R***0 | Штанги передн. стабилизатора прав. | |
| 11 | R***0 | Штанги передн. стабилизатора лев. | |
| 12 | R***0 | Рычаг поперечный передн. прав. нижн. | |
| 12 | R***0 | Рычаг поперечный передн. лев. нижн. | |
| 13 | R***1 | Втулка передн. прав. поперечного рычага задн. | |
| 13 | R***1 | Втулка передн. лев. поперечного рычага задн. | |
| 14 | R***0 | Шарнир передн.лев.нижн. | |
| 14 | R***0 | Шарнир передн. прав. нижн. | |
| 15 | S***0 | Кронштейн гидроблока | |
| 16 | S***4 | Гидроблок ABS | |
| 17 | S***2 | Датчик частоты вращения передн. прав. | |
| 17 | S***2 | Датчик частоты вращения передн. лев. | |
| 18 | Q***1 | Радиатор масляный усилителя руля | |
| 19 | Q***0 | Кронштейн насоса усилителя руля | |
| 20 | Q***0 | Насос усилителя руля | |
| 21 | R***0 | Стабилизатор передн. | |
| 22 | Q***0 | Шланг насоса и бачка | |
| 23 | Q***0 | Вал рулевого управления промежуточный | |
| 24 | S***1 | Датчик угла поворота рулевого колеса | |
| 25 | R***1 | Втулка прав. верхн. поперечного рычага передн. | |
| 25 | R***1 | Втулка лев. верхн. поперечного рычага передн. | |
| 26 | Q***0 | Колонка рулевая | |
| 27 | Q***0 | Опора рулевой колонки | |
| 28 | R***2 | Рычаг поперечный передн. прав. верхн. | |
| 28 | R***2 | Рычаг поперечный передн. лев. верхн. | |
| 29 | R***0 | Шарнир передн. прав. верхн. | |
| 29 | R***0 | Шарнир передн. лев. верхн. | |
| 30 | R***1 | Втулка поперечного рычага задн. прав. верхн. | |
| 30 | R***1 | Втулка поперечного рычага задн. лев. верхн. | |
| 31 | Q***0 | Демфер рулевой колонки |
