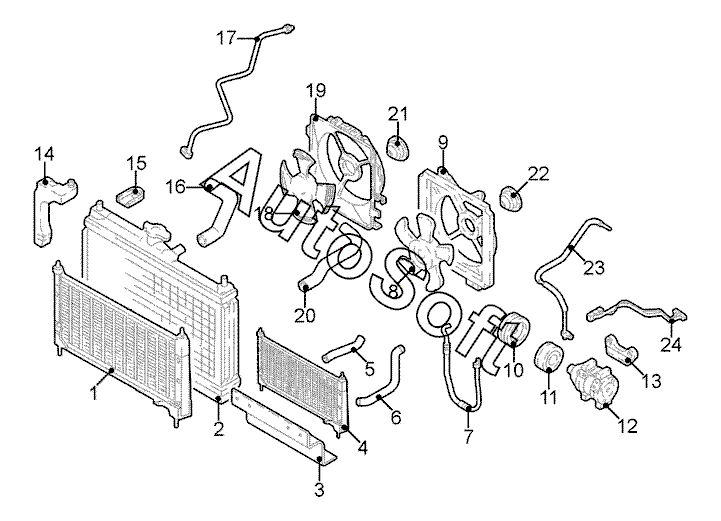

Каталог запасных частей к технике: Honda Legend 3.5i V6 SH-AWD (2014). Двигатель/ Система охлаждения 7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Конденсатор | |
| 2 | 1***3 | Радиатор | |
| 3 | 7***0 | Кожух радиатора нижн. | |
| 4 | 2***3 | Радиатор масляный коробки передач | |
| 5 | 2***7 | Шланг масляного радиатора коробки передач прав. | |
| 6 | 2***1 | Шланг масляного радиатора коробки передач лев. | |
| 7 | 8***1 | Шланг компрессора/конденсатора | |
| 8 | 1***1 | Вентилятор лев. | |
| 9 | 1***1 | Кожух вентилятора лев. | |
| 10 | 3***1 | Шкив компрессора | |
| 11 | 3***1 | Катушка электромагнита | |
| 12 | 3***2 | Компрессор кондиционера | |
| 13 | 3***0 | Кронштейн компрессора | |
| 14 | 1***0 | Бачок расширительный радиатора | |
| 15 | 7***0 | Кронштейн радиатора прав. | |
| 15 | 7***0 | Кронштейн радиатора лев. | |
| 16 | 1***0 | Шланг радиатора нижн. | |
| 17 | 8***1 | Труба конденсатора | |
| 18 | 3***1 | Вентилятор прав. | |
| 19 | 3***1 | Кожух вентилятора прав. | |
| 20 | 1***0 | Шланг радиатора верхн. | |
| 21 | 3***1 | Двигатель вентилятора прав. | |
| 22 | 1***1 | Двигатель вентилятора лев. | |
| 23 | 8***1 | Труба компрессора/испарителя | |
| 24 | 8***1 | Труба конденсатора/испарителя |
