Каталог запасных частей к технике: Suzuki Jimny 1.5 DDiS Ranger 4x4 (2012). Двигатель/ Система охлаждения 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
45
47
47
47
47
49
50
51
52

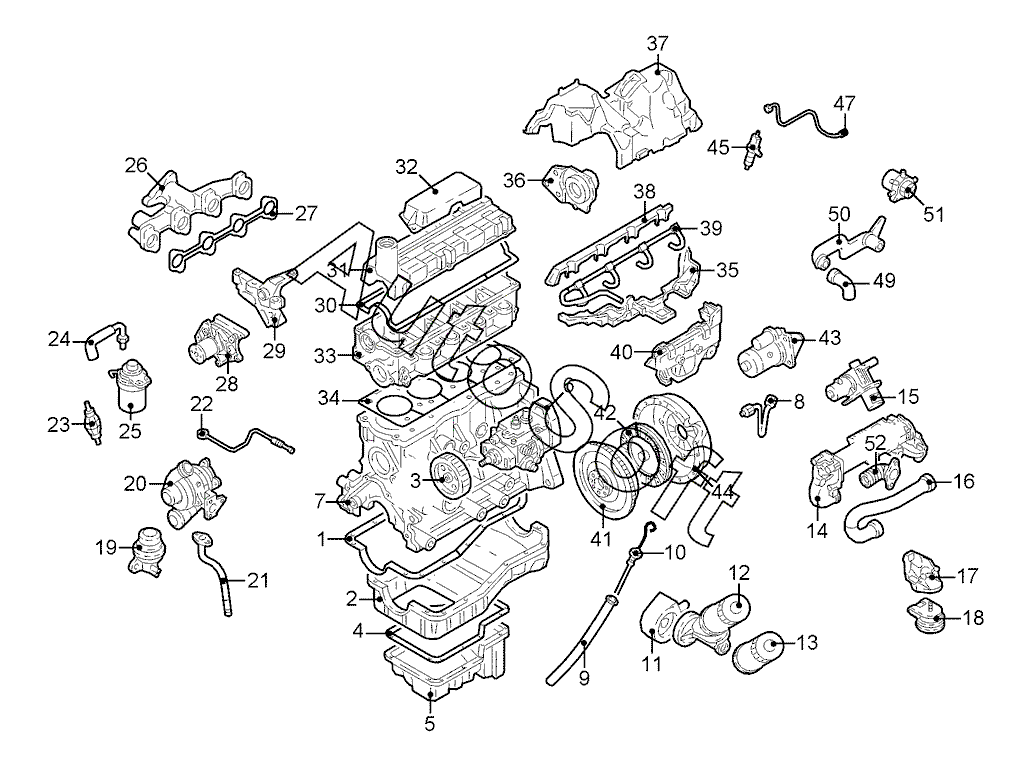

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Уплотнитель масляного поддона верхн. часть | |
| 2 | 1***1 | Поддон масляный верхн. часть | |
| 3 | 1***0 | Шестерня насоса высокого давления | |
| 4 | 1***1 | Уплотнитель масляного поддона нижн. часть | |
| 5 | 1***1 | Поддон масляный нижн. часть | |
| 6 | 1***3 | Насос высокого давления | |
| 7 | 1***1 | Блок двигателя | |
| 8 | 1***2 | Магистраль топливная основная | |
| 9 | 1***0 | Труба указателя уровня масла | |
| 10 | 1***0 | Указатель уровня масла | |
| 11 | 1***2 | Радиатор масляный | |
| 12 | 1***2 | Фильтр масляный в сборе | |
| 13 | 1***1 | Фильтр масляный | |
| 14 | 1***0 | Радиатор EGR | |
| 15 | 1***3 | Клапан EGR | |
| 16 | 1***1 | Труба соединительная клапана EGR | |
| 17 | 1***0 | Кронштейн двигателя прав. внутр. | |
| 17 | 1***0 | Кронштейн двигателя лев. внутр. | |
| 18 | 1***0 | Опора прав. | |
| 18 | 1***0 | Опора лев. | |
| 19 | 1***1 | Клапан электромагнитный турбокомпрессора | |
| 20 | 1***0 | Турбокомпрессор | |
| 21 | 1***1 | Трубопровод масляный турбокомпрессора нижн. | |
| 22 | 1***0 | Трубопровод масляный турбокомпрессора | |
| 23 | 1***0 | Насос ручной | |
| 24 | 1***0 | Шланг фильтра | |
| 25 | 1***1 | Фильтр топливный | |
| 26 | 1***0 | Коллектор выпускной | |
| 27 | 1***0 | Прокладка выпускного коллектора | |
| 28 | 1***1 | Насос водяной | |
| 30 | 1***0 | Прокладка крышки головки блока цилиндров | |
| 31 | 1***2 | Крышка головки блока цилиндров | |
| 32 | 1***0 | Облицовка двигателя | |
| 33 | 1***0 | Головка блока цилиндров | |
| 34 | 1***1 | Прокладка головки блока цилиндров | |
| 35 | 1***0 | Облицовка насоса высокого давления нижн. | |
| 36 | 1***0 | Насос вакуумный | |
| 37 | 1***0 | Облицовка основной топливной магистрали | |
| 38 | 1***0 | Крышка защитная распределителя | |
| 39 | 1***1 | Шланг распределителя | |
| 40 | 1***0 | Облицовка системы впрыска | |
| 41 | 1***0 | Маховик | |
| 42 | 2***0 | Диск сцепления | |
| 43 | 3***0 | Стартер | |
| 44 | 2***0 | Диск сцепления нажимной | |
| 45 | 1***2 | Форсунка топливная цилиндра 4 | |
| 45 | 1***2 | Форсунка топливная цилиндра 2 | |
| 45 | 1***2 | Форсунка топливная цилиндра 3 | |
| 45 | 1***2 | Форсунка топливная цилиндра 1 | |
| 47 | 1***2 | Магистраль топливная основная цилиндра 1 | |
| 47 | 1***2 | Магистраль топливная основная цилиндра 2 | |
| 47 | 1***2 | Магистраль топливная основная цилиндра 3 | |
| 47 | 1***2 | Магистраль топливная основная цилиндра 4 | |
| 49 | 1***0 | Трубопровод впускной | |
| 50 | 1***0 | Резонатор | |
| 51 | 1***1 | Распределитель | |
| 52 | 1***1 | Радиатор EGR |
