Каталог запасных частей к технике: Suzuki Grand Vitara 1.9 DDiS DPF Club (2012). Двигатель/ Система охлаждения 1
36
27
28
29
30
31
32
33
33
33
33
36
36
36
26
38
39
40
41
42
43
44
45
46
47
48
49
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
20
21
21
22
23
24
25

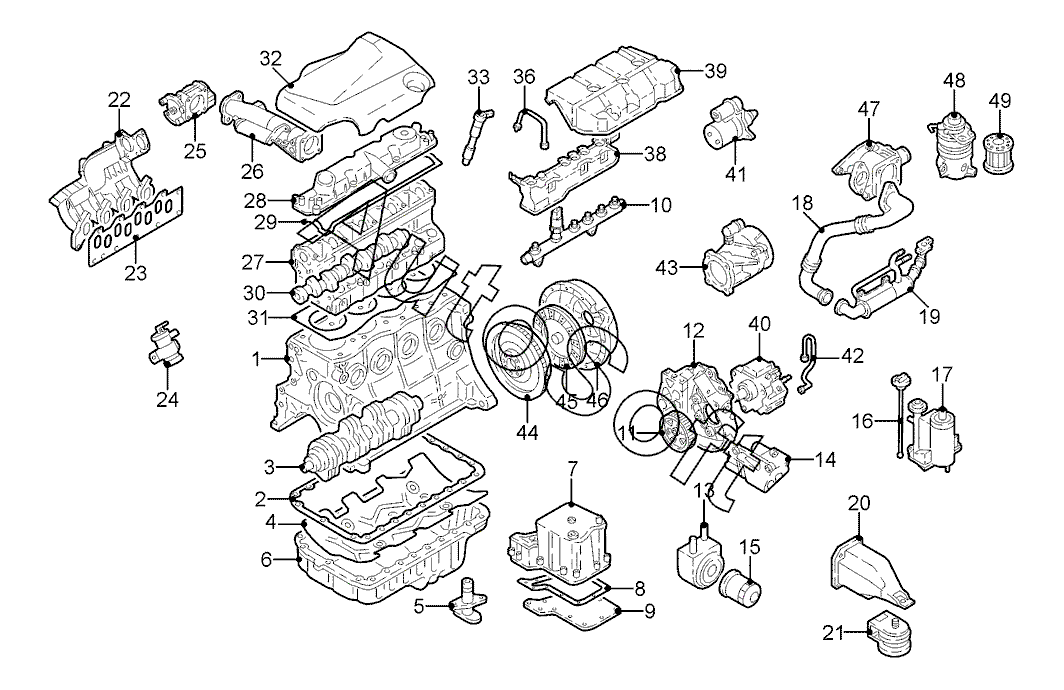

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Блок двигателя | |
| 2 | 1***1 | Уплотнитель масляного поддона верхн. часть | |
| 3 | 1***0 | Вал коленчатый | |
| 4 | 1***0 | Панель масляного поддона | |
| 5 | 1***0 | Труба впускная | |
| 6 | 1***2 | Поддон масляный верхн. часть | |
| 7 | 1***1 | Поддон масляный нижн. часть | |
| 8 | 1***0 | Уплотнитель масляного поддона нижн. часть | |
| 9 | 1***0 | Крышка масляного поддона | |
| 10 | 1***0 | Рампа топливная | |
| 11 | 1***0 | Шестерня насоса высокого давления | |
| 12 | 1***0 | Опора насоса высокого давления | |
| 13 | 1***0 | Радиатор масляный | |
| 14 | 1***0 | Кронштейн насоса высокого давления | |
| 15 | 1***1 | Фильтр масляный | |
| 16 | 1***2 | Указатель уровня масла | |
| 17 | 1***0 | Сепаратор масляный | |
| 18 | 1***1 | Трубопровод EGR | |
| 19 | 1***1 | Радиатор EGR | |
| 20 | 1***0 | Кронштейн двигателя прав. внутр. | |
| 20 | 1***0 | Кронштейн двигателя лев. внутр. | |
| 21 | 1***0 | Опора прав. | |
| 21 | 1***0 | Опора лев. | |
| 22 | 1***2 | Коллектор впускной | |
| 23 | 1***0 | Прокладка впускного коллектора | |
| 24 | 1***0 | Клапан электромагнитный | |
| 25 | 1***0 | Корпус дроссельной заслонки | |
| 26 | 1***0 | Патрубок впускного коллектора | |
| 27 | 1***1 | Головка блока цилиндров | |
| 28 | 1***0 | Крышка головки блока цилиндров | |
| 29 | 1***0 | Прокладка крышки головки блока цилиндров | |
| 30 | 1***0 | Вал распределительный | |
| 31 | 1***3 | Прокладка головки блока цилиндров | |
| 32 | 1***0 | Облицовка двигателя | |
| 33 | 1***0 | Форсунка топливная цилиндра 3 | |
| 33 | 1***0 | Форсунка топливная цилиндра 4 | |
| 33 | 1***0 | Форсунка топливная цилиндра 2 | |
| 33 | 1***0 | Форсунка топливная цилиндра 1 | |
| 36 | 1***1 | Магистраль топливная основная цилиндра 2 | |
| 36 | 1***1 | Магистраль топливная основная цилиндра 3 | |
| 36 | 1***1 | Магистраль топливная основная цилиндра 4 | |
| 36 | 1***1 | Магистраль топливная основная цилиндра 1 | |
| 38 | 1***0 | Труба топливная отводящая | |
| 39 | 1***1 | Облицовка топливной рампы | |
| 40 | 1***0 | Насос высокого давления | |
| 41 | 3***0 | Стартер | |
| 42 | 1***0 | Магистраль топливная основная | |
| 43 | 1***3 | Насос вакуумный | |
| 44 | 1***2 | Маховик | |
| 45 | 2***0 | Диск сцепления | |
| 46 | 2***0 | Диск сцепления нажимной | |
| 47 | 1***4 | Клапан EGR | |
| 48 | 1***2 | Фильтр топливный в сборе | |
| 49 | 1***0 | Элемент фильтрующий топливный |
