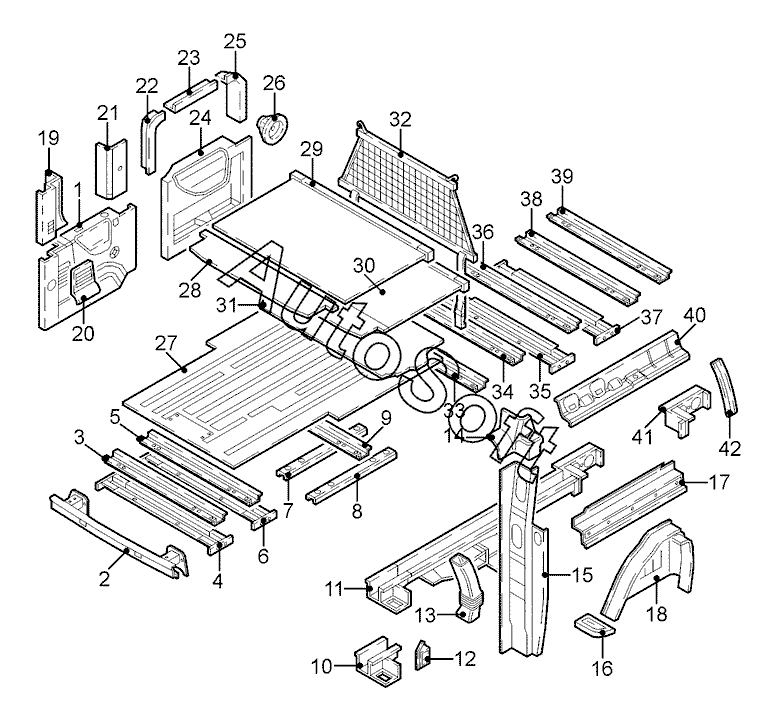

Каталог запасных частей к технике: Fiat Scudo 2.0 JTD (L1) (2012). Кузов 10
1
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
26
27
28
29
30
32
33
34
35
36
37
38
39
40
40
41
41
42
42
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Облицовка багажника лев. | |
| 1 | 1***2 | Облицовка багажника прав. | |
| 2 | 1***0 | Поперечина задн. | |
| 3 | 1***8 | Поперечина основания задка задн. верхн. | |
| 4 | 1***8 | Поперечина задн. основания задн. | |
| 5 | 1***8 | Поперечина задн. основания верхн. | |
| 6 | 1***8 | Поперечина основания задн. | |
| 7 | 1***8 | Лонжерон пола | |
| 8 | 1***8 | Лонжерон пола прав. | |
| 8 | 1***8 | Лонжерон пола лев. | |
| 9 | 1***0 | Поперечина основания | |
| 10 | 9***8 | Усилитель задн. прав. лонжерона задн. | |
| 10 | 9***8 | Усилитель задн. лев. лонжерона задн. | |
| 11 | 9***8 | Лонжерон задн. прав. в сборе | |
| 11 | 9***8 | Лонжерон задн. лев. в сборе | |
| 12 | 1***0 | Трубопровод нижн. | |
| 13 | 1***0 | Воздуховод задн. прав. | |
| 14 | 9***8 | Стойка задн. лев. верхн. часть | |
| 14 | 9***8 | Стойка задн. прав. верхн. часть | |
| 15 | 1***8 | Стойка задн. прав. в сборе | |
| 15 | 9***8 | Стойка задн. лев. в сборе | |
| 16 | -***- | Заглушка арки задн. прав. колеса | |
| 16 | -***- | Заглушка арки задн. лев. колеса | |
| 17 | 1***8 | Усилитель боковины задн. прав. нижн. | |
| 17 | 1***8 | Усилитель боковины задн. лев. нижн. | |
| 18 | -***- | Арка задн. колеса прав. внутр. | |
| 18 | -***- | Арка задн. колеса лев. внутр. | |
| 19 | 1***7 | Облицовка стойки крыши прав. | |
| 19 | 1***7 | Облицовка стойки крыши лев. | |
| 20 | 9***3 | Облицовка угловая задн. лев. | |
| 20 | 9***3 | Облицовка угловая задн. прав. | |
| 21 | 1***7 | Облицовка задн. прав. стойки | |
| 21 | 1***7 | Облицовка задн. лев. стойки | |
| 22 | 9***7 | Облицовка средн. лев. стойки задн. | |
| 23 | 9***7 | Облицовка задн. лев. стойки верхн. | |
| 24 | 1***2 | Облицовка боковины передн. лев. | |
| 25 | 9***7 | Облицовка стойки крыши лев. верхн. | |
| 26 | 9***0 | Динамик задн. прав. двери | |
| 26 | 9***0 | Динамик задн. лев. двери | |
| 27 | 9***8 | Основание задн. | |
| 28 | 1***4 | Отделение для вещей задн. | |
| 29 | 9***4 | Облицовка багажника | |
| 30 | 1***4 | Облицовка багажника задн. | |
| 31 | 1***3 | Облицовка основания задн. | |
| 32 | 1***0 | Сетка разделительная | |
| 33 | 1***8 | Поперечина задн. основания задн. средн. | |
| 34 | 1***8 | Поперечина задн. основания 3 | |
| 35 | 1***8 | Опора нижн. | |
| 36 | 1***8 | Поперечина задн. основания 2 | |
| 37 | 1***8 | Поперечина задн. пола нижн. | |
| 38 | 1***8 | Поперечина задн. основания 1 | |
| 39 | 1***8 | Поперечина задн. основания передн. | |
| 40 | 1***8 | Рама крыши задн. прав. внутр. часть | |
| 40 | 1***8 | Рама крыши задн. лев. внутр. часть | |
| 41 | 9***8 | Усилитель задн. прав. лонжерона передн. | |
| 41 | 9***8 | Усилитель задн. лев. лонжерона передн. | |
| 42 | 1***8 | Распорка задн. прав. крыла | |
| 42 | 1***8 | Распорка задн. лев. крыла |
