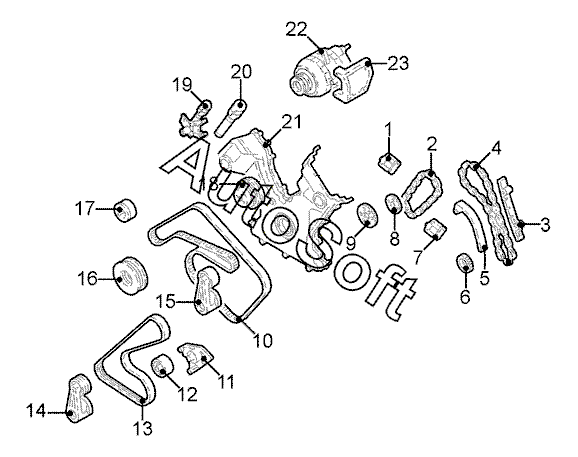

Каталог запасных частей к технике: Jaguar XF 4.2 Super V8 (2014). Двигатель/ Система охлаждения 3
18
10
11
12
13
14
15
16
17
9
19
19
20
20
21
22
23
5
1
2
2
3
3
4
4
5
1
6
6
7
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***1 | Натяжитель цепи прав. | |
| 1 | C***2 | Натяжитель цепи лев. | |
| 2 | A***0 | Цепь привода прав. верхн. | |
| 2 | A***0 | Цепь привода лев. верхн. | |
| 3 | C***6 | Направляющая цепи прав. | |
| 3 | C***6 | Направляющая цепи лев. | |
| 4 | A***9 | Цепь привода прав. | |
| 4 | A***9 | Цепь привода лев. | |
| 5 | C***7 | Ползун прав. наружн. | |
| 5 | C***7 | Ползун лев. наружн. | |
| 6 | A***3 | Шестерня коленчатого вала задн. | |
| 6 | A***3 | Шестерня коленчатого вала | |
| 7 | A***5 | Натяжитель цепи прав. | |
| 7 | A***5 | Натяжитель цепи лев. | |
| 8 | A***2 | Шестерня выпускного распределительного вала прав. | |
| 8 | A***2 | Шестерня выпускного распределительного вала лев. | |
| 9 | A***7 | Шестерня впускного распределительного вала прав. | |
| 9 | A***7 | Шестерня впускного распределительного вала лев. | |
| 10 | C***3 | Ремень клиновой | |
| 11 | C***6 | Кронштейн натяжного ролика | |
| 12 | C***2 | Ролик натяжной клинового ремня компрессора | |
| 13 | C***5 | Ремень клиновой охладителя наддувочного воздуха | |
| 14 | C***7 | Ролик натяжной компрессора | |
| 15 | C***6 | Ролик натяжной | |
| 16 | A***7 | Звездочка коленчатого вала | |
| 17 | C***4 | Ролик направляющий нижн. | |
| 18 | A***4 | Шкив | |
| 19 | A***E | Кронштейн прав. | |
| 19 | A***E | Кронштейн лев. | |
| 20 | A***0 | Клапан управления прав. | |
| 20 | A***0 | Клапан управления лев. | |
| 21 | A***6 | Крышка распределительного механизма | |
| 22 | C***4 | Генератор | |
| 23 | C***1 | Кронштейн генератора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
