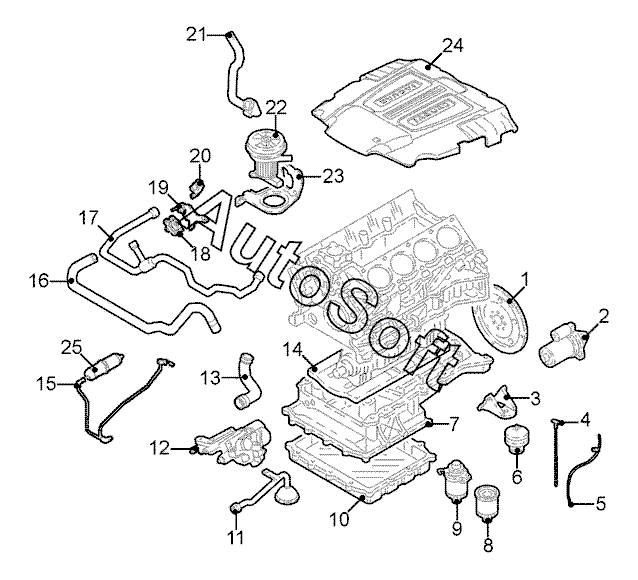

Каталог запасных частей к технике: Jaguar XF 5.0 V8 Portfolio (2014). Двигатель/ Система охлаждения 1
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***7 | Шкив ведущий | |
| 2 | C***6 | Стартер | |
| 3 | C***5 | Кронштейн двигателя лев. | |
| 3 | C***9 | Кронштейн двигателя прав. | |
| 4 | -***- | Указатель уровня масла | |
| 5 | A***2 | Направляющая указателя уровня масла | |
| 6 | C***5 | Опора опоры двигателя прав. | |
| 6 | C***5 | Опора двигателя лев. | |
| 7 | A***2 | Корпус масляного поддона | |
| 8 | C***0 | Элемент фильтрующий масляного фильтра | |
| 9 | A***1 | Фильтр масляный в сборе | |
| 10 | A***4 | Поддон масляный | |
| 11 | A***2 | Труба маслозаборная | |
| 12 | A***5 | Насос масляный | |
| 13 | A***2 | Труба масляная подводящая | |
| 14 | A***4 | Шумоизоляция масляного поддона | |
| 15 | C***9 | Шланг вакуумный | |
| 16 | X***1 | Шланг воздуховода | |
| 17 | X***9 | Труба клапана | |
| 18 | C***3 | Клапан воздухозаборника | |
| 19 | C***5 | Кронштейн клапана | |
| 20 | X***9 | Электромагнит | |
| 21 | C***6 | Шланг воздушного насоса верхн. | |
| 21 | C***7 | Шланг воздушного насоса нижн. | |
| 22 | X***4 | Насос воздушный | |
| 23 | C***8 | Кронштейн насоса | |
| 24 | C***2 | Облицовка двигателя | |
| 25 | C***8 | Резервуар вакуумный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
